- 概要
- CompactPCI PlusIO (PICMG CPCI 2.30) システムスロットコントローラ
- ユーロカードサイズ 100x160mm
- 高さ 3U
- フロントパネル 4HP (8HP/12HP assembly with optional mezzanine side card)
- フロントパネル I/O コネクタ, 3 x USB3/DisplayPort, 3 x 2.5Gbps Ethernet (標準構成時)
- バックプレーン通信 CompactPCI PlusIO コネクタ経由
- J1 - PCI 32bit 66MHz (PICMG CPCI 2.0)
- J2 - PCIe, GbE, SATA, USB (PICMG CPCI 2.30)
- オンボード SATA 6G メザニン拡張オプション マスストレージモジュールまたはサイドカード用
- サイドカードおよびマスストレージモジュール COTS およびカスタム仕様として利用可能
- プロセッサ
- Intel Atom Industrial SoC x6000RE Series (Elkhart Lake)
- x6425RE 4 Cores 1.9GHz 12W TDP 400MHz/32EUs Gfx
- x6416RE 4 Cores 1.7GHz 9W TDP 450MHz/16EUs Gfx
- x6414RE 4 Cores 1.5GHz 9W TDP 400MHz/16EUs Gfx
- x6214RE 2 Cores 1.4GHz 6W TDP 400MHz/16EUs Gfx
- x6212RE 2 Cores 1.2GHz 6W TDP 350MHz/16EUs Gfx
- In-band ECC
- Intel Programmable Services Engine
- Intel Time Coordinate Computing (Intel TCC) and TSN
- Operating life 10 years up to 100% active
- Ta -40 ℃ から 85 ℃
- ファームウェア
- Phoenix UEFI (Unified Extensible Firmware Interface) with CSM*
* ) CSM (Compatibility Support Module) emulates a legacy BIOS environment,
which allows to boot a legacy operating system such as DOS, 32-bit Windows
and some RTOS
- Phoenix SCT (SecureCore Technology) Release V4.3.0
- ACPI tbd
- Fully customizable by EKF
- Secure Boot and Measured Boot supported
- Windows, Linux and other (RT)OS supported
- メインメモリ
- Integrated memory controller fo up to 32GB DDR4 w. IBECC, 3200MT/s
- 16GB ソルダード・メモリ 堅牢アプリケーション向け)
- 16GB SODIMM ソケット
- マスストレージ
- 128Mbit SPI Flash (UEFI firmware and customer application data)
- PCIe ベース SSD モジュール・オプション P-HSE1 & P-HSE2 メザニン・コネクタ経由
- M.2 socket on low profile mezzanine modules (4HP) or side cards (8HP)
- 最大 2 x M.2 NVMe SSD サイズ 2280, PCIe x4 (P-HSE1) および PCIe x1 (P-HSE2)
- 最大 2 x 2TB
- オプション 御要望にてカスタム仕様メザニンボードを設計致します。
- グラフィックス
- Integrated HD Graphics, 4kp60 (4096x2160@60Hz) 3 x 同時表示ディスプレイ
- 2D/3D ハードウエア・アクセレレーション
- H.265/HEVC デコード/エンコード
- H.264 デコード/エンコード
- MPEG2 デコード
- VC1/WMV9 デコード
- VP8 デコード
- VP9 デコード/エンコード
- JPEG/MPEG デコード/エンコード
- HDCP 2.3, PAVP
- 3 x Type-C フロントパネル・コネクタ (DisplayPort Alternate Mode)
- DisplayPort 1.4 MST (multiple displays if monitor is equipped with bridge
chip)
- ネットワーク
- トータルで最大 9 Multi-Gigabit Ethernet ネットワーク・インタフェース
- 3 x 2500BASE-T RJ45 フロントポート SGMII PHYs Marvell AQR115Ct 経由
- 2 x 1000BASE-T バッグプレーン J2 コネクタ (P82-GBE low profile mezzanine module -
2 x Intel I226-IT)
- オプション 4 x 2500BASE-T RJ45 フロント w. SCJ-VEENA ショート・サイドカード - 4 x Intel I225-IT
NIC (8HP アセンブリ)
- TSN Precision time protocol (Time-Sensitive-Networking) as required for
OPC UA and OpenAvnu
- Enables ultra-reliable low-latency communication (URLLC)
- Intel Time Coordinated Computing (Intel TCC) for time synchronisation and
timeliness

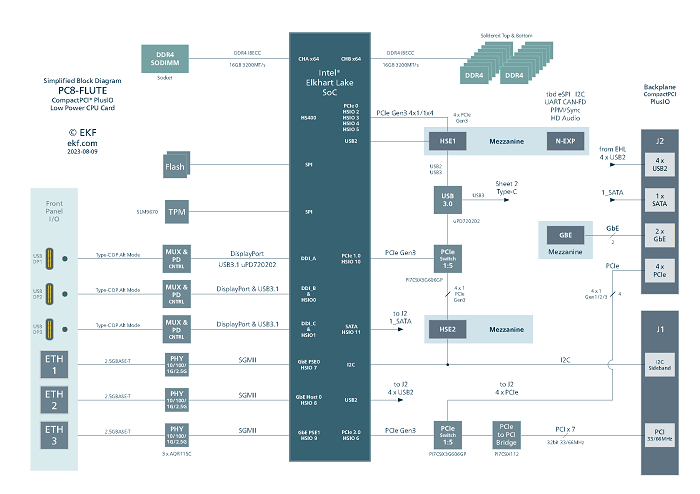

- EHL SoC I/O 使用法
- 3 x USB Type-C フロントパネル・コネクタ (DP Alt Mode)
- 3 x 2.5GBASE-T SGMII PHY から RJ45 フロントポート
- 4 x PCIe Gen3 から HSE1 メザニン・コネクタ (configurable 1x4 or 4x1 links)
- 4 x PCIe Gen3 から HSE2 メザニン・コネクタ (4x1 links via Gen3 PCIe switch)
- 4 x PCIe Gen2 から バッグプレーン コネクタ J2 (x1 links, via Gen2 PCIe switch)
- PCIe Gen3 1:5 スイッチ (1 x USB コントローラ, 4 x HSE2 メザニン)
- PCIe Gen2 1:5 スイッチ (PCI bridge to J1 バッグプレーン コネクタ, 4 x PCIe to J2)
- 4 x USB2 から J2 バックプレーンコネクタ
- eSPI, Audio, I2C, UART, CAN-FD, Time Sync to mezzanine expansion connector
N-EXP
- TPM 2.0 モジュール
|
- 追加ビルディングブロック
- Additional on-board devices, PCIe based
- 2 x PCIe Gen3 packet switch PI7C9X3G606GP (6-port, 6-lane)
- デュアルポート PCIe USB3 コントローラ uPD720202 (フロント Type-C, HSE1)
- PCIe to PCI bridge PI7C9X112
- セキュリティ
- Trusted Platform Module
- TPM 2.0 for highest level of certified platform protection
- Infineon Optiga SLM9670 cryptographic processor
- TCG 2.0 仕様適合
- AES hardware acceleration support (Intel AES-NI)
- フロントパネル I/O 4HP
- 3 x 2.5 Gigabit Ethernet RJ45 (2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-Te)
- 3 x DisplayPort (Type-C Alt Mode)
- 3 x USB 3.0 Type-C (same as DP connectors)
- 1 x USB 3.0 Type-C in addition w. S48-SSD ロープロファイル メザニン
- フロントパネル I/O 8HP /12HP
- UART, Audio, 2.5G Ethernet など
- カスタム仕様 フロントパネルおよびサイドカード設計
- CompactPCI (J1) バックプレーン
- PICMG CompactPCI Classic 32bit 33/66MHz
- 最大 7 CompactPCI ペリフェラルカード クラッシック・バッグプレーン または ハイブリッド・バッグプレーン
- CompactPCI PlusIO (J2) バックプレーン
- PICMG CompactPCI PlusIO CPU カード (システムスロットコントローラ)
- 最大 4 PCIe based CompactPCI Serial ペリフェラルカード ハイブリッド・バッグプレーン, Gen1/2/3 x1
links
- PCIe ベース リア I/O モジュール
- PCIe links/lanes derived from PI7C9X3G606GP PCIe Gen3 switch
- Option 2 x 2.5GBASE-T Gigabit Ethernet via P82-GBE low profile mezzanine
module (I226-IT NICs)
- 1 x SATA derived from EHL SoC
- 4 x USB2 EHL SoC から
- ローカル・エクスパンション
- オプション ローカル・エクスパンション メザニン サイドカード コントローラ
- HSE1 - High speed expansion connector, PCIe Gen3 fully configurable, derived
from EHL SoC
- HSE2 - High speed expansion connector, PCIe Gen3 configured 4x1, via PCIe
packet switch
- N-EXP - Sideband expansion connector, e.g. eSPI, Audio, UART (from EHL
SoC)
- 4HP ロープロファイル メザニンモジュール オプション (to be ordered separately)
- S48-SSD Mezzanine Module - 2 x M.2 2280 NVME SSD sockets, 1 x USB Type-C
- P82-GBE Mezzanine module - 1 x M.2 2280 NVMe, 2 x backplane (J2) 2.5GbE
ports
- カスタム仕様モジュール設計
- 8HP メザニン サイドカード オプション (to be ordered separately)
- SCJ-VEENA Quad RJ45 2.5GbE NIC & M.2 SSD ストレージ
- PCZ-NVM Dual M.2 NVMe SSD, quad UART
- カスタム仕様モジュール設計
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- Lifetime application support
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF tbd.
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- RT OS Board Support Packages 及び Driver サポート
- アプリケーション
- 産業用一般ローパワー・コンピューティング, x86 ベースソフトウエアシステム
- 過酷環境システム 輸送関連 建設機械 ハーベスターなど
- データ･コンセントレータ, ルーター, ゲートウェイ, キオスク, IoT
- Stand-alone computer (fog computing), scalable via mezzanine I/O expansion
options
- Modular systems with up to 4 CompactPCI Serial peripheral cards and up
to 7 CompactPCI boards cards
|
