   ■JETBOX-JACKSON 主な特徴
JETBOX-JACKSON
JETBOX-JACKSON は, Nvidia Jetson Orin NX / Orin Nano 産業グレードシステムです。





PDF JETBOX-JACKSON PDFカタログ（3,112KB）
PDF JACKSON JACKSON_Carrier board PDFカタログ（797KB）
見積り依頼
AWJETBOX-JACKSON-1 250228
  1. 主な特徴
    • Nvidia Jetson Orin NX / Orin Nano 産業グレードシステム
  2. I/O
    • 2x Gb Ethernet RJ-45 ポート
    • 3x USB 3.2 / 1x USB 2.0 ポート
    • 1x RS-232/485, 1x RS-232 シリアル・ポート, RJ-12 および ピンヘッダ経由
    • 1x HDMI 2.0a/b (オーディオ対応)
    • カメラアダプターモジュールコネクタは8つのCSIレーンを備えて、さまざまなカメラをサポートします
    • 16x GPIO 3.3V/5V
    • 1x CAN 2.0 ポート
    • PCIe、USB、SIM　ソケット付きミニカードソケット
    • M.2 E-Key 2230 ソケット
    • M.2 M-Key 2280/2242 ソケット
    • ドーターボード拡張コネクタ経由PCIe および USB3 リンク
  1. 電源電圧
    • 入力電圧: 5V (Nano) , 7-20V (NX) 自動スイッチング
  2. 動作温度
    • Tbd.
  3. 形状
    • 寸法: 124 x 99 x 56mm

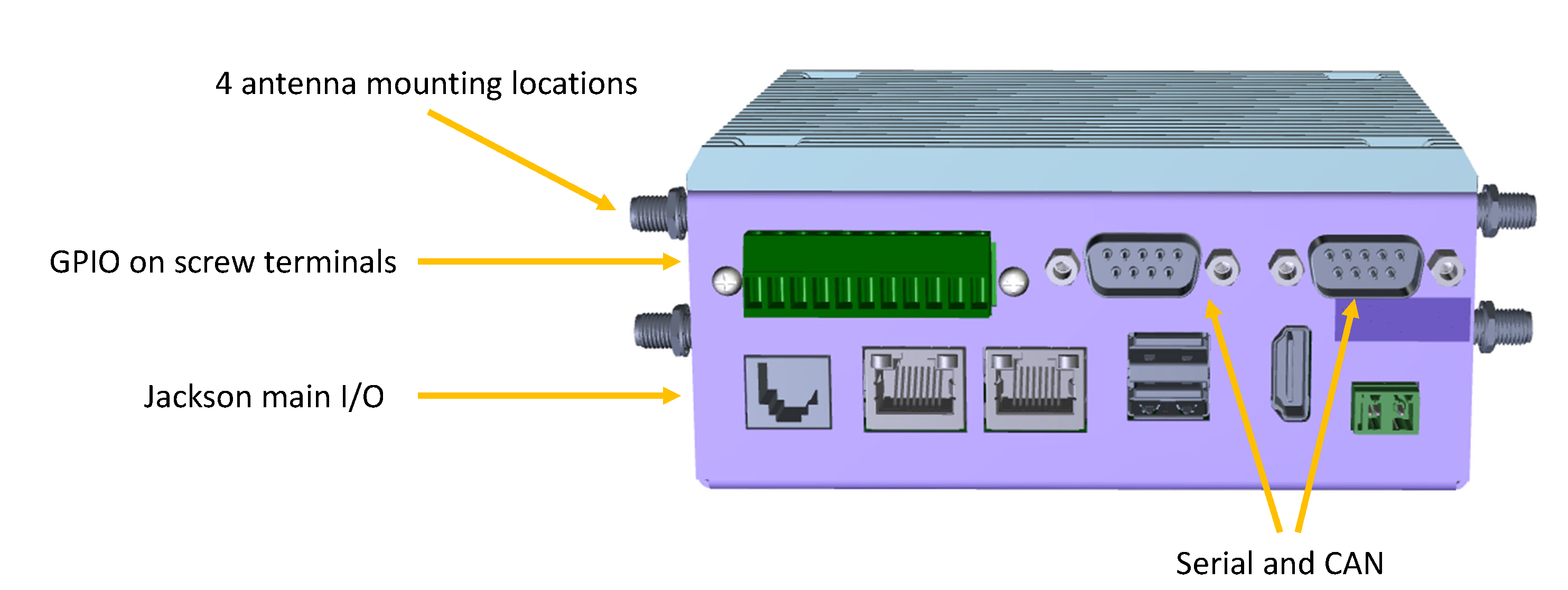

JETBOX-JACKSON

JETBOX-JACKSON

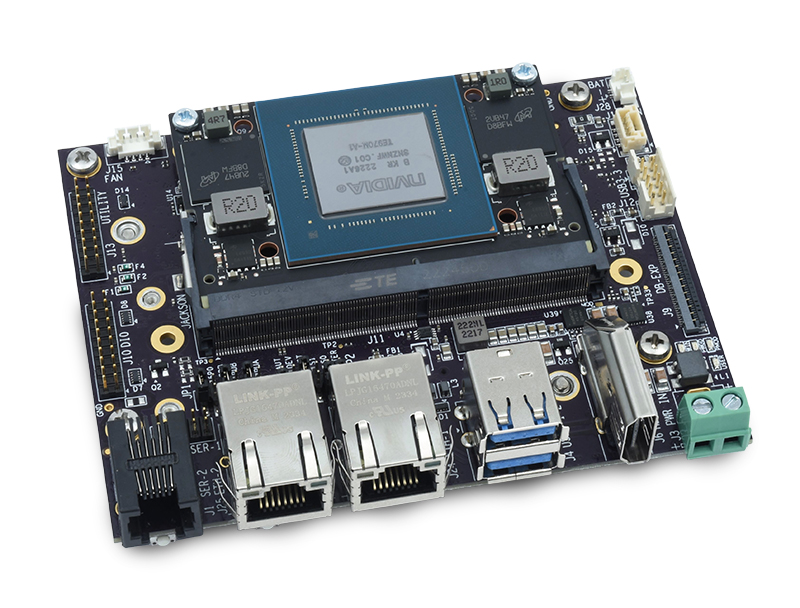

JACKSON Carrier board with Orin NX installed

JACKSON Carrier board with Orin NX installed

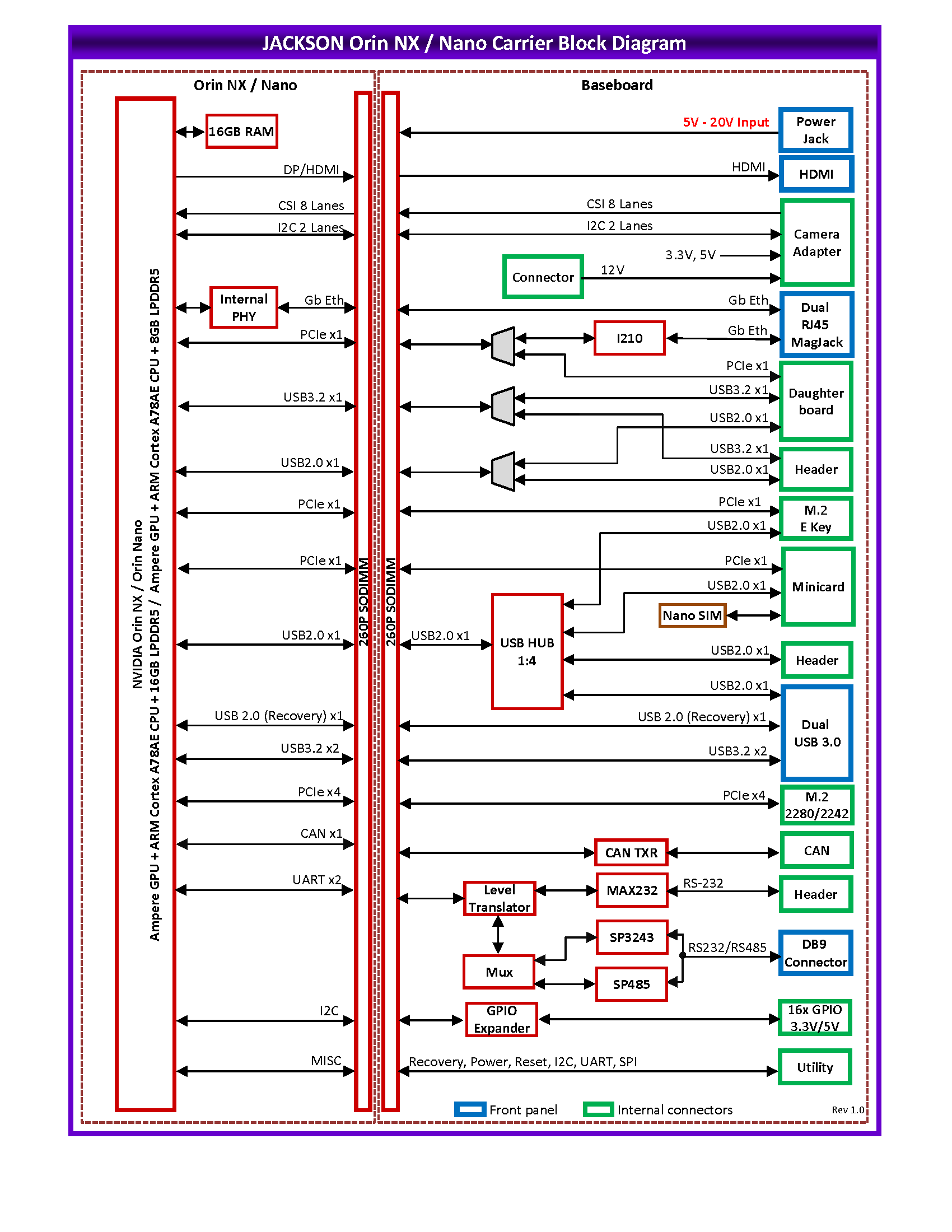

JACKSON Carrier board システムブロック図

システムブロック図

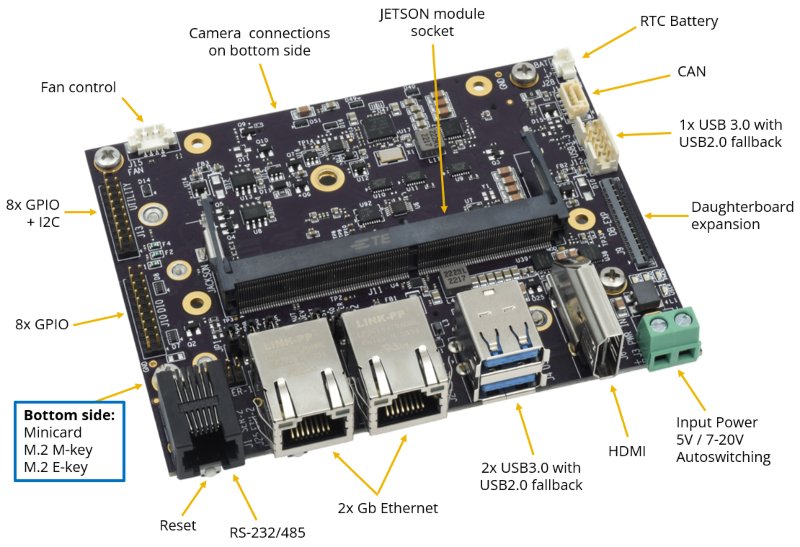

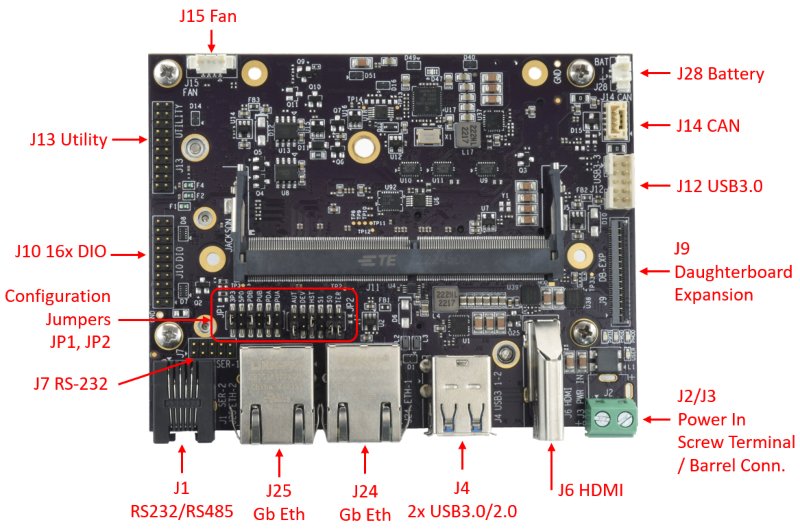

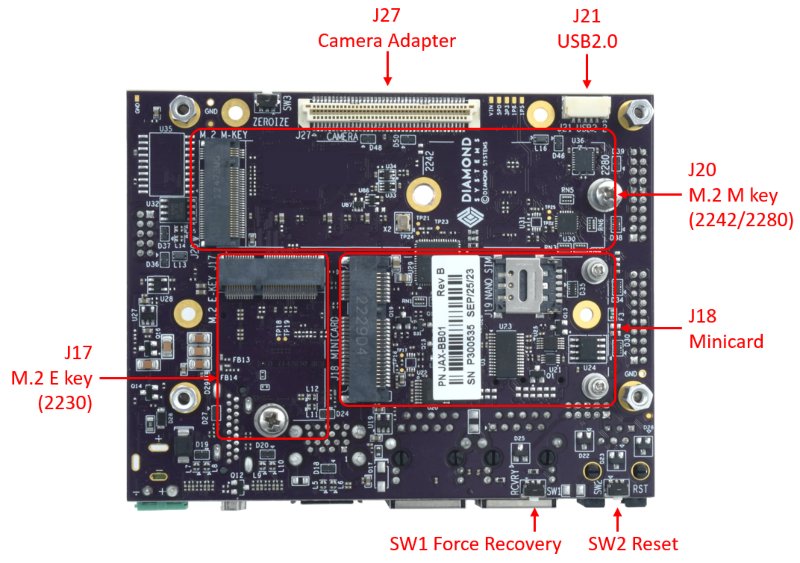

JACKSON Carrier board

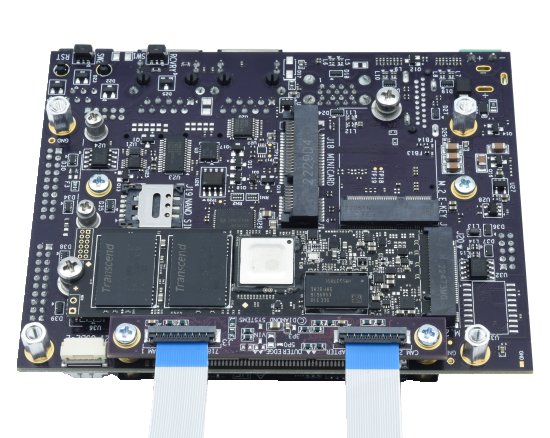

Camera Adapter Socket
