- 概要
- PCI Express 外部ケーブル ターゲサイドアダプタ
- CompactPCI Serial (PICMG CPCI-S.0) システムスロット・コントローラ (PCIe リソースオンリー)
- 3U 4HP シングル・ユーロカードサイズ 100x160mm
- CompactPCI Serial バックプレーン コネクタ P1, P2, P5 2 PCI Express Gen3 links 用
- ペリフェラルスロット x8/x8

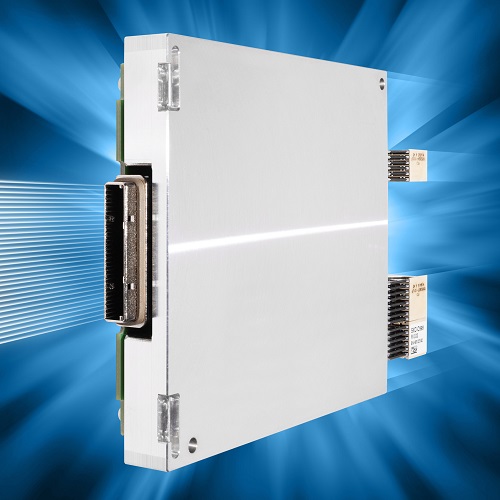

- Clamshell available for extremely rugged applications e.g. ATR & conductive
cooled assembly (CCA)
- ケーブリング

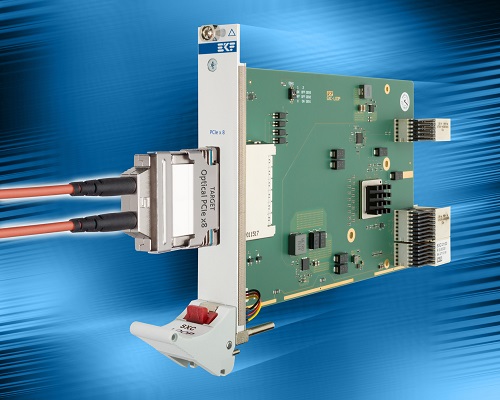

- PCI Express 外部ケーブル仕様 x8 コネクタ 68-pos. (フロントパネル)
- フルサイドバンド サポート
- CompactPCI Serial ホストにリモートで制御されたシステムに適しています
- スプリットシステム, ハイブリッドシステム, システム拡張アプリケーション
- PCI Express x8 外部ケーブリング・ホスト・アダプタを持つホストシステムに適しています
- 銅線ケーブル アセンブリ 0.5m から 7m まで可能
- PCIe Gen2 アクティブ光ケーブル (AOC) 最大 300m まで可能 (Samtec)
- PCIe Gen3 アクティブ光ケーブル (AOC) 最大 100m まで可能 (Samtec)
- AOC ハーフケーブル アセンブリ, iPassTto MTP オス/メス が可能 (Samtec)
- PCIe Gen3 x8 最大 64Gbps バンド幅
- PCIe Gen2 x8 最大 40Gbps バンド幅
|
- 特徴

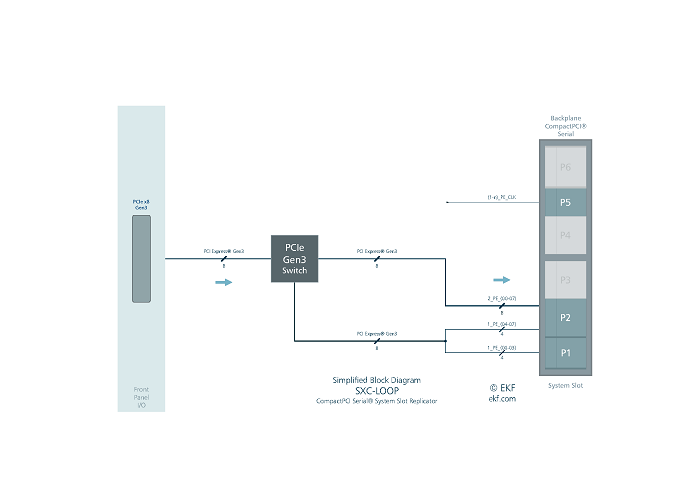

- Gen3 PCI Express 24-lanes パケットスイッチ オンボード
- アップストリームポート Gen3 x8 (to host system)
- 2 ダウンストリームポート Gen3 x8 (to backplane)
- CompactPCI Serial ペリフェラルスロット x8/x8 Gen3
- 3-slot バッグプレーン 推奨 (system slot + two 'fat pipe' slots)
- CompactPCI Serial 用のメインティングターゲット・コントローラボード SX5-STREAM も御座います
- アプリケーション
- 高速で高速レスポンスシステム

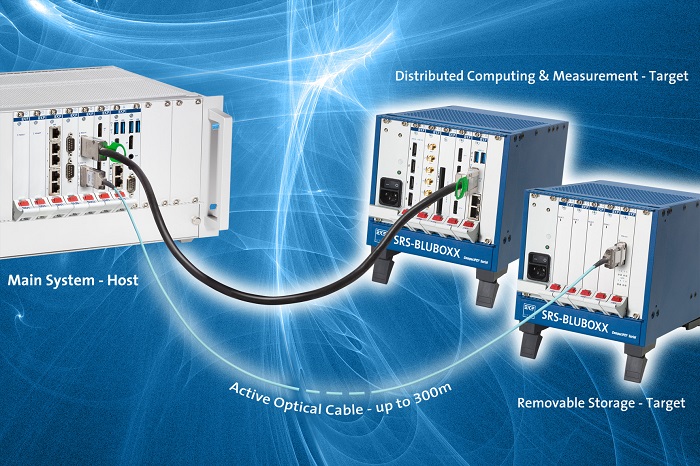

- 分散コンピューティング - host to target システム ヒエラルキー
- ピア・ツー・ピア コンピューティング - スペシャル TCP/IP スタック (Dolphin) 可能
- スプリットシステム, ハイブリッドシステム, システム拡張アプリケーション
- ダイレクトホスト・ツー・ターゲット・デバイス接続 例 PCIe ベース リモート NVMe マスストレージ
- Matching target device controller board available for CompactPCI Serial
(SXC-LOOP)
- 耐環境性能
- Coating, sealing, underfilling 対応可能
- 長期供給可能
- RoHS 2002/95/EC 認証
- 商用動作温度範囲,産業用温度範囲(温度拡張版)
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 77.9 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
