- 概要
- PCI Express 外部ケーブル ホストサイドアダプタ
- CompactPCI Serial (PICMG CPCI-S.0) ファットパイプスロット x8 (推奨)
- 3U 4HP シングル・ユーロカードサイズ 100x160mm
- CompactPCI Serial バックプレーン コネクタ P1, P2, x8 PCI Express lanes 用
- ケーブリング
- PCI Express External Cabling Specification Revision 2.0
- 2 x コネクタ PCIe x4 38-pos. (フロントパネル), iPass (Molex)
- 同時に 2 システムまたはデバイスに接続可能
- CompactPCI Serial ホストにリモートで制御されたシステムに適しています
- PCIe Gen2 x8 最大 40Gbps バンド幅
- PCIe Gen3 x8 最大 64Gbps バンド幅
- Connects to any PCIe based target system with PCI Express x8 external cabling
interface conforming to the cabling specification rev. 2.0
- Suitable for any PCIe based target system with PCI Express x4 external
cabling interface via transition cable assembly
- 銅線ケーブル アセンブリ, x8 ホストから x8 ターゲット, 0.5m から 7m まで可能
- 銅線ケーブル アセンブリ, x8 ホストから x4 ターゲット (トランジション・ケーブル) が可能
- PCIe Gen2 アクティブ光ケーブル (AOC) 最大 300m まで可能 (Samtec)
- PCIe Gen3 アクティブ光ケーブル (AOC) 最大 100m まで可能 (Samtec)
- AOC ケーブル アセンブリ, x8 ホストから x4 ターゲット が可能 (Samtec)
- AOC ハーフケーブル アセンブリ, iPassTto MTP オス/メス が可能 (Samtec)
|
- 特徴
- Gen3 PCI Express 24-lanes パケットスイッチ オンボード
- Host system must provide constant frequency clock (CFC) for active optical
cables (AOC)
- Spread spectrum clock (SSC) or constant frequency clock (CFC) for copper
cables
- アプリケーション
- 高速で高速レスポンスシステム
- 分散コンピューティング - host to target システム ヒエラルキー
- ピア・ツー・ピア コンピューティング - スペシャル TCP/IP スタック (Dolphin) 可能
- スプリットシステム, ハイブリッドシステム, システム拡張アプリケーション
- ダイレクトホスト・ツー・ターゲット・デバイス接続 例 PCIe ベース リモート NVMe マスストレージ
- Matching target device controller board available for CompactPCI Serial (SXC-LOOP)
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing, underfilling 対応可能
- 長期供給可能
- RoHS 認証
- 商用動作温度範囲,産業用温度範囲(温度拡張版)
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 61.2 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|

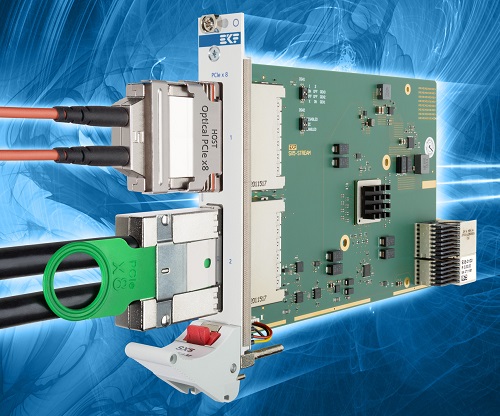

写真をクリックすると拡大写真をご覧になれます。
