- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロット カード
- シングルサイズ ユーロカード 3U 4HP 100x160mm
- CompactPCI Serial バックプレーン コネクタ P1 (PCIe x 4 or PCIe x 1 upstream to host)
- P4 - USB (rear I/O)
- P3 - USB (rear I/O)
- P2 - サイドバンド (rear I/O)
- PCI Express インタフェース
- 5 ポート PCI Express Gen2 パッケージ スイッチ
- アップストリーム ポート : PCI Express Gen2 (5.0Gbps) or Gen1 (2.5Gbps) 1 x 4 or 1
x 1 サポート
- ダウンストリーム ポート : PCI Express Gen2 (5.0Gbps) 4 x 1 サポート
- USB インタフェース
- 4 x Texas Instruments PCI Express から quad-port USB 3.0 コントローラ
- PCI Express x 1 Gen2 インタフェース
- USB 3.0 xHCI (eXtensible ホストコントローラインタフェース) SuperSpeed サポート
- USB 2.0 high-speed, full-speed, low-speed サポート
- 最大 16 USB チャネル, リア I/O アクセス P3/P4 バックプレーン コネクタ (12 ports if USB front panel
receptacles are in use)
- SBR-RIO および SBV-RIO リア I/O モジュール利用可能
- カスタム リア I/O モジュール設計 対応可能
- 最大 4 x フロントパネル Type A USB 3.0 ホストコネクタ (each assigned to an individual controller)
- Direction front panel or rear I/O of 4 USB ports selected via analog USB 3.0 signal switches, individually setup by DIP switch configuration
- VBUS (+5V) 1.5A ハイカレント パワースイッチ フロントパネルコネクタ
|
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 0℃ 〜 +70℃ (御要望にて産業用温度範囲対応可能)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 35.1 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|

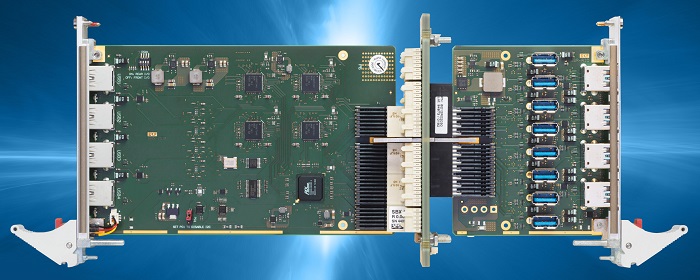

写真をクリックすると拡大写真をご覧になれます。
