   SBR-RIO 主な特徴
SBR-RIO


写真をクリックすると拡大写真をご覧になれます。

SBR-RIO は, CompactPCI Serial 16-Port USB 3.0 リア I/O モジュールです。
SBX-DUB 16-port xHCI SuperSpeed ホストコントローラのコンパニオン・ボードです。
3U 4HP PICMG CPCI-S.0 リア I/O モジュールです。
8 x リアパネル USB コネクタおよび 8 x オンボード USB コネクタ。
動作温度範囲は, 0℃ 〜 +70℃ (御要望にて産業用温度範囲対応可能) に対応しています。

















PDF  PDFカタログ(662KB)
見積り依頼
AWSBRRIO-1 210831
  1. 概要
    • CompactPCI Serial (PICMG CPCI-S.0) リア I/O モジュール
    • 3U 4HP 100x80mm
    • CompactPCI Serial バックプレーン コネクタ rJ2, rJ3, rJ4
      (proprietary pin assignment matches with SBX-DUB controller card)
    • rJ4: 8 x USB 3.0 ports 1.1 - 2.4
    • rJ3: 8 x USB 3.0 ports 3.1 - 4.4
    • rJ2: +12V 電源
  2. USB インタフェース
    • 8 x オンボード USB 3.0 コネクタ
    • 8 x リアパネル USB 3.0 コネクタ
    • USB 3.0 xHCI (eXtensible ホストコントローラインタフェース) SuperSpeed に準拠
    • USB 2.0 high-speed, full-speed, low-speed に準拠
    • ESD 保護 (TVS ダイオード)
    • EMC 保護 (コモンモードインダクタ)
    • VBUS (+5V) 1.5A ハイカレント パワースイッチ フロントパネルコネクタ
    • リアパネル 16 x 給電インジケータ LED
    • カスタム リア I/O モジュール設計 対応可能
  1. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • Coating, sealing 対応可能
    • 長期供給可能
    • RoHS 認証 2002/95/EC
    • 動作温度範囲 0℃ 〜 +70℃ (御要望にて産業用温度範囲対応可能)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 42.1 年
    • EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合

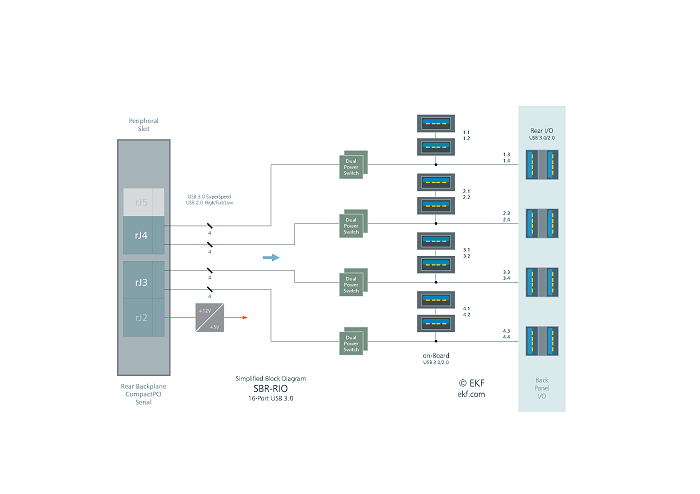

システムブロック図

システムブロック図


SBR-RIO (右) と SBX-DUB (左)

SBR-RIO with SBX-DUB


PDF  ブロック図 PDF(20KB)
