   SATURN 主な特徴
SATURN

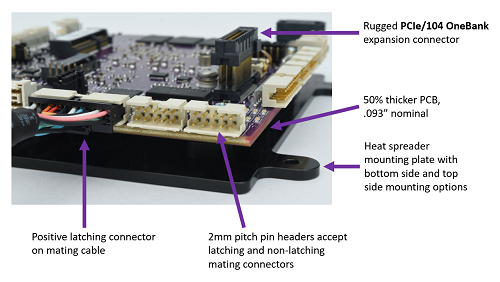

写真をクリックすると拡大写真をご覧になれます。

SATURN は、 Intel Atom x5-E3940 プロセッサ クアッドコア 1.6GHz を搭載した PCIe/104 データ収集機能搭載の堅牢シングルボードコンピュータです。
最大 8GB RAM (ECC 付,soldered down), 2 gigabit Ethernet, 2 HDMI ポート, VGA ポート,シングルチャネル 24-bit LVDS, 2 USB 3.0, 2 USB 2.0, 2 RS-232/422/485 + 1 RS-232 シリアルポート, HDA オーディオ (ALC662), M.2 2242 SATA ソケット (最大 128GB flashdisk サポート), などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (温度拡張) に対応しています。ヒートスプレッダ,ファンレス動作。












PDF  PDFカタログ(1040KB)
見積り依頼
AWSATURN-1 210430
  1. プロセッサー
    • Intel Atom x5-E3940 プロセッサ クアッドコア 1.6GHz
  2. メモリ
    • 4GB non-ECC / 8GB ECC RAM (soldered down)
  3. TPM 2.0 チップ オンボード
  4. I/O
    • 2 gigabit Ethernet
    • 2 HDMI ポート
    • VGA ポート
    • シングルチャネル 24-bit LVDS (with backlight power)
    • 2 USB 3.0 ポート (with USB 2.0 downward compatibility)
    • 2 専用 USB 2.0 ポート
    • 2 RS-232/422/485 + 1 RS-232 シリアルポート
    • HDA audio (ALC662)
    • 7-pin SATA connector
  5. データ収集
    • 16 シングルエンド/ 8 差動アナログ入力
    • 16 ビット A/D 解像度
    • ユニポーラおよびバイポーラアナログ入力
    • シングルエンドおよび差動入力
    • プログラマブルゲイン 1/2/4/8
      入力範囲 +/-10V / 0-10V から +/- 1.25V / 0-1.25V まで
    • 最大 250KHz A/D サンプリングレート、シングルチャンネル、マルチチャンネルモード
    • 内部クロック / 外部クロック / ソフトウェア A/D トリガ
    • シングルチャンネルおよびマルチチャンネルスキャン A/D 操作
    • 割り込み および FIFO
    • 4 X 16 ビットシングルエンドアナログ出力
    • +/-10V、+/-5V、0-10V および 0-5V 出力範囲
    • ユニバーサルドライバソフトウェアによる自動校正 時間と温度に関する精度維持
    • 24 デジタル I/O、3.3V ロジック / 5V トレラント入力
    • 8 X 32 ビット カウンタ/タイマー, A/D タイミングおよび一般目的用
    • 8 4 24 ビット PWM 出力
  1. PCIe/104
    • PCIe/104 OneBank I/O expansion connector with 4 PCIe x1 and 2 USB 2.0 connections
  2. フラッシュディスク サポート
    • M.2 2242 SATAソケットは最大128GBのフラッシュディスクをサポート
  3. その他
    • オンボード RTC バックアップバッテリ, 外部バッテリコネクタ付き
  4. 電源
    • 5VDC 入力
  5. 動作温度範囲
    • -40 ℃ 〜 +85 ℃ 温度拡張
    • ファンレス動作
    • ヒートスプレッダ ボトムマウント
  6. 形状
    • 114 x 102mm W x H
  7. ソフトウエアサポート
    • Windows 10 64-bit
    • Ubuntu Linux 64-bit OS


SATURN

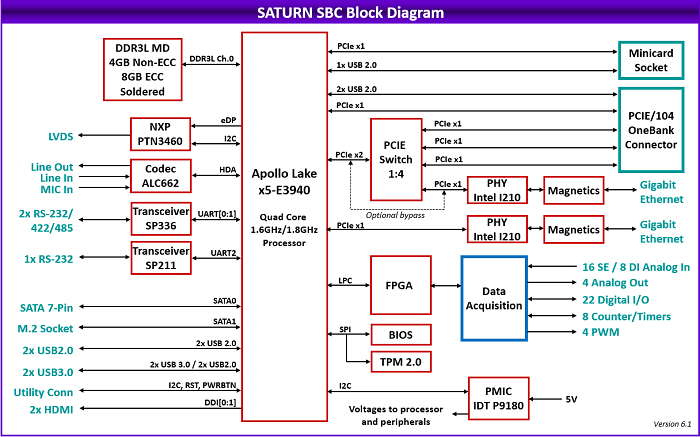

システムブロック図

システムブロック図

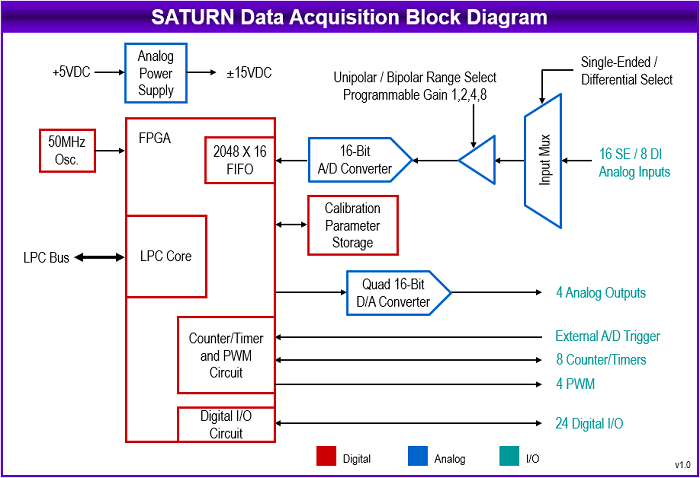

データ収集ブロック図

データ収集ブロック図
