主な仕様

1. プロセッサー
   • DMP 社 ｘ86 互換 SoC Vortex86DX 1GHz または 800MHz
2. 冷却
   • ヒートシンク ファンレス
3. メモリ
   • 256MB DDR2 DRAM
4. バスインタフェース
   • PC/104（ISA）
5. ディスプレイ
   • CRT および LVDS LCD
   • 最大解像度 1280 x 1024 画素
6. I/O
   • 4 x USB 2.0
   • シリアルポート 2 x RS-232/422/485 および 2 x RS232
   • ネットワーク 10/100Base-T イーサネット
   • マスストレージ 1 x IDE UDMA-100ポート、フラッシュディスクインターフェイス
   • オンボードストレージ FreeDOS がインストールされた 2MB のブート可能なフラッシュドライブ
   • キーボードマウス PS/2
   • オーディオ スピーカー出力

7. 電源
   • 5 V ± 5%
   • 消費電力
     • HLV800-256AV: 5.4W typ., 7.3W max
     • HLV800-256DV: 4.3W
8. 動作温度範囲
   • -40 ℃ 〜 +85 ℃ 800MHz モデル
   • -40 ℃ 〜 +71 ℃ 1Ghz モデル
9. 形状
   • 90mm x 96mm
10. 重量
    • Model DV: 71g
    • Model AV: 88g
11. MTBF
    • HLV800-256AV: 65,535 h

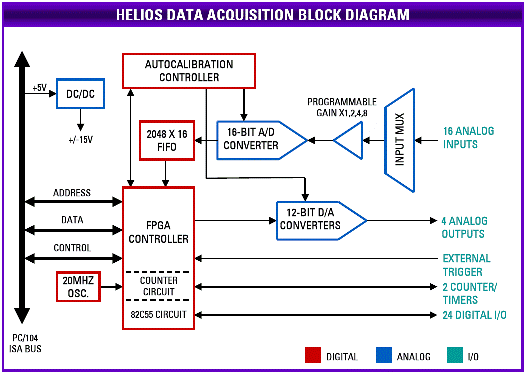

データ収集仕様

アナログ

1. アナログ入力
   • 16 x シングルエンド または 8 x 差動、ユーザー選択可能
2. A/D 解像度
   • 16 bit
3. 入力レンジ
   • ± 10V, ± 5V, ± 2.5V, ± 1.25V, 0-10V, 0-5V
4. 最大サンプリングレイト
   • 250 KHz
5. 保護
   • 損傷のないアナログ入力で ± 35V
6. 非線形性
   • ± 3LSB, ミッシングコードなし
7. オンボード FIFO
   • 2048 サンプル, プログラマバル閾値
8. A/D,D/A キャリブレーション
   • オート・キャリブレーション, ソフトウエアサポート付
9. アナログ出力
   • 4,12 bit 解像度
10. 出力レンジ
    • ± 5V,　± 10V, 0-5V, 0-10V
11. 入力インピーダンス
    • 10 ^ 13 オーム
12. 出力電流
    • チャネルごとに最大 ± 5mA
13. セットリング・タイム
    • 最大 10 µS で 0.012%
14. 相対精度
    • ± 2LSB
15. 非線形性
    • ± 2LSB , 単調
16. リセット
    • ゼロスケールまたはミッドスケールにリセット（ジャンパー選択可能）

デジタル 標準 16 DIO ライン

1. デジタル I/O ライン
   • 最大 40, 方向はプログラム可能
2. 入力電圧
   • ロジック0：最小 0V、最大 0.8V
   • ロジック1：最小 2.0V、最大 5.5V
3. 入力電流
   • 3.3V で 1 µA, 0V で -5 µA
4. 出力電圧
   • ロジック0：最小 0.0V、最大 0.55V
   • ロジック1：最小 2.0V、最大 3.3V
5. 出力電流
   • ロジック0：最大 0.55V で 64mA
   • ロジック1：2V で最大 32mA
6. A/D ペース・クロック
   • 24 bit ダウンカウンター
7. クロックソース
   • 10MHz のオンボードクロックまたは外部信号
8. 一般的用途
   • 16 bit ダウンカウンター
