   SUE-SUJ 主な特徴
SUE-SUJ


写真をクリックすると拡大写真をご覧になれます。

SUE-SUJ は, CompactPCI Serial 絶縁 RS232 & RS485 トランジションモジュールです。
フロントコネクタ Micro-D, RJ45, D-Sub 。
形状は, 59mm x 20mm (SUE-SUH), 59mm x 31mm (SUI-SUJ)です。
動作温度範囲は, -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版) に対応しています。








PDF  PDFカタログ(5,682KB)
見積り依頼
AWSUESUJ-2 240528
  1. 概要
    • EIA/TIA 非同期データインタフェース
    • RS-232 トランジションモジュール (SUE-RS232, SUG-RS232, SUI-RS232)
    • RS-485 トランジションモジュール (SUF-RS485, SUH-RS485, SUJ-RS485)
    • フロントコネクタ選択可能
      • Micro-D (SUE-RS232, SUF-RS485)
      • RJ45 (SUG-RS232, SUH-RS485)
      • RS-485 トランジションモジュール (SUF-RS485, SUH-RS485, SUJ-RS485)
      • D-Sub (SUI-RS232, SUJ-RS485)
    • 2.0mm ピッチ デュアル・ロウ TTL インタフェース ソケットコネクタ (RX, TX, CTS, RTS)
    • キャリアカードに直接マウント (mating pin header or socket w. pin stacker)
    • Alternate attachment via flat cable assembly
    • Two modules can be stacked on top of each other (back to back) using the same pin header
    • Two modules can be attached via single flat cable assembly
    • 電源 +3.3V, 最大消費電力 0.3W (RS-232), 1.0W (RS-485)
    • 形状 59mm x 20mm (SUE-SUH), 59mm x 31mm (SUI-SUJ)
    • CompactPCI Serial キャリアカード 最大 8 モジュール利用可能 (SU3-ENSEMBLE)
    • CompactPCI Serial リア I/O キャリアカード 最大 8 モジュール利用可能 (SUC-RIO)
  2. RS-485 トランシーバ モジュール
    • 3 種類のフロントパネル・コネクタから選択できます
      • SUJ-RS485 - Micro-D (20mm 幅モジュール)
      • SUH-RS485 - RJ45 (20mm 幅モジュール)
      • SUJ-RS485 - D-Sub 9-pos. (32mm 幅モジュール)
    • 5kV rms 絶縁バリア RS-485/RS-422 トランシーバ (Analog Devices ADM2682)
    • 半二重または全二重に設定可能
    • +/-15kV ESD保護 RS-485 入力/出力 ピン
    • 最大データレイト 16Mbps
    • 1 PartyLine バス当たり 最大 256 ノード接続可能
      (driver enable control via dedicated UART mode select outputs)
    • オープン, 短絡, ファイル・セーフ レシーバ入力
    • ハイコモンモード過渡耐性 > 25 kV/µs
    • 過熱保護
    • 産業用 fieldbus アプリケーションなどに適しています。
  3. RS-232 トランシーバ モジュール
    • 3 種類のフロントパネル・コネクタから選択できます
      • SUE-RS232 - Micro-D (20mm 幅モジュール)
      • SUG-RS232 - RJ45 (20mm 幅モジュール)
      • SUI-RS232 - D-Sub 9-pos. (31mm 幅モジュール)
    • 2.5kV rms 絶縁バリア RS-232 トランシーバ (Analog Devices isoPower ADM3252E)
    • トランシーバは EIA/TIA-232-E 仕様にミートしています
    • 最大データレイト 460kbps (each board tested @921.6kbps)
    • +/-8kV,+/-15kV ESD保護,トランシーバ 入力/出力 ピン
    • ハイコモンモード過渡耐性 > 25 kV/µs
    • Suitable for high noise data communications and diagnostic ports
  1. フロントパネル I/O
    • 最大 4 トランシーバ・モジュール RJ45 and/or Micro-D, 3U/4HP フロントパネル幅
    • 最大 8 トランシーバ・モジュール RJ45 and/or Micro-D, 3U/8HP フロントパネル幅
    • 最大 6 トランシーバ・モジュール D-Sub, 3U/8HP フロントパネル幅
      (flat cable attachment)
    • 最大 16 トランシーバ・モジュール Micro-D, 3U/12HP フロントパネル幅
    • カスタム仕様のパネル設計可能
    • CompactPCI Serial octal UART キャリアカード SU3-ENSEMBLE に適しています
  2. リア I/O
    • 最大 4 トランシーバ・モジュール RJ45 and/or Micro-D, 3U/4HP バックパネル幅
    • 最大 8 トランシーバ・モジュール RJ45 and/or Micro-D, 3U/8HP バックトパネル幅
    • 最大 6 トランシーバ・モジュール D-Sub, 3U/8HP バックパネル幅
      (flat cable attachment)
    • カスタム仕様のフロントパネル設計可能
    • CompactPCI Serial リア I/O キャリア SUC-RIO (SU3-ENSEMBLE と共に使用して) に適しています
  3. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • Coating, sealing 対応可能
    • 長期供給可能
    • RoHS 認証
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
    • 保存温度範囲 -40℃ 〜 +85℃ max. gradient 5 ℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF
      • SUE-RS232 203.5 年
      • SUF-RS485 210.1 年
      • SUG-RS232 191.8 年
      • SUH-RS485 197.7 年
      • SUI-RS232 192.9 年
      • SUJ-RS485 197.7 年
    • EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合

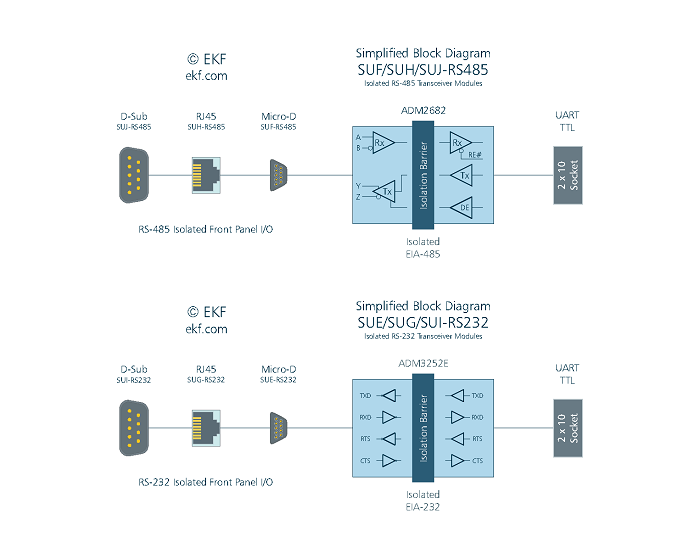

システムブロック図

システムブロック図


PDF  ブロック図 PDF(20KB)
