SRS-3201-BLUBOXX は, CompactPCI Serial 産業用小型ラックです。
PICMG CompactPCI Serial 標準 (CPCI-S.0) バックプレーン。
5 スロット・バックプレーン, 4U/32HP 19 インチテクノロジ。
形状概形 172mm x 168mm x 208mm (W x H x D) (ファンユニット含む, 脚除く)です。
5 スロット・バックプレーン, 電源は取り外し可能。
PDFカタログ
|
 |
AWSRS3201BLUBOXX-3sp 251226 |
| |
概要
- 形状概形 172mm x 168mm x 208mm (W x H x D) (ファンユニット含む, 脚除く)
- 4U/32HP 19 インチテクノロジ
- 取り外し可能な跳ね上げ式の脚
- PICMG CompactPCI Serial 標準 (CPCI-S.0) バックプレーン
- 統合電源スロット 8HP
- 最大 5 CompactPCI Serial カード 3U/4HP に適しています。
- システムスロット (右) 4HP CPU カードまたは 8HP アセンブリ メザニン・サイドカード
- 4 x ペリフェラル・スロット, 2 x ファットパイプ, 2 x 標準
- J6 Ethernet バックプレーン・ルーティング, CPCI-S.0 Single Star Architecture に準拠 (option
only, on request)
- ボトムマウント ファンユニット 120mm 12V 1.25W 94m3/h
- オプション 壁掛けマウント
技術的な詳細についてはデータシートをご確認下さい。
|
|
|
|
| |

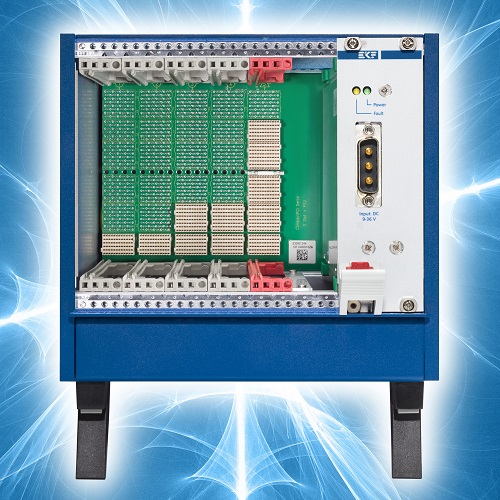

SRS-3201-BLUBOXX (DC 電源オプション)

|
| |

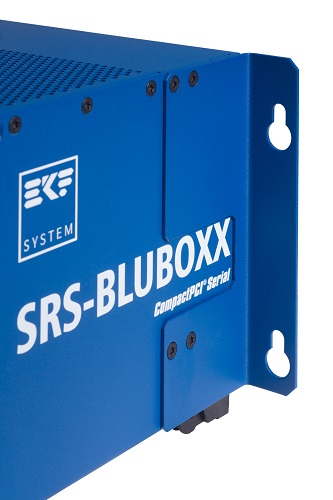

SRS-3201-BLUBOXX (壁掛けマウントオプション)
|
| |

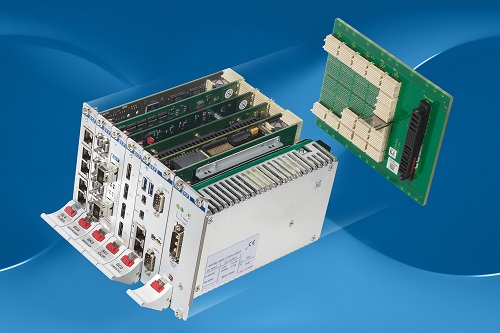

SRS-3201-BLUBOXX (Modular & Versatile)

|
| |
| |
