   S82-P6 主な特徴
S82-P6


写真をクリックすると拡大写真をご覧になれます。

S82-P6 は, マスストレージ M.2 SSD (NVMe PCIe x4 Gen3) および
バックプレーン 4 チャンネル Gigabit Ethernet NIC の CompactPCI Serial CPU 用メザニンカードです。
4HP エンベロープにフィットする独自サイズのメザニンカードです。
動作温度範囲は, 0 ℃ 〜 +70 ℃ および -40 ℃ 〜 +85 ℃ (要御要望,産業用温度範囲,温度拡張)に対応しています。












PDF  PDF技術情報(1,040KB)
見積り依頼
AWS82P6-2 240528
  1. フォームファクタ
    • 独自サイズのメザニンモジュール
    • 4HP (20.3mm) エンベロープにフィットする CPU キャリアカード
    • 通常 CPU ボードと共に使用可能なかたちで提供されます。
    • 取り付け位置 右側 (CPU ボードの上)
  2. ホストインタフェースコネクタ HSE1/HSE2
    • 高速メザニンコネクタ
    • PCI Express Gen3 に対応
    • ボトムマウント・オスコネクタ HSE1 および HSE2 (high speed expansion)
    • キャリアカードのメスコネクタ HSE1/2 と番います。
    • ボード間の高さ 10.0mm で 4HP フロントフロントパネルに装着できます。
  3. HSE1
    • PCI Express 1x4 サポート (NVMe SSD module M.2 socket 専用)
    • 電源 12V 1.5A max. 連続電流 (2 ピン)
  4. HSE2
    • PCI Express 4x1 サポート (PCIe based on-board Gigabit Ethernet コントローラ 専用)
    • 電源 12V 3.0A max. 連続電流 (4 ピン)
  5. M.2 NVMe モジュールコネクタ
    • シングル M.2 ソケット, 最大 M.2 サイズ 2280 (M.2 NGFF)
    • M.2 NVMe SSD モジュールに対応, key Id M, PCIe x4 I/F
    • PCIe 1x4 sourced via HSE1 mezzanine connector
    • (理論上の) 最大データ転送レート 32Gbps (Gen3 PCIe 8GT/s)
    • 電源スイッチ, 低電圧ロック, 短絡保護, クイック放電
    • モジュール形状 2230/2242/2260/2280 ネジ固定
    • モジュール高さ (Label) S1-S5
  6. Gigabit Ethernet NIC
    • 独立の 4 x Intel I210-IT PCI Express Gigabit Ethernet コントローラ
    • 9.5KB Jumbo Frame サポート
    • Hardware-based time stamping (IEEE 1588)
    • 802.1AS Timing and Synchronization for Time-Sensitive Applications
    • IEEE 802.1Qav compliant Audio-Video Bridging (AVB)
    • IPv4, IPv6, TCP/UDP checksum offloads
    • メザニンコネクタ HSE2 から由来する PCI Expess x1 に基づきます。
    • メジャーな OS のドライバをサポート
  1. アプリケーション
    • EKF CPU Cards
    • 4HP アセンブリ CPU のキャリアカードとして
    • SSD マスストレージ追加およびバックプレーン Ethernet の追加
    • M.2 ベースのマスストレージ, 1 x M.2 PCIe x4 ソケット (NVMe)
    • オンボード GbE NIC P6 コネクタ経由のバックプレーン通信およびマルチプロセッシング, 4 x GbE ポート ((suitable for single star architecture or full mesh or RIO)
  2. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • 堅牢・過酷環境ソリューション
    • Coating, sealing, underfilling 対応可能
    • ライフタイムアプリケーションをサポート
    • RoHS 認証
    • 動作温度範囲 0℃ 〜 +70℃
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張) 要御要望
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 49.0 年
    • EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合


システムブロック図

システムブロック図

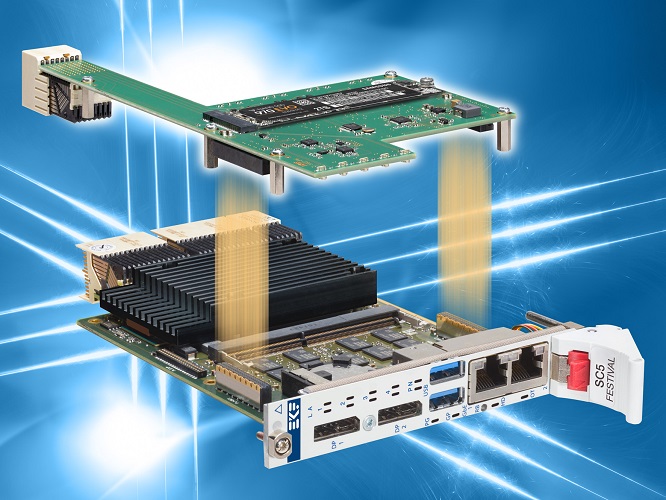

SC5-FESTIVAL CPU ボードと S82-P6

SC5-FESTIVAL CPU ボードと S82-P6

PDF  ブロック図 PDF(21KB)
PDF  メザニン情報 PDF(1,160KB)
