- フォームファクタ
- 独自のサイズのメザニンモジュール 66mm x 95mm
- CPU キャリアボードの 4HP(20.3mm) にフィットします。

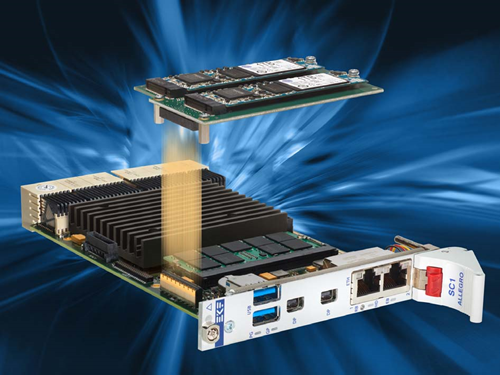

- 通常 アセンブリユニット(PC3/SC1-ALLEGRO,PC4/SC2-PRESTO、または同様のCPUカードを含む)として提供されます。
- 取り付け位置 右側 (CPU ボードの上)
- ホスト I/F コネクタ (CPU キャリアのボトムマウント)
- EKE 社 CPU キャリアボード用の高速メザニンコネクタに適しています
- キャリアボードコネクタ HSE (High Speed Expansion) に接続します
- 最大 4 x SATA 6G チャネル (C48-M2 の 2 チャネルを使用)
- 4 x USB 2.0 ポート (not in use on C48-M2, denoted here for reference only)
- 電源供給 1.5A 最大連続電流 3.3V レール(2ピン)
- 電源供給 1.5A 最大連続電流 5V レール(2ピン)
- SATA1 チャネル M.2-1 ホストコネクタ 1 に配線
- SATA2 チャネル M.2-2 ホストコネクタ 2 に配線
- SATA1/2 コントローラデバイス: 各キャリア カードの説明を参照してください
- SATA3 - SATA4 : C48-M2 モジュールでは使用していません
- M.2 モジュール コネクタ

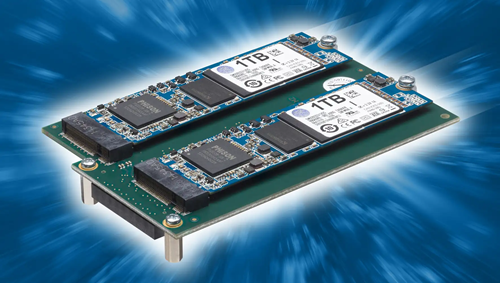

- 2 x M.2 モジュール ソケット (M.2-1, M.2-2)
- PCI Express M.2 仕様ソケット 2 (SSD/Other)
- M.2 Type B ホストコネクタ スタイル
- M.2 SATA SSD モジュール B-key または M-key (B-M) に適しています
- 最大 SATA 6G オペレーション (CPU キャリア カードの性能に依存)
- 片面および両面 M.2 モジュール S1-S3 および D1-D5 に対応
- 使用可能なサイズ 2230, 2242, 2260, 2280
- M.2 ソケット電源 3.3V/1.5A 最大連続電流
- M.2-1 ソケットは CPU カードホストコネクタ +3.3V レールから直接供給されます
- M.2-2 ソケットはホストコネクタ +5V レールから電圧レギュレータを介して供給されます
- 過電流保護および低電圧ロックアウト用の電子パワースイッチ
- M.2 モジュールの最大消費電力 4750mW
|
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- Coating, sealing, underfilling 対応可能
- RoHS 準拠
- 御要望にてカスタム仕様に対応可能です。
- 動作温度範囲 -40℃ 〜 +85℃ (温度拡張版,使用しる M.2 モジュールに依存します)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 196.9 年
- EC 規制 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1)
- 2002/95/EC (RoHS)
|
