■SFM6105

主な特徴

写真をクリックすると拡大写真をご覧になれます。	SFM6105 は、最大96 レーンの PCIe Gen3 をサポートする OpenVPX スイッチボードです。 VPX REDI VITA 48.1 （空冷）、48.2 （コンダクションクール）、48.4 （液冷）、 48.7 （Air Flow-By）の冷却方式をサポートします
	PDFカタログ（640KB）

	AWSFM6105-1 250527
OpenVPX スロットプロフィール VITA 65 スロットプロフィール: SLT6-SWH-24F-10.4.3 VITA 65 モジュールプロフィール: SLT6-SWH-24H-10.4.3-X, X は PCIe ジェネレーション/データレートによって異なります。モジュールサポート 24 Gen3 PCIe x4 インタフェースバックプレーンへ各リンクは Gen2 または Gen1 データレイトに構成可能サポート OpenVPX 管理プレーン各 VITA 65 ごとに Dual IPMB インタフェースフロントパネルシリアルインターフェイスはオンボード VITA 46.11 IPMC へコンダクション・クールまたは Air-Flow-By のバックプレーンへリターン両面 PCB アセンブリ VITA 46/VITA 65 規格準拠のシャーシ用に設計	寸法標準 6U OpenVPX 1.0" ピッチ 6U フォームファクタ 160mm x 233.33mm 電源入力電圧 12V ペイロード電力, 3.3V_AUX マネジメント電力 VITA 製品の環境性能については下記の表を参照ください。


Mercury Sysems VPX製品の耐環境性能

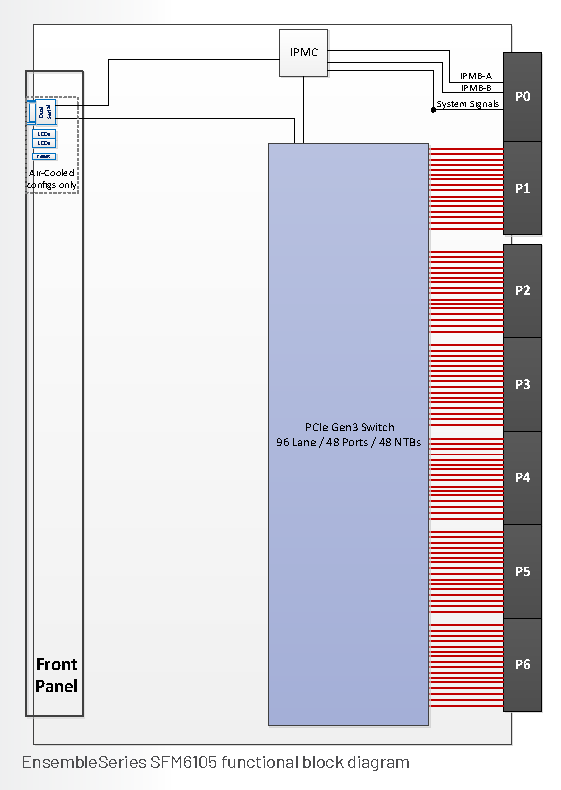

ブロック図
