  ■NanoSWITCH_FLEX 主な特徴
NanoSWITCH_FLEX

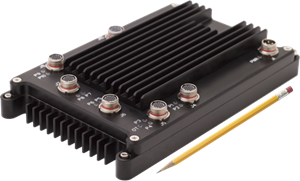

写真をクリックすると拡大写真をご覧になれます。

NanoSWITCH_FLEX は、耐環境性能を有した小型の Gigabit Ethernet スイッチです。IP67 に対応し、-40℃〜+71℃ の動作温度をサポートして います 。各種 MIL 規格 (MIL-STD-1275E、MIL-STD-461F、 MIL-STD-810G) に対応しています。







  PDF PDFカタログ(753KB)
 見積り依頼

AWNANOSWITCH_FLEX-1 250630

  1. 主な性能
    • Small Form Factor(44 × 151 × 249mm)
    • IP67 対応
    • 16 or 10 ポート Gigabit Ethernet スイッチ( Full Managed L2/L3)
    • 動作温度範囲: -40℃〜+71℃
    • MIL-STD-1275E, MIL-STD-461F, MIL-STD-810G
  2. 主な機能
    • フルマネージド L2/L3, 16 または 10ポートの GigE Ethernet スイッチ
      • 16x または10x トライモード 10BASE-T/100BASE-TX/1000BASE-T
    • フル ワイヤスピードのノンブロッキング フォワーディング
      • レイヤー 2 ワイヤ速度スイッチング エンジンとレイヤ 3 ワイヤ速度ルーティング エンジン
      • すべてのポートとすべてのフレームサイズでフルノンブロッキングなワイヤ速度パフォーマンス
    • アドバンスドキューイングによる QoS 管理の実現
    • IPv4/v6 DiffServ/DSCP トラフィックの優先順位付け仕様
    • WEB、NSP、CLI (ターミナル、ssh) の設定と監視
    • 802.1Q ベースの VLAN の有効化と選択的 QnQ の有効化
    • 802.1X 認証によるポートレベルのセキュリティ
    • あらゆる種類のストームコントロール
    • ポートミラーリングにより、スイッチトラフィックを非侵入的に監視
    • 自動媒体依存インターフェイス (MDI) および MDI クロスオーバー (MDIX)
    • 自動ネゴシエーション/手動設定
    • LED: 電源, GigE Link/Act and Speed - 全消灯可能
  3. スイッチのアーキテクチャ
    • 10x または 16x GigE Ethernet ポート、自動トライスピード 10/100/1000 Mbps および MDIX
    • 要求の厳しい SWAP-C 環境向けの L2/L3エンタープライズノンブロッキングネットワークスイッチ
    • ECC 保護 DRAM
    • Marvell Prestera-DX PONCat3 L2/L3 ハードウェアパケットプロセッサ
    • Glenair 801-033 Mighty Mouse シリーズコネクタ、環境シール
    • ワイヤ スピードのイングレスおよびエグレス トラフィック ポリサー
    • デュアルコア ARMv7 ネットワーク管理コントローラ
    • イーサネット(http/telnet/SNMP) または RS232(CLI) によるホスト管理
  1. レイヤー 2/レイヤー 3 の機能
    • 16K L2 フォワーディング エントリー
    • 802.1w 高速スパニングツリー
    • 802.1s スパニングツリープロトコル
    • 802.3ad リンク アグリゲーション /LACP
    • 4-16 LAG
    • 802.1Q VLAN (256-4 K VLAN)
    • 802.1AB リンク層検出プロトコル
    • ポートミラーリング
    • ジャンボフレーム (10 KB)
    • 802.3x 一時停止
    • スタティック MAC アドレス
    • IGMPv1、2、3 スヌーピング
    • MLDv1、2 スヌーピング
  2. 電源
    • 28V 公称絶縁電源入力 MIL-STD-1275E
    • +/- 250V トランジェント、100V サージ、12V 始動サージ対応
    • 電圧リップルフィルタリング
    • 最大 28W (標準 20 〜 26 W)
    • ステータス LED ブランキング制御
    • MIL-STD-461F EMI フィルタリングを備えた MIL-STD-1275E 互換電源
  3. MIL-STD-810G 環境コンプライアンス
    • IP67 の耐環境性(水、ほこり、塩分、霧)
    • 密閉型 MIL コネクタ
    • 高度: 4572m (15,000 フィート)
    • 浸漬:1 m
    • 保管温度:-50 ℃ 〜 105 ℃
    • 動作温度:-40 ℃ 〜 71 ℃
    • 衝撃:50 g、25 ms 半正弦波、全方向
    • 振動:5 G RMS 8 Hz から 2 KHz、複合ホイール、カーゴジェット、ヘリコプタープロファイル
  4. MIL 仕様への準拠
    • MIL-STD-1275E - 地上車両用電源
    • MIL-STD-461F - EMC 陸軍地上、海軍地上
    • MIL-STD-810G - 環境

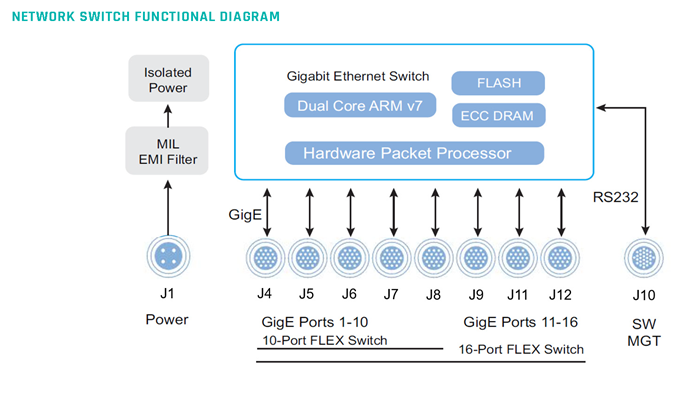

ブロック図

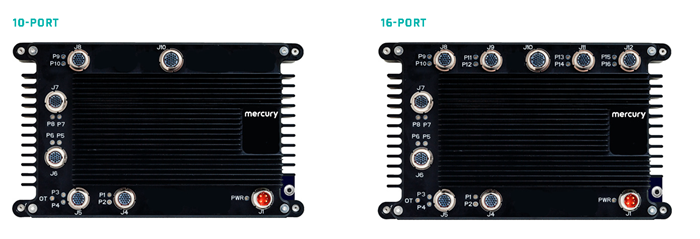

ポート
