  ■CB3P-6231 主な特徴

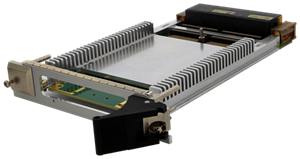

CB3P-6231

写真をクリックすると拡大写真をご覧になれます。



CB3P-6231 は,1つの XMC もしくは1つの PMC を搭載可能な 3U OpenVPX VITA 65 対応のキャリアボードです。
VPX REDI VITA48.1（空冷）、48.2（コンダクションクール）の冷却方式をサポートしています。
PDFPDFカタログ（1,160KB）
 見積り依頼

AWCB3P6231-1 250131
  1. 主な特長
    • 1x XMC site and 1x PMC site
    • 1x PCIe switch, 32-lanes
    • 設定可能 PCIe アップストリーム ポート
    • 空冷およびコンダクションクールの冷却方式をサポート
    • 消費電力 7W
    • DO-254 および DO-178 アーティファクト
  2. 入力/出力
    • 46.9 P2w1-X24s+X8d+X12d 準拠した XMC-J6 I/O から VPX-P2 へのアクセス
    • VITA 46.9 P2w1-P64sに準拠したすべてのI PMC-J4 I/O から VPX-P2へのアクセス
  3. スイッチ/ブリッジ
    • 1x PCIe Gen1/Gen2/Gen3 スイッチ, 32-lanes
    • 1x PCIe x4 から PCI/PCI-X へのブリッジ
  4. 高速リンク/接続
    • 4x PCIe x4, OpenVPX コネクタ (B2)
    • 1x PCIx4, XMC-J5
    • 1x PCIe x4, PCIe to PCI ブリッジ (PMC 用)
  1. サイト (1)
    • 1x XMC サイト
    • 1x PMC サイト
  2. コンプライアンス
    • 3U OpenVPX VITA 65
    • バックプレーン スイッチ プロファイル SLT3-SWH-4F-14.4.4 (B2)
    • VPX-REDI VITA 48
    • XMC VITA 42 (XMC VITA 61 ご要望に応じて)
    • XMC PCIe VITA 42.3
    • PMC IEEE.1386
    • PrPMC VITA 32
    • PCI-X. PMCs および PrPMCs VITA 39 用
    • PMC/XMC Signal Mapping to OpenVPX to VITA 46.9
    • P2w1-Ps on PMC-J4
    • P2w1-X24s+X8d+X12d on XMC-J6
  3. ボードサポートパッケージ BSP
    • Linux
    • Greenhills
    • DeOS
    • LynxOS
    • PikeOS
    • WindRiver

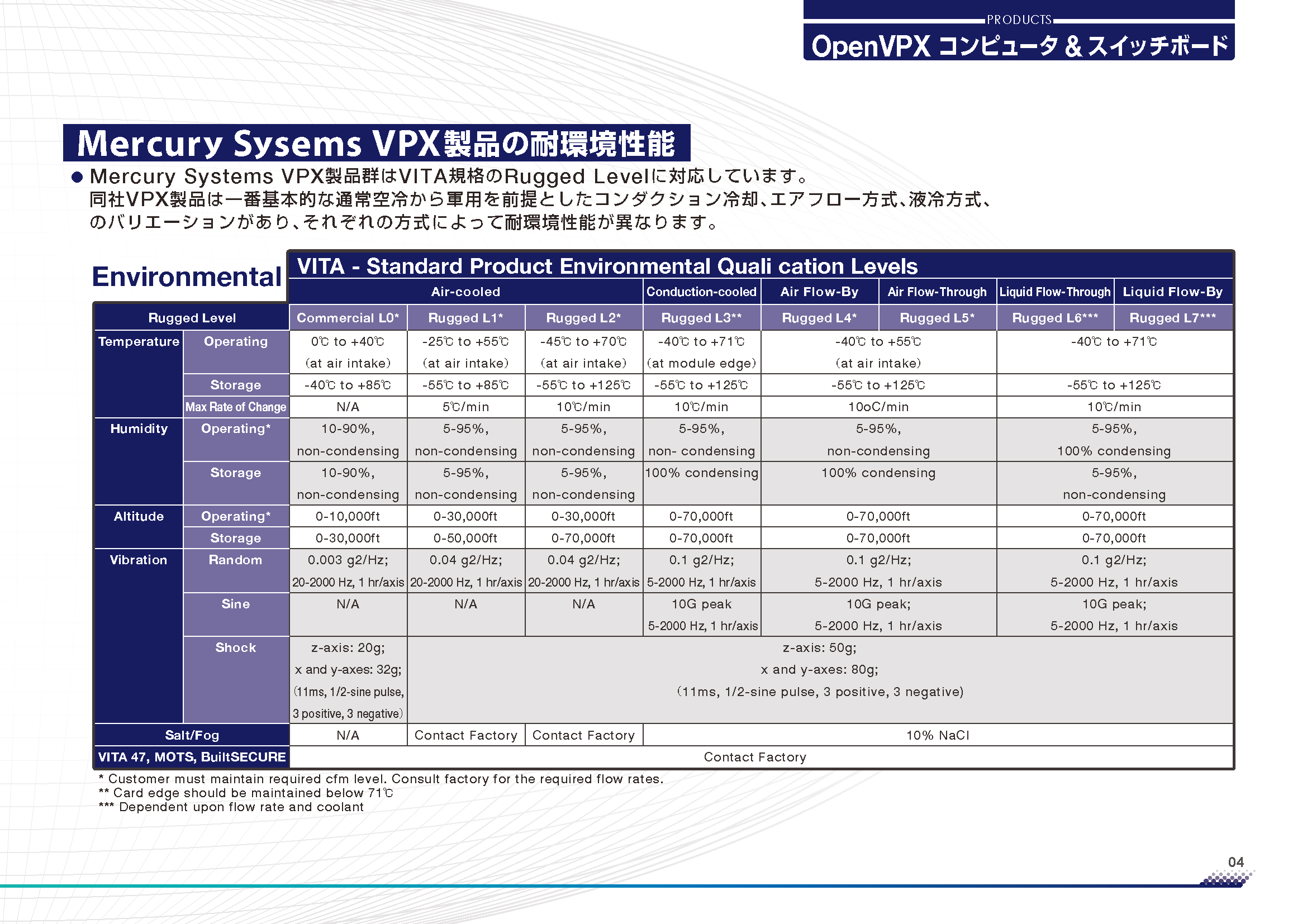

Mercury Sysems VPX製品の耐環境性能

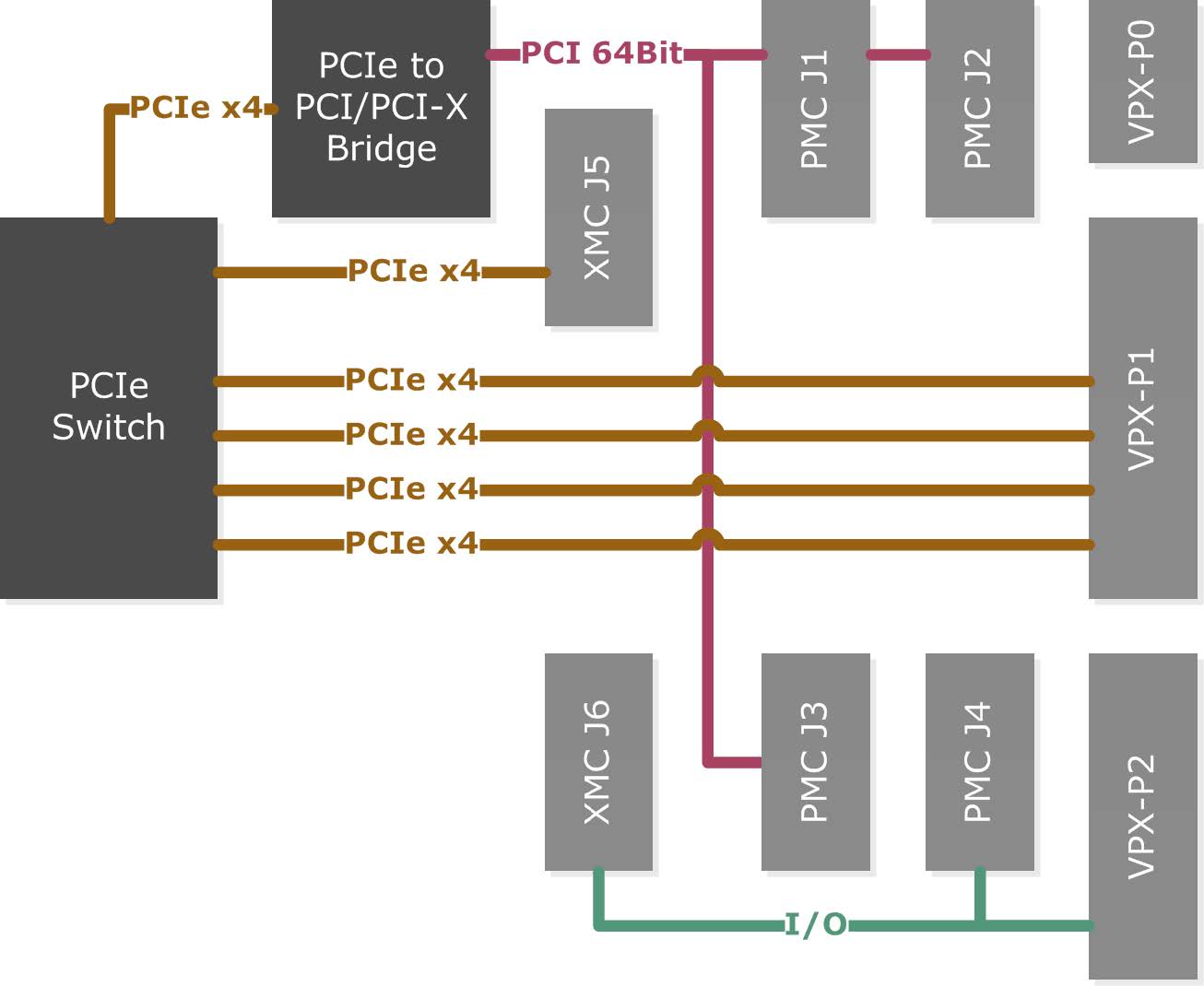

ブロック図
