  ■UNIGET 主な特徴
UNIGET-1
UNIGET-1 RJ45 x 4

UNIGET-2
UNIGET-2 lockable header x 4

UNIGET-3
UNIGET-3 SFP x 4

UNIGET-4
UNIGET-4 RJ45 x 2 and SFP x 2


写真をクリックすると拡大写真をご覧になれます。

UNIGET は、PCIe/104 規格のユニバーサル・ギガビット・イーサネット・コントローラ PoE+ 機能付の拡張モジュールです。
最大速度 1Gbps, RJ45/SFP/2mm ヘッダ 4ポート,4個の独立のイーサネットコントローラ ( Intel i210IT , Intel i210IS )を搭載しています。
動作温度は、-40℃〜+85℃(温度拡張オプション版)と広範な温度範囲に対応しています。









































 PDFPDFカタログ(1350KB)
見積り依頼
AWUNIGET-1 180731

UNIGET
 主要な機能
 ネットワークコントローラ  4x Intel i210IT または Intel i210IS GbE LAN コントローラ
 (Available with 10pin iGrid lockable headers or at standard RJ45 connectors)
 ステータス LED  LAN speed and activity 各ポート
 (either at the RJ45 connectors,at a 20 pin Molex pClasp connector or directly
 at the UNIGET PCB (fiber versions))
 ホストインタフェース  PCIe/104 - Each controller resides on a dedicated PCI Express x1 lane link
 (all four PCI Express Gen2 x1 lane links used)
 PCIe v2.1 (2.5 GT/s)
 optional PCI bus stack through
 マネジメントサポート
         Automatic polarity detection
 Automatic MDI/MDI-X detection
 Advanced cable diagnostics
 9.5 kB jumbo frame support
 IEEE 802.1q VLAN support
 IEEE 1588/802.1as precision time synchronization
 IEEE 802.3at PoE+ support on copper type UNIGETs
 ESD protected connectors
 インタフェース
 カッパーポート  2mm ロッカブル・ヘッダ または 高品質 RJ45 コネクタ
 最大 4 x ファイバポート  標準 SFP モジュール (Single and Multimode) データレイト 100Mbit および 1Gbit
 電力
 入力電圧  3.3 VDC over PCIe/104 connector
 消費電力  1.4W without LAN cables / 1.8W with 1 GbE link / 2.2W with 2 GbE links / 2.9W with 4 GbE links
 PoE+ 電圧  Must be supplied to the PoE+ power connector
 +44〜 +57 V (Power Classes 0 〜 3) / +50 〜 +57 V (Power Class 4)
 PoE+ Power Classes  15.4 W (Class 0) / 4 W (Class 1) / 7 W (Class 2) / 15.4 W (Class 3) / 30.0 W (Class 4)
 耐環境性能
 保存温度  -45 ℃ 〜 +85 ℃
 動作温度  -20 ℃ 〜 +60 ℃ フルオペレーション
 温度拡張版オプション -40 ℃ 〜 +85 ℃ フルオペレーション
 湿度  5% から 95% 結露無
 標準規格
 EMC  EN 55022, EN 55024, EN 61000, MIL-STD-461E
 衝撃 振動  EN 60068
 環境 安全性  EN 50155, MIL-STD-810-F, EN 60601, EN 60950
 承認リスト  CE, IEC 60945, IACS E10

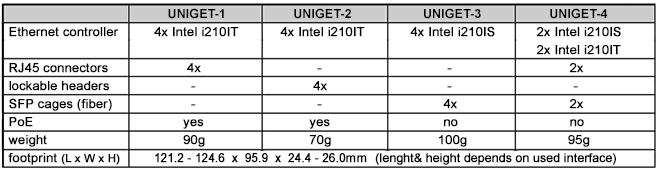

UNIGET version
UNIGET
