  ■Panel-PIPシリーズ 主な特徴
Panel-PIP
Panel-PIPシリーズは、ファンレス・パネルPCで防水防塵規格のIP65/NEMA4に適合しており厳しい環境に対応した設計がされています。
動作温度は、-30℃〜+70℃(温度拡張版)と広範な温度範囲に対応しています。画面サイズは8"、15"、18"、21"がありタッチオプションも用意されています。








見積り依頼
AWPanelPIP-3 180424
  主な仕様
  • ディスプレイサイズ 8"、15"、18"、21"
  • ハウジング アルミニウム、ステンレス
  • 防水防塵規格 IP65/NEMA4適合
  • タッチオプション 全サイズ対応
  • CPUボード Atom 〜 Core i7 QuadCore

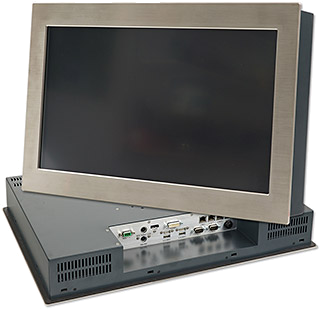

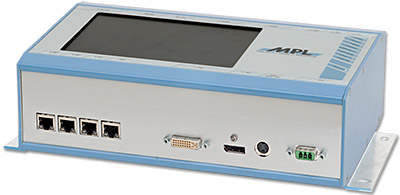

Panel-PIP パネルPCシリーズ
 パネルタイプ PANEL8 PANEL15 PANEL18 PANEL21
   PANEL8 PANEL15   PANEL18 PANEL21
ディスプレイ性能
ディスプレイサイズ
(インチ)
8 15 18.5 21.5
最大解像度 (pixel) WVGA 800x480 XGA 1024x768 FHD 1920x1080 FHD 1920x1080
最大表示色 16.7M 16.7M 16.7M 16.7M
コントラスト比(最大) 800:1 700:1 1500:1 1000:1
輝度 (cd/m2) 650 800 400 400
視野角度
水平/垂直
160°/ 160° 160°/ 160° 170°/ 170° 170°/ 160°
機械的仕様
表面 powder coated milled aluminum stainless steel front powder coated milled aluminum stainless steel front
マウントオプション DIN-Rail/Flange Panel mount VESA or panel mount VESA or panel mount
防水防塵規格 IP54 (front IP65) IP54 (front IP65) IP54 (front IP65) IP54 (front IP65)
形状 WxHxD (mm) 270x162x83mm 450x375x89.2mm 455.4x279.6x53mm 557x362x75mm
重量 (概算) 3.2 kg 8.7 kg 4.4 kg 9.5 kg
タッチスクリーン オプション
タイプ 抵抗皮膜方式 抵抗皮膜方式 または
静電容量方式
静電容量方式 アナログ
表面 hard coating, antiglare treatment
ドライバ・ソフトウエア Winddows および Lnux
その他 マウスとタッチ機能を同時に使用可能
電源電圧・動作温度・他
電源電圧 12VDC
9 - 36 オプション
12 - 36 VDC 12VDC
9 - 36 オプション
11 - 32 VDC
ディスプレイ、インバータ
消費電力
(CPU ボード除く)
2W typ. 12.7W typ. 21W typ. 30W typ.
オプション Flash,SSD または HDD
(Space for expansion over mPCIe)
動作温度 -30°C ~ +85°C -20°C ~ +60°C -20°C ~ +70°C 0°C ~ +50°C
保存温度  -40°C ~ +90°C -25°C ~ +75°C -25°C ~ +75°C -20°C ~ +60°C
湿度 10% 〜 90% 結露無
PDFデータシート
PDF PANEL8 (1.09B) PANEL15 (0.98MB) PANEL18 (1.18MB) PANEL21 (1.27MB)
