- 1.CPU
- Freescale™ QorIQ™ P4080,P4040,P3041
- クロック周波数 1.2Hz〜1.5GHz
- Power Architecture e500mcコアを8または4個搭載
- 2.メモリ
- 32KB命令データL1キャッシュおよび
- 128KB L2キャッシュを各コアごとに搭載
- システムメモリ 最大16GB SDRAM
- ・Soldered
- ・DDR3 ECC
- ・メモリバス 最大667MHz(プロセッサ構成に依存)
- ・P4080/P4040 メモリコントローラ x2、P3041 メモリコントローラ x1
- 最大256MB boot/program Flash
- 128KB 不揮発性FRAM
- シリアルEEPROM 8kbit（ファクトリ設定用）
- 3.シリアルATA（SATA）
- 2ポート ESMexpress®コネクタ経由
- SATA Revision 2,x サポート
- 最大転送レート 300MB/s (3Gbit/s)
- PCIe-to-SATAブリッジ経由
- 4.USB
- USB 2.0 host port x 4 ESMexpress®コネクタ経由
- ・OHCI および EHCI を実装
- ・データレート 最大480Mbit/s
- USB client port x 1 ESMexpress®コネクタ経由
- ・UART-to-USBコンバータ経由
- ・データレート 最大230.4kbit/s
- ・16バイト送信/受信バッファ
- ・ハンドシェイクライン無し
- 5.Ethernet
- 10/100/1000Base-T x 2チャンネル
- LED 各チャネル2個 リンクおよびアクティビティ・ステータスおよびスピード
- ESMexpress®コネクタ経由でアクセス
- 6.PCI Express®
- Two x 1 link ESMexpress®コネクタ経由
- PCIe® 2.x サポート
- データレート 500MB/s each direction (5 Gbit/s per lane）
- 7.GPIO
- 3 line ESMexpress®コネクタ経由
- 8.I2C
- 1インタフェース ESMexpress®コネクタ経由
- 9.その他
- リアルタイムクロック
- （GoldCapまたはバッテリバックアップ付キャリアボード上）
- 温度センサ、電源監視、ウォッチドック
|
- 10.電気的特性 その他
- 電源電圧/消費電力
・+12V(9〜16V), 32W max
- MTBF
・475,088h @ 40℃ IEC/TR 62380 (RDF 2000)
- 質量
・230g (カバー、フレームを含む)
- 寸法
・95mm X 125mm (EMSexpress®に適合)
- EMSexpress® PCB基板はフレームとカバーの間に入れます
- 11.耐環境性能
- 動作温度
- -50 〜 +85℃ Tcase (EMSexpress® cover/frame) (qualified components)
- 保存温度
- -50 〜 +85℃
- 動作湿度（相対湿度）
- 結露無しで最大95%
- 保存湿度（相対湿度）
- 結露無しで最大95%
- 高度
- -300m 〜 +3,000m
- 衝撃
- Shock 15g,11ms (EN 60068-2-27)
- Bump 10g,16ms (EN 60068-2-29)
- 振動(sinusoidal)
- 1g,10〜150Hz (EN 60068-2-6)
- ＊Conformal coating はお客様ご要望にて可
- 12.安全規格
- フレーマビリティ
UL 94V-0
- 13.EMC
- EN55022 (電磁波耐性）
- IEC 61000-4-2（ESD）
- IEC 61000-4-3 (electromagnetic field immunity)
- IEC 61000-4-4 (burst)
- IEC 61000-4-5 (surge)
- IEC 61000-4-6 (conducted disturbances)
- EMCはシステム構成、ハイジングに依存します。
- XC1キャリアボードを使用してEMC試験を実施しています。
- 14.BIOS
- U-Boot Universal Boot Loader
- 15.ソフトウェアサポート
- VxWorks®
- Linux 要御依頼
- その他お問い合わせ下さい
|

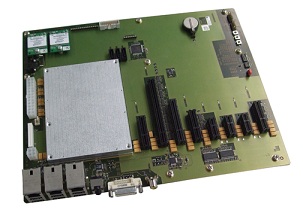

写真をクリックすると拡大写真をご覧になれます。
