  ■NM10 主な特徴


NM10



写真をクリックすると拡大写真をご覧になれます。

NM10は、堅牢タイプ8ポートのスマートマネージド・イーサネットスイッチです。10/100(Fast)または10/100/1000 Mbit/s Ethernet M12コネクタ(フロントパネル)を搭載しています。
堅牢アルミニューム匡体で防塵防滴IP40プロテクションです。ファンレス、メンテナンスフリー設計です。
動作温度範囲が-40℃〜+70℃(10分間+85℃ class Tx EN 50155、伝導冷却式)と幅広く、振動・衝撃に強く過酷な環境下でも使用可能です。
EN50155(鉄道)規格に適合しています。


PDF NM10-PDFカタログ(362KB)
見積り依頼
AWNM10-2 180130
  1. ポートタイプ
    • 8x 10/100BASE-T スマート・マネージド・スイッチ (D-coded コネクタ) (Model: 09NM10-00)
    • 8x 10/100/1000BASE-T スマート・マネージド・スイッチ (A-coded コネクタ) (Model:09NM10-02)
    • 8x 10/100/1000BASE-T スマート・マネージド・スイッチ (X-coded コネクタ) (Model:09NM10-04)
  2. プロトコルおよび機能
    • IEEE 802.3 for 10BASE-T
    • IEEE 802.3u for 100BASE-T
    • IEEE 802.3ab for 1000BASE-T
    • スループット
      • Dual-speed 10/100 Mbit/s スマート・マネージド・スイッチ (Model: 09NM10-00)
      • Tri-speed 10/100/1000 Mbit/s スマート・マネージド・スイッチ (Models: 09NM10-02 および 09NM10-04)
    • MACテーブル
      • 8192 MAC アドレス
    • プロセッシング
      • Store-and-Forward
    • Energy Efficient Ethernet (IEEE 802.3az) 全ポート

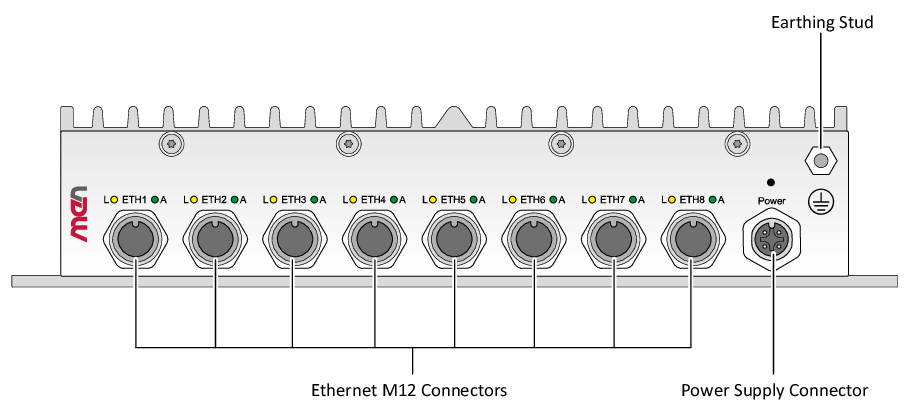

  3. フロント・インタフェース
    • Ethernet
      • 8x M12 コネクタ
    • Ethernet LED
    • 電源供給
      • 1x M12 コネクタ
    • 電源ステータス LED
      • 電源安定性、電圧有効範囲
  4. 電気的特性
    • 供給電圧
      • 14.4 VDC 〜 154 VDC
      • 電圧 24, 36, 48, 72, 96, 110 VDC, EN 50155 規格適合
      • 電源瞬断 Power interruption class S2 (10 ms)
    • 消費電力
      • 10 W Max.
  1. 機械的特性
    • 形状
      • H 44.1 mm x W 220 mm x L 164 mm
    • 重量
      • 1.5 kg 未満 構成に依存します
  2. 耐環境性能
    • IP 保護
      • IP40 (サーフェスマウント時)
    • 温度 動作時
      • -40℃〜+70℃ (温度拡張版,伝導冷却)、 10分間 +85℃ class Tx (EN50155) 規格適合
      • ファンレス動作
    • 温度 保存時
      • -40℃ 〜 +85℃
    • 湿度 動作時/保存時
      • 結露無しで最大95%
    • 高度
      • -300m 〜 +3,000m
    • 衝撃
      • 50 m/s2, 30 ms (EN 61373)
    • 振動
      • function: 1 m/s2, 5 Hz - 150 Hz (EN 61373)
      • lifetime: 7.9 m/s2, 5 Hz - 150 Hz (EN 61373)
  3. 信頼性
    • MTBF
      • 511,624 h @ 40 ℃ according to IEC/TR 62380 (RDF 2000)
  4. 安全性
    • フレーマビリティ
      • UL94V-0
    • 防火
      • EN 45545-2,hazard level HL3
    • 電気的安全性
      • EN 50153:2014 / EN 50155:2007
  5. EMC 鉄道
    • EN 50121-3-2:2015
