  ■NH30 主な特徴
NH30


写真をクリックすると拡大写真をご覧になれます。

NH30は、4U、40HP、ハーフ19インチモジュールのマネージドGigabit Ethetnet スイッチです。
ラックマウントまたはウォールマウントで、19インチラックに横に2台設置できます。
ファンレスまたは強制空冷式、単電源または冗長電源、無停電電源、ACまたはDC電源などが選択できます。最大6スロットでRJ45/M12/SFPラインカードが搭載できます。PoE+/non-PoE パワーセンスポートを混合した構成が可能です。スイッチ・ファームウエアをインストール済みのプロダクション・レディ・システムです。また、温度、ファン、電源などの監視オプションがあります。
動作温度は、EN 50155 class TX (鉄道)に適合しています。



PDF NH30-PDFカタログ(348KB)
見積り依頼
AWNH30-1 160426

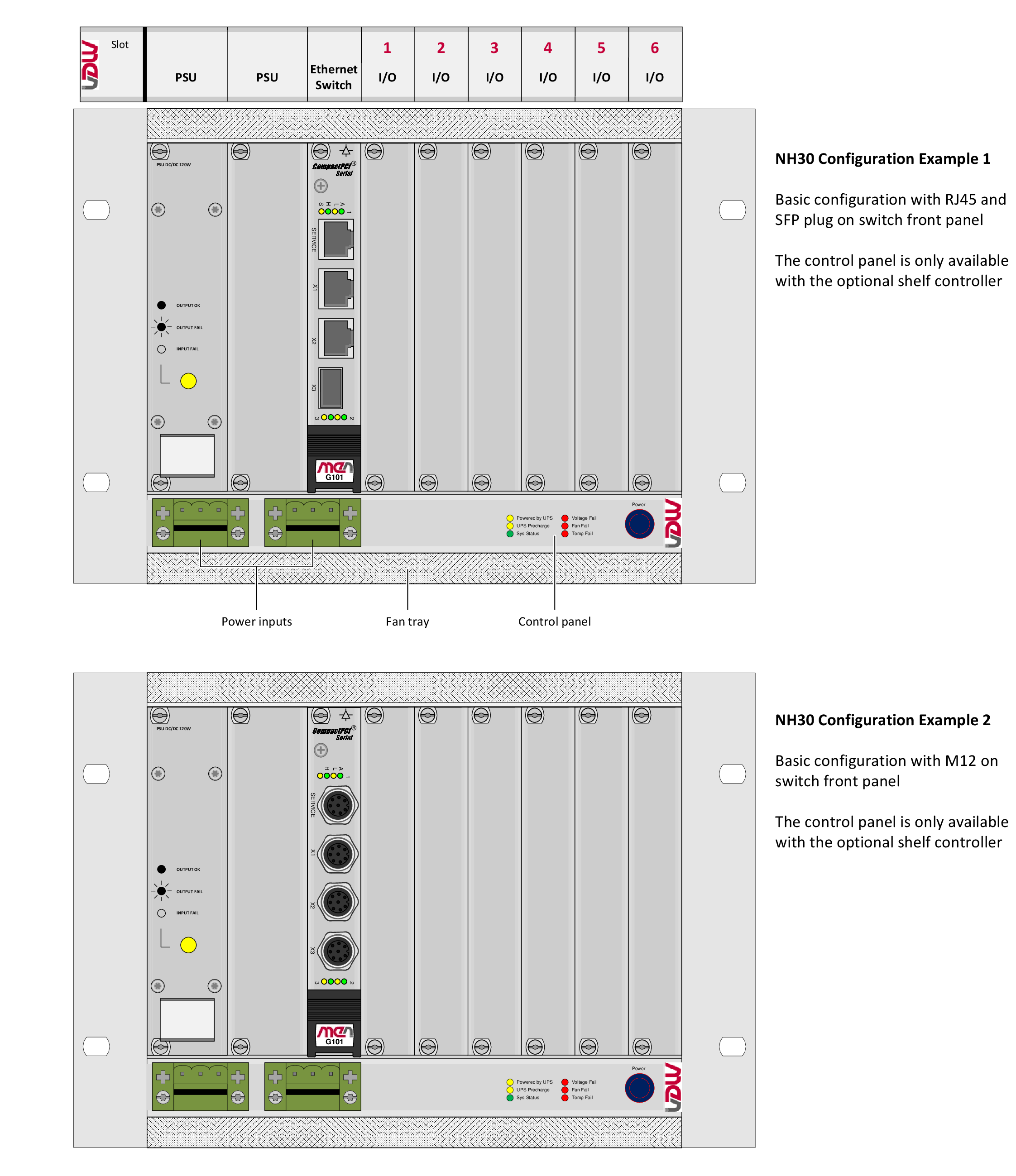

  1. システム概要
    • モジュラー設計、ビルト・トゥー・オーダー・コンフィグレーション
    • スロット及びバックプレーン
      • 2 PSU スロット
      • 1x CompactPCI Serial ベース システムスロット(スイッチ・ボード)
      • 6x CompactPCI Serial ベース ぺりフェラルスロット
      • 全てのぺりフェラルスロットは、RJ45/M12/SFP各種コネクターの組み合わせが可能です。
      • 全てのぺりフェラルスロットは、PoE+サポートを追加できます。
    • 可能な構成についてはお問い合わせ下さい。
  2. イーサネット・スイッチ
    • CompactPCI Serial 3U ボード
    • 構成変更可能
    • マネージド・フレキシブル・マルチポート ギガビット・スイッチ、29 GBit/s スイッチ・マトリックス、-40℃から+85℃ (qualified component)
      • 詳しくは、G101マネージド・イーサネットスイッチボードの情報を参照下さい。
    • 可能な構成
      • 25-Ports, 2x RJ45 + 1x SFP 2.5 Gbps フロント,
        10x GE + 3x QSGMII links バックプレーン
      • 24-Ports, 3x M12 A-coded フロント,
        9x GE + 3x QSGMII links バックプレーン
  3. ギガビット・イーサネット SFP ライン・カード
    • CompactPCI Serial 3U ボード
    • 構成変更不可
    • 可能な I/O スロット:1、2、3
    • 4 HP Gigabit Ethernet PHY Line Card with four Gigabit Ethernet ports on SFP cages, QSGMII to 4x SFP 1GB line card EEE and Sync-E support、-40℃から+85℃
      • 詳しくは、GP2 4-Port Gigabit SFP PHY ラインカードの情報を参照下さい。
  4. ギガビット・イーサネット カッパー PHY ライン・カード
    • CompactPCI Serial 3U ボード
    • 構成変更可能
    • 可能な I/O スロット:1、2、3
    • 可能な構成
      • 4 x Gigabit Ethernet RJ45 ports, QSGMII, no PoE, EEE and Sync-E support、-40℃から+85℃
      • 4 x Gigabit Ethernet RJ45 ports, QSGMII, PoE+ PSE, EEE and Sync-E support、-40℃から+85℃
      • 4 x Gigabit Ethernet M12 A-coded ports, QSGMII, no PoE, EEE and Sync-E support、-40℃から+85℃、絶縁コーティング
      • 4 x Gigabit Ethernet M12 A-coded ports, QSGMII, PoE+ PSE, EEE and Sync-E support、-40℃から+85℃、絶縁コーティング
  5. ギガビット・イーサネット カッパー ライン・カード
    • CompactPCI Serial 3U ボード
    • 構成変更可能
    • 可能な I/O スロット:4、5、6
    • 可能な構成
      • 4 x Gigabit Ethernet RJ45 ports, passive, no PoE、
        -40℃から+85℃
      • 4 x Gigabit Ethernet RJ45 ports, passive, PoE+、
        -40℃から+85℃
      • 4 x Gigabit Ethernet M12 A-coded ports, passive, no PoE、
        -40℃から+85℃、絶縁コーティング
      • 4 x Gigabit Ethernet M12 A-coded ports, passive, PoE+、
        -40℃から+85℃、絶縁コーティング
  6. 電源
    • PSU 3U
    • 構成変更可能
    • 可能な構成
      • 120 W, 3U 6 HP PSU, wide range input 24 to 110 V DC, 24 V DC nom., output 12 V / 5 V / 3.3 V DC、
        -40℃から+85℃、qualified、絶縁コーティング
      • 120 W, 3U 6 HP PSU, wide range input 100 to 240 V AC, output 12 V / 5 V / 3.3 V DC、
        -40℃から+85℃、qualified、絶縁コーティング
    • 2x セパレート 電源インレットコネクタ
    • 少なくとも1つの外部電圧が供給されれば、正常に動作可能。
  7. 監視および制御(オプション)
    • 専用シェルフ・コントローラ・モニタ 電源、CPUステータス、温度、ファン制御、ステータスLED、電源ボタン
  8. システム制御
    • リモート制御:イーサネット経由及びUSBコンソールからスイッチをリモート制御可能
    • ウォッチドッグ
    • CPU 温度:mirrored through Switch firmware to SNMP table space, readable through management interfaces
  9. スイッチング・マトリックス
    • 29 Gbit/s スイッチング・マトリックス シームレス・スループット 全ポート
    • TCAM based store-and-forward switching
      • TCAM High-Speed switching (Ternary Content-Addressable Memory)
  10. プロトコル及びファンクション
    • ネットワークサポート
      • IPv4 support for transport and management
      • IPv6 support for transport and management
    • DHCP
      • DHCP Option 82
      • DHCP Proxy
      • DHCP snooping
    • DNS
      • DNS Client
      • DNS Proxy
  11. ポート及びポート制御
    • Energy Efficient Ethernet (IEEE 802.3az) 全ポート
  12. スイッチ制御及び監視
    • SNMP v1, v2c and v3 configuration
    • RMON 1, 2, 3 and 9 configuration
    • LLDP
      • IEEE 802.10AB-2005 Link Layer Discovery
      • TIA 1057 LLDP-MED extension
    • sFlow Agent for real time statistics collection
    • OAM
      • IEEE 802.30ah Link and Flow OAM
      • IEEE 802.1ag
      • ITU-T Y.1731 Up- and Down-MEP and MIB
    • HTTP/HTTPS
      • Fully Web manageable through HTTP and HTTPS protocol
  1. リダンダンシー及びフローコントロール
    • Spanning Tree (STP)
      • Spanning Tree, Multiple Spanning Tree and Rapid Spanning Tree with filter tables
      • BPDU Guard and Restrict Role
    • Loop Protection
      • Loop detection as configuration option
    • Protection Switching
      • Secure Ring Protocols: ITU-T G.8031: 1+1; 1:1: 1:N Ethernet Linear Protection Switching and
      • G.8032v2/Y.1344: Ring and Multiple Ring Protection Switching <50 ms
    • Ethernet Virtual Connections
      • BP EVC Services E-Line, E-Lane, E-Tree
    • Link Aggregation
      • Static and IEEE 802.3ad Link Aggregation
  2. セキュリティー
    • Single and Multiple IEEE 802.1X
    • MAC based
    • RADIUS
    • TACACS+
    • ACL based security protocols
  3. VLAN
    • Port and IP subnet based VLAN routing, tagging, re-tagging and priority management
    • VLAN Trunking, GARP VLAN Registration (GVRP)
    • Multicast VLAN Registration (MVR)
    • Voice over IP
      • VOICE VLAN and Auto Voice over IP prioritization
  4. Multicast/IPMC
    • VLAN an Port based IGMP/MLD Multicast and Multicast Proxy for IPv4 and IPv6
    • SSM filtering
    • IPMCv4 and IPMCv6 flood suppression
    • IGMP Querier
    • Explicit Router port handling
  5. QoS
    • Port, Queue, MEF, VCAP, EVC policers
    • Port and Queue ingress and egress shapers
    • Diffserv marking and remarking
  6. Synchronization
    • IEEE 1588v2 Precision Time Protocol
      • 1588v2/PTP support on ports 1 to 12 with one and two-step clocks
      • 1588v2/PTP support on ports 13 to 25 (depending on line card variant)
    • SyncE
      • SyncE Slave on all ports planned as a future extension
    • Time Protocols
      • NTP Client, PTP Client
  7. Provider Bridging
    • IEEE 802.1d, 802.1ad and 802.10d Q-in-Q Provider Bridging
  8. Layer 3 Support
    • Layer 3 classification for i.e. SIP, IP Prot, SProt and DProt based protocols
  9. 電気的特性
    • 電源電圧
      • 24 V, 36 V, 48 V, 72 V, 96 V, 110 V DC nominal; 14.4 to 154 V max. (EN 50155)
      • Power interruption class S2 (10 ms) (EN 50155)
    • 消費電力
      • 消費電力は、PSU及び構成に依存します。
        2x PU20(または2x PU21)使用し最大PoE 電力120Wの場合
      • 標準構成で 30W 未満
      • PSUを除き 100W 未満
      • 最大で 550W 未満 PoEのロード有りの場合(使用するPSUに依存します)
      • 6x ラインカードで 100W 未満 PoEを除き
  10. 機械的特性
    • 形状
      • 210 x 175 x 225 mm max. ブラケット除く
      • 4U, 40HP
    • 可能なマウント方法
      • ウォール・マウント
      • ラック・マウント 19インチラック
      • 19インチラックに横に2台設置できます。
  11. 耐環境性能
    • 鉄道アプリケーション用規格
      • EN 50155: 鉄道車両、車体
    • 温度 動作時
      • EN 50155 class TX: GE1, GP1, GP2使用の基本構成の場合(PoE除く)
      • With fan if the line cards have been configured with the PoE option
      • Without fan if the line cards have been configured without the PoE option
    • 冷却方式: 強制空冷、ファントレイが底に有ります。
    • 温度 保存時: -40℃から+85℃
    • 温度
      • EN 50155: 鉄道車両、車体
    • 振動/衝撃
      • EN 50155: 鉄道車両、車体 class B
    • 高度: -300m 〜 +3,000m
    • コンフォーマル・コーティング:ボード上のコンポーネント
    • IEC 60529: IP20
  12. 安全性
    • 電気的安全性
      • EN 60950-1: Class I equipment
    • フレーマビリティー
      • UL 94V-0
    • 防火
      • EN 45545, hazard class tbd.
  13. EMC
    • EN 55022, EN 50121-3-2, class B (radiated emission)
    • EN 55024, EN 50121-3-2, class A
  14. ソフトウェアサポート
    • 制御用および構成用のファームウエアをインストール済み
