  ■MH70S 主な特徴
MH70S

写真をクリックすると拡大写真をご覧になれます。

MH70Sは、Intel Core i3 / i5 / i7 搭載、モジュラー設計、ビルトツーオーダー構成の産業オートメーション及び鉄道輸送アプリケーション向けの堅牢データストレージ & NAS コンピュータです。
40 HP ターンキー・システム、ラックマウントまたはウォールマウント、ファンレス動作または強制空冷、最大 16GB DDR3 DRAM ECC 付、最大 20 TB ストレージ容量 (RAID レベルと HDD 容量に依存します)、最大 5x ホットスワップ可能な HDD/SSD キャリア (別 RAID 構成)、単一または冗長電源または無停電電源 (AC または DC )、 オプション PCI Express Mini Card スロット ( WLAN, GSM (2G), UMTS (3G), LTE (4G), GPS or GLONASS 用)、オプション PoE PSE 4-ポートスイッチなどを搭載ています。
動作温度範囲は 0℃〜+50℃ で使用可能です。
EN 50155 (鉄道) 規格適合です。





PDF PDFカタログ(340KB)
見積り依頼
AWMH70S-1 170929

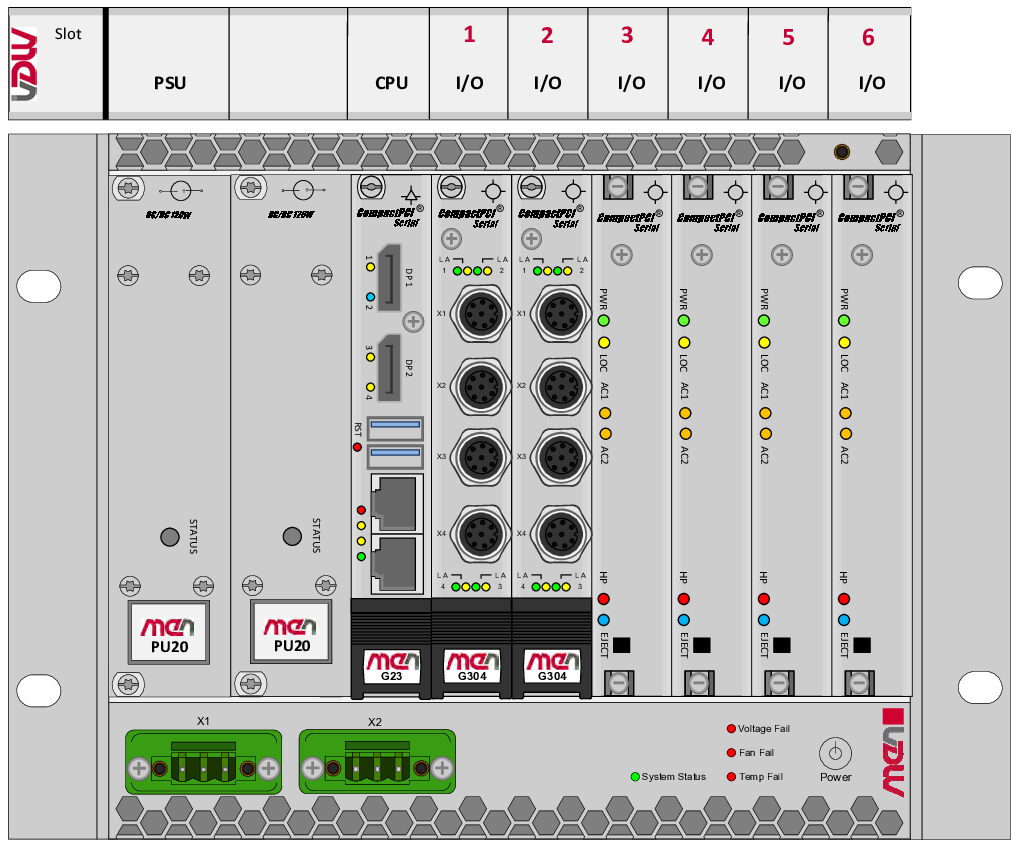

  1. システム特徴
    • モジュラー設計、ビルトトゥーオーダー
    • スロット及びバックプレーン
      • 2 PSU スロット
      • 1 CompactPCI Serial システムスロット
      • 6 CompactPCI Serial ペリフェラルスロット
  2. CPU ボード
    • CPCI Serial 3U ボード
    • 構成変更可能
    • 可能な構成
      • Intel Celeron 2002E 1.5 GHz, 4 GB DDR3 DRAM with ECC, front: 2 DisplayPort, 2 USB, 2 Gb Ethernet (RJ45),
        -40 ℃ 〜 +85 ℃ screened
      • Intel Core i7-4700EQ 2.4 GHz, 16 GB DDR3 DRAM with ECC, front: 2 DisplayPort, 2 USB, 2 Gb Ethernet (RJ45),
        0 ℃ から +60 ℃
    • ストレージ
      • SSD mSATA, 8 GB, -40 ℃ 〜 +85 ℃ または
      • SSD mSATA 3.x, 64 GB, MLC, -40 ℃ 〜 +85 ℃
  3. 監視および制御
    • 専用シェルフコントローラで電源、 CPU ステータス、温度をモニタします。ファンコントロール、ステータス LED 、電源ボタンを制御します。
  4. 電源
    • PSU 3U
    • 構成変更可能
    • 可能構成
      • 120 W, 3U 6 HP PSU, wide range input 24 to 110 V DC, 24 V DC nom., output 12 V / 5 V / 3.3 V DC, -40 〜 +85 ℃,qualified, 絶縁コーティング
      • 120 W, 3U 6 HP PSU, wide range input 100 to 240 V AC, output 12 V / 5 V / 3.3 V DC,-40 〜 +85 ℃,qualified, 絶縁コーティング
    • 2x セパレート電源入力コネクタ
    • 少なくとも1つの外部電源が生きていれば通常に動作します。
  5. PCI Express Mini Card 経由のワイヤレス機能
    • CPCI Serial 3U ボード
    • 構成変更可能
    • 可能な CompactPCI Serial ペリフェラルスロット : 1,2
    • 2 PCI Express Mini Card スロット (USB and PCIe)、 -40 〜 +85 ℃ screened
    • 可能な構成
      • WLAN PCI Express MiniCard DNXA-116, -40 〜 +85 ℃
      • MC7304 PCI Express MiniCard, full-size on USB: LTE, DC-HSPA+, HSPA+, HSDPA, HSUPA, WCDMA, GSM, GPRS, EDGE, and GNSS, -40 〜 +85 ℃
  6. Ethernet インタフェース機能
    • CPCI Serial 3U ボード
    • 構成変更可能
    • 可能な CompactPCI Serial ペリフェラルスロット : 1
    • 可能な構成
      • 4 1000Base-T Ethernet interfaces, 4 RJ45 connectors at fron,
        0 〜 +60 ℃
      • 4 1000Base-T Ethernet interfaces, 4 M12 connectors at front,
        -40 〜 +85 ℃ screened 絶縁コーティング
  1. Ethernet スイッチ機能
    • CPCI Serial 3U ボード
    • 構成変更可能
    • 可能な CompactPCI Serial ペリフェラルスロット : 1 ,2
    • 可能な構成
      • 4-port unmanaged Gigabit Ethernet Switch with PoE, RJ45,
        0 〜 +70(+85) ℃ with qualified components
      • 4-port unmanaged Gigabit Ethernet Switch with PoE, M12,
        0 〜 +70(+85) ℃ with qualified components 絶縁コーティング
  2. ストレージ
    • CPCI Serial 3U ボード
    • 構成変更可能
    • 可能な CompactPCI Serial ペリフェラルスロット : 2, 3, 4, 5, 6
    • 可能な構成
      • 2x 2.5" SATA HDD/SSD shuttle, hot swap, RAID 0, 1 JBOD support,-40 〜 +85 ℃ with qualified components 絶縁コーティング
  3. 機械的特性
    • 形状
      • 210 x 175 x 225 mm max. ブラケット除く
      • 4U, 40 HP
    • マウント方式
      • ウォールマウント
      • ラックマウント、 19インチキャビネット
      • 2 システムを横に並べて19インチシャーシに収納
  4. 耐環境性能
    • 温度 動作時 EN 50155 class TX 構成に依存します
      • 0℃〜+50 ℃ for high performance passenger information / video distribution systems with PoE and fans
    • 温度 保存時
      • -40℃ 〜 +85 ℃
    • 冷却方式
      • 空冷式、ファントレイをシステムの底に設置して強制対流します
    • 湿度 動作時
      • EN 60068-2-30 結露無
    • 湿度 保存時
      • EN 60068-2-30
    • 高度
      • -300m 〜 +3,000m
    • 衝撃
      • EN 61373 category 1 class B
    • 振動
      • EN 61373 category 1 class B
    • 国際保護等級 (IEC 60529): IP20
  5. 安全性
    • 電気的安全性
      • EN 60950-1: Class I equipment
    • フレーマビリティ
      • UL94V-0
  6. EMC
    • EN 55022 class B (radiated and conducted emissions)
    • EN 55024 (immunity)
  7. ソフトウエア・サポート
    • Linux
      • Ubuntu with current LTIB kernel
    • OpenMediaVault for Network Attached Storage
    • Windows Embedded Standard 7 (要御要望)
