■KT8

主な特徴

写真をクリックすると拡大写真をご覧になれます。

KT8は、モジュラー列車制御システム用のSIL4 対応 menTCS セイフ・リモート I/O 8 カード拡張ボックスです。
安全認証 I/O ボード、 QNX 安全OS が搭載でき認証パッケージが可能です。
コントローラ・ボックスおよび他のI/O ボックスとはリアルタイム・イーサネット経由で接続します。
40 HP コンパクトハウジングでラックマウントまたはウォールマウントが可能です。
動作温度は、-40℃ ～ +85℃ (qualified components) (温度拡張版)に対応しています。
EN 50155 規格適合です。

PDFカタログ（443KB）

AWKT8-1 170530

システム特徴

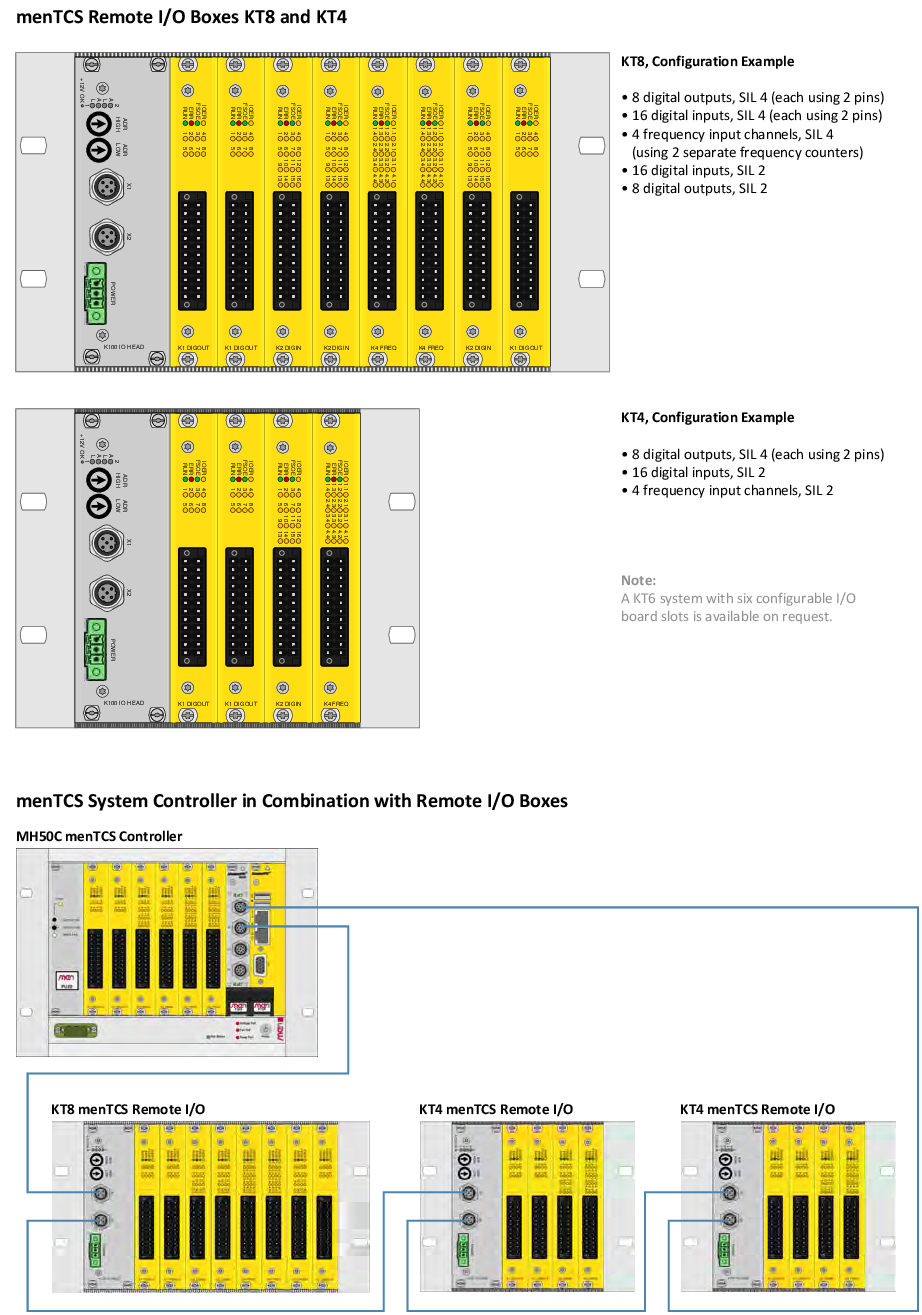

- モジュラー設計、ビルトツーオーダー構成
- スロットおよびバックプレーン
  - 1 x I/O ヘッドスロット
  - 8 x menTCS I/O ボードスロット
- 他の構成も可能です。ご相談下さい。
I/O ヘッド　PSU およびリアルタイム・イーサネット用
- menTCS I/O ヘッド
- 構成変更不可
- K100 menTCS I/O ヘッドユニット
  - PSU: 40 W, 3U 8 HP PSU, 24 ～ 110 V DC 入力, 12 V DC 出力
  - フロント: 2x Fast real-time Ethernet (M12),電源コネクタ, 6 スイッチ, ステータス LED
  - リア: real-time Ethernet (EBUS)
  - -40～+85℃ (qualified)
  - 絶縁コーティング
安全デジタル I/O
- menTCS I/O ボード
- 構成変更可能
- 可能なオプションスロット: 1,2,3,4,5,6,7,8
- 可能な構成
  - 8 デジタル出力,ハイ・サイド・スイッチング, SIL2(SIL4), -40～+85℃ (qualified), 絶縁コーティング
  - 16 デジタル入力, SIL2(SIL4), -40～+85℃ (qualified), 絶縁コーティング
  - 4 周波数入力, SIL2(SIL4), -40～+85℃ (qualified), 絶縁コーティング
監視および制御
- 出力電圧、温度監視
電気的特性
- 供給電圧
  - 24 V, 36 V, 48 V, 72 V, 96 V, 110 V DC nominal; 14.4 to 154 V max. (EN 50155)
  - Power interruption class S2 (10 ms) (EN 50155)
- 消費電力
  - 58 W max.
機械的特性
- 形状
  - 210 x 135 x 130 mm max. ブラケット除く
  - 3U,40HP
- 可能なマウント
  - ウォールマウント
  - ラックマウント 19" キャビネット
  - DIN レイルマウント
  - 2 システムを横に並べて 19" シャーシに収めることができます

耐環境性能
- 鉄道関連規格
  - EN 50155: Rolling stock, vehicle body
- 温度動作時
  - -40℃～+85℃ (qualified components)(温度拡張版),(EN 50155, class TX; EN 50125-3, low temp. class T2, high temp. class TX)
- 冷却方式
  - 空冷式、自然対流式
- 温度保存時
  - -40℃ ～ +85℃
- 湿度
  - EN 50155: Rolling stock, vehicle body
- 衝撃/振動
  - EN 50155: Rolling stock, vehicle body class B
- 高度
  - -300m ～ +3,000m
- ボードコンポーネントは絶縁保護コーティング済みです
- International Protection Rating (IEC 60529): IP20
安全性
- 機能安全性
  - Certifiable to SIL 1, SIL 2, SIL 3 or SIL 4 according to EN 50129, depending on I/O board configuration
- 電気的安全性
  - EN 60950-1: Class I equipment
- フレーマビリティ
  - UL94V-0
- 防火
  - EN 45545, hazard level tbd.
EMC
- EN 50155: Rolling stock, vehicle body
ソフトウェアサポート
- PACY (Process Data Framework for Cyclic Applications)
- QNX

Safe CPU F75P

F75PはIntel社製Atom™ E6xxシリーズプロセッサ(最大1.6GHz)を3基(コントロール・プロセッサx2 二重化冗長設計、I/Oプロセッサx1)を搭載した機能安全(functional safety)設計された３UサイズのCompactPCI PlusIO規格CPUボードです。メモリは各コントロール・プロセッサ毎に512MB DDR2 RAM、I/Oプロセッサ用に1GB DDR2 RAMを搭載しています。2台のF75Pをクラスタリングすることで可用性を高めることも可能です。 Fail-Safe、Fail-Silentアーキテクチャを採用。最高でSIL4認証が可能です。動作温度は-40～+85℃(qualified components)と広範な温度範囲に対応しています。

menTCS: MEN Train Control System
