  ■DC17 主な特徴
DC17


写真をクリックすると拡大写真をご覧になれます。

DC17は、AMD Embedded G-Series T40E Dual-Core 1.0 GHz CPU 搭載の鉄道アプリケーション向け堅牢タッチパネル・コンピュータです。
12.1" ディスプレイ LED バックライト、解像度 1024 x 768 ピクセル、ワイヤレス通信 ( 2G, 3G, 4G, WLAN,GNSS )、MVB インタフェース(オプション)、 外部インタフェースは全て M12 コネクタ経由、などを搭載しています。
ファンレス・メンテナスフリーで動作温度範囲が -40℃〜+70℃(+85℃) と幅広い環境下でも使用可能です。
IP65 (フロント)、 EN 50155 (鉄道) 規格適合です。










PDF PDFカタログ(364KB)
見積り依頼
AWDC17-2 191126
  1. CPU
    • AMD G-Series T40E Dual-Core, 動作周波数 1.0 GHz
  2. ディスプレイ
    • スクリーンサイズ : 12.1"
    • 解像度 : 1024 x 768 ピクセル
    • 輝度 : 350 cd/m2
    • 表示色 : 16.2 M
    • ビューアングル : 水平/垂直 min. +/- 80 度
    • Anti-glare safety glass
    • Ambient light measurement
    • ソフトウエアによる明るさ制御
  3. メモリ
    • システム RAM
      • Soldered DDR3
      • 2 GB
    • mSATA
      • 16 GB (aMLC)
      • 2 GB, 4 GB または 8 GB (オプション)
  4. ワイヤレス機能
    • 下記のデバイスが搭載可能です
      • 1 x PCI Express Mini Card, Full-Mini
      • 1 x M.2 card, Type 3042
      • 2 x micro-SIM cards
  5. フロント・インタフェース
    • タッチパネル
      • Projected Capacitive Touch (PCT)
      • ツーフィンガー・マルチタッチ
    • ステータス LED
    • 光センサー
  6. インシステム・インタフェース
    • mSATA
      • 1 x mSATA slot
    • PCI Express Mini Card
      • 1 x PCI Express Mini Card slot
      • PCIe, USB 2.0
    • M.2
      • 1 x M.2 slot
      • USB 2.0

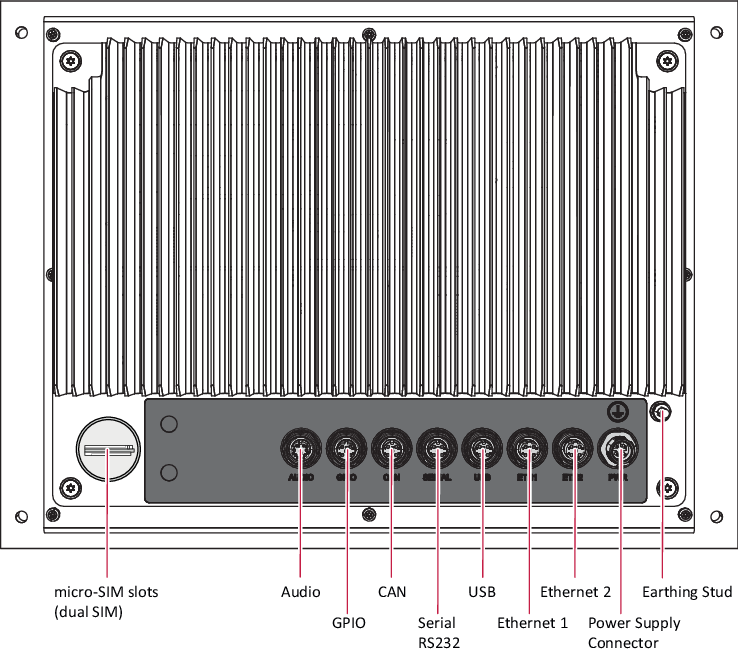

  7. リア・インタフェース
    • Ethernet
      • 2 x 4-pin M12 コネクタ, D-coded, 100BASE-T
    • USB
      • 1 x 5-pin M12 コネクタ, A-coded,USB 2.0
    • アンテナ接続(オプション)
      • 2 x アンテナコネクタ カットアウト
      • 4 x ワイヤレスインタフェースカード
      • 1 x RP-SMA コネクタ 2G,3G,4G 用 (オプション)
      • 1 x SMA コネクタ GPS 用 (オプション)
    • SIM カード
      • 2 x micro-SIM カードスロット, デュアル SIM
    • UART
      • 1 x 5-pin M12 コネクタ, A-coded
      • ソフトウエアで RS422/RS485 に構成可能
    • CAN
      • 1 x 5-pin M12 コネクタ, A-coded
    • GPIO
      • 1 x 5-pin M12 コネクタ, B-coded
    • Multifunctional Vehicle Bus (MVB) (オプション)
      • EMD or ESD+ according to IEC 61375
      • Process Data (PD), Message Data (MD) and Bus Administrator (BA)
      • Available via Duagon PCI Express Mini Card (not included)
    • オーディオ
      • 1 x 8-pin M12 コネクタ, A-coded
      • ボリュームレベルアジャスト可
      • シングルエンド・ステレオライン入力
      • 差動ステレオライン出力
    • 電源供給
      • 1 x 4-pin M12 コネクタ, A-coded
  1. 監視及び制御
    • ウォッチドッグ
    • 動作時間カウンタ
    • パワーサイクルカウンタ
    • CPU温度計測
    • アラームブザー
    • ディスプレイ温度測定 (display off at extreme temperatures)
  2. 電気的特性
    • 電源入力
      • 24V または 110V DC 定格: 14.4 〜 33.6 VDC または 66 〜 154 VDC max. (EN 50155)
      • Power interruption class S2 (10 ms) (EN 50155)
    • 逆極性保護
    • 消費電力 : 概算 30 W
  3. 機械的特性
    • 形状
      • デバイス: W 350 mm x D 260 mm x H 90 mm
      • カットアウト: W 305 mm x H 243 mm
    • 重量
      • 6000 g max.
  4. 耐環境性能
    • 温度 動作時
      • -30℃〜+70℃ ディスプレイ・パネル
      • -40℃〜+70℃ , with up to +85℃ for 10 minutes according to class TX (EN 50155) for the computer
    • 温度 保存時
      • -40℃ 〜 +85℃
    • 冷却方式
      • 自然対流式
      • ファンレス動作
    • 湿度
      • EN 60068-2-30, EN 50155
    • 高度
      • -300m 〜 +3,000m
    • 衝撃
      • EN 61373, EN 50155
    • 振動
      • EN 61373, EN 50155
    • 保護等級
      • フロント : IP65
      • バック、サイド : IP20
    • 内部コンポーネントのコーティングオプションが御座います。
  5. 信頼性
    • MTBF
      • 48,032 h @40℃ according to IEC/TR 62380 (RDF 2000) (model 09DC17-00)
      • 48,195 h @40℃ according to IEC/TR 62380 (RDF 2000) (model 09DC17-01)
  6. 安全性
    • 電気的安全性
      • EN 50153
      • EN 50155
    • 防火
      • EEN 45545-2, hazard level HL3
  7. EMC
    • EN 50121-3-2
  8. BIOS
    • InsydeH2O UEFI Framework
  9. ソフトウエア・サポート
    • Linux
    • Windows
      • Windows 7 Embedded
