  ■DC15 主な特徴
DC15

写真をクリックすると拡大写真をご覧になれます。

DC15はAMD G-Series T40E Dual-Core(1.0 GHz)プロセッサを搭載した10.4インチ 前面キーまたはタッチスクリーンの堅牢パネルコンピュータです。
10.4インチLEDバックライト・ディスプレイ、解像度1024x768ピクセル、2G, 3G, 4G, WLAN, GNSS, MVB インタフェース(オプション), 1x USB 2.0 、2x ファースト・イーサネット、1x CAN (M12 コネクタ経由)などを搭載しています。
ファンレス、メンテナンス・フリー設計です。
幅広い動作温度範囲-40 〜 +70℃ (温度拡張) で使用できます。
IP65 (前面)、EN50155、UIC612 規格に適合しています。






PDF PDFカタログ(159KB)
見積り依頼
AWDC15-2 171227
  1. CPU
    • AMD G-Series T40E dual-core, 動作周波数 1.0 GHz
  2. ディスプレイ
    • 画面サイズ: 10.4"
    • 解像度: 1024 x 768 ピクセル
    • 輝度: 350 cd/m2
    • 表示色: 16.2 M
    • ビューアングル: +/- 80 度 min. 水平/垂直
    • Anti-glare safety glass
    • Ambient light measurement
    • Software controlled display brightness
  3. メモリ
    • システムメモリ
      • Soldered DDR3
      • 2 GB
    • mSATA
      • 16 GB (aMLC)
      • 2 GB, 4 GB or 8 GB (オプション)
  4. ワイヤレス機能
    • 次のデバイスが搭載可能
      • One PCI Express Mini Card, Full-Mini
      • 1 x M.2 card, Type 3042
      • 2 x micro-SIM card
  5. フロント・インタフェース
    • タッチ・パネル (オプション)
      • Projected Capacitive Touch (PCT)
      • Two finger multi-touch
    • ステータス LED
    • 光センサ
    • フロント・キー (オプション)
      • 32 keys with tactile feedback
      • UIC612-01 適合 (Display System in Driver Cabs)
  6. オンボード・インタフェース
    • mSATA
      • 1 x mSATA スロット
    • PCI Express Mini Card
      • One PCI Express Mini Card スロット
      • PCIe, USB 2.0
    • M.2
      • 1 x M.2 スロット
      • USB 2.0
  7. リア・インタフェース
    • Ethernet
      • 2 x 4-pin M12 コネクタ, D-coded, 100BASE-T
    • USB
      • 1 x 5-pin M12 コネクタ, A-coded, USB 2.0
    • アンテナ・コネクタ (オプション)
      • 2 x アンテナ・コネクタ カットアウト
      • 4 x ワイヤレス・インタフェース カード
      • 1 x RP-SMA コネクタ, 2G, 3G, 4G 用 (オプション)
      • 1 x SMA コネクタ GPS 用 (オプション)
    • SIM カード
      • 2 x micro-SIM card スロット, dual SIM
    • UART
      • 1 x 5-pin M12 コネク, A-coded
      • Software-configurable as RS232/RS422/RS485
    • CAN
      • 1 x 5-pin M12 コネク, A-coded
    • GPIO
      • 1 x 5-pin M12 コネク, B-coded
    • Multifunctional Vehicle Bus (MVB) (オプション)
      • EMD or ESD+ IEC 61375 適合
      • Process Data (PD), Message Data (MD) and Bus Administrator (BA)
      • Available via Duagon PCI Express Mini Card (not included)
    • オーディオ
      • 1 x 8-pin M12 コネク, A-coded
      • Adjustable volume level
      • Single ended stereo line in
      • Differential stereo line out
    • 電源供給
      • 1 x 4-pin M12 コネク, A-coded
  1. 監視および制御
    • ウォッチドッグ
    • 動作時間カウンタ
    • パワーサイクル・カウンタ
    • CPU 温度測定
    • Buzzer for signaling alarm
    • ディスプレイ温度測定 (display off at extreme temperatures)
  2. 電気的特性
    • 電源供給
      • 24 V または 110 V DC nominal; 14.4 to 33.6 V または 66 V から 154 V DC max. (EN 50155)
      • Power interruption class S2 (10 ms) (EN 50155)
    • 逆極性保護
    • 消費電力
      • 30 W 概算

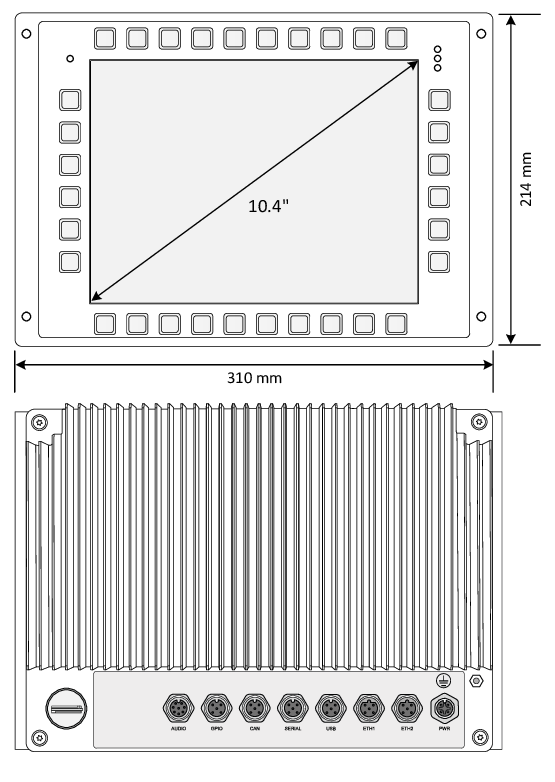

  3. 機械的特性
    • 形状
      • デバイス: (W) 310 mm, (D) 214 mm, (H) 75 mm
      • カット・アウト: (W) 280 mm, (H) 205 mm
    • 重量
      • 約 4,500 g
  4. 耐環境性能
    • 温度 動作時
      • -30 ℃ から +70 ℃ ディスプレイ・パネル
      • -30 ℃ から +70 ℃ with up to +85 ℃ or 10 minutes according to class TX (EN 50155) for the computer
    • 温度 保存時
      • -40 ℃ から +85 ℃
    • 冷却方式: ファンレス動作、自然空冷
    • 湿度 EN 60068-2-30, EN 50155
    • 高度: -300m 〜 +3,000m
    • 衝撃: EN 61373, EN 50155
    • 振動: EN 61373, EN 50155
    • 内部コンポーネント はコーティング済
    • IP 保護等級
      • IP65 (Front)
      • IP20 (Back and sides)
  5. 信頼性
    • MTBF
      • 236,505 h @ 40 ℃ according to IEC/TR 62380 (RDF 2000) (model 09DC15-00))
  6. 安全性
    • 電気的安全性
      • EN 50153
      • EN 50155
    • 防火
      • EN 45545-2, hazard level HL3
  7. EMC
    • EN 50121-3-2
  8. BIOS
    • InsydeH2O UEFI Framework
  9. ソフトウェアサポート
    • Linux
    • Windows
      • Windows 7 Embedded
