  ■BL70W 主な特徴
BL70W






写真をクリックすると拡大写真をご覧になれます。

BL70WはIntel® Core™ i7(1.7GHz)プロセッサを搭載した鉄道自動車輸送のワイヤレス・アプリケーション向けのメンテナンスフリーのボックスコンピュータです。
4x PCI Express® Mini Card スロット(GSM(2G)、UMTS(3G)、LTE(4G)、WLAN、9xアンテナ・カット・アウト)、8x microSIMカードスロット、GPS/GLONASSインタフェース、2x Gb Ethernet、2x USB 2.0、2x DisplayPort®インタフェースなどを搭載しています。
ファンレス、伝導冷却方式で幅広い動作温度範囲-40 〜 +70℃(screened)(+85℃ 10分間)で使用できます。
EN 50155規格適合、ISO 7637-2 (E-mark for automotive)規格適合,保護等級 IP20。
内部コンポーネントはコーティング済み。




PDF BL70W-PDFカタログ(228KB)
見積り依頼
 AWBL70W-2 180130
  1. CPU
    • Intel Core i7-3517UE
      • 1.7GHz プロセッサ動作周波数
      • 2.8GHz 最大ターボ動作周波数
    • チップセット
      • QM77 Platform Controller Hub (PCH)
  2. メモリ
    • 4MB last level キャッシュ i7プロセッサに内蔵
    • 4GB DDR3 SDRAM システムメモリ
      • ソルダード
      • DDR3 ECC付
      • 最大1066 MHz メモリバス周波数
  3. ストレージ
    • 1 X microSD カードスロット USB 2.0 経由
    • 1 X mSATA スロット
      • SATA Revision 2.x サポート
      • 最大レート 300MB/s(3Gbit/s)
    • シリアル ATA (SATA)
      • 1ポート 2.5" ハードディスク/SSD 用 ユニットハウジング内に実装
      • SATA Rev. 2.x サポート
      • 最大レート 300MB/s (3 Gbit/s)
  4. グラフィックス
    • プロセッサおよびチップセットに内蔵
    • 最大解像度 2560X1600
    • 2x DisplayPort®インタフェース経由

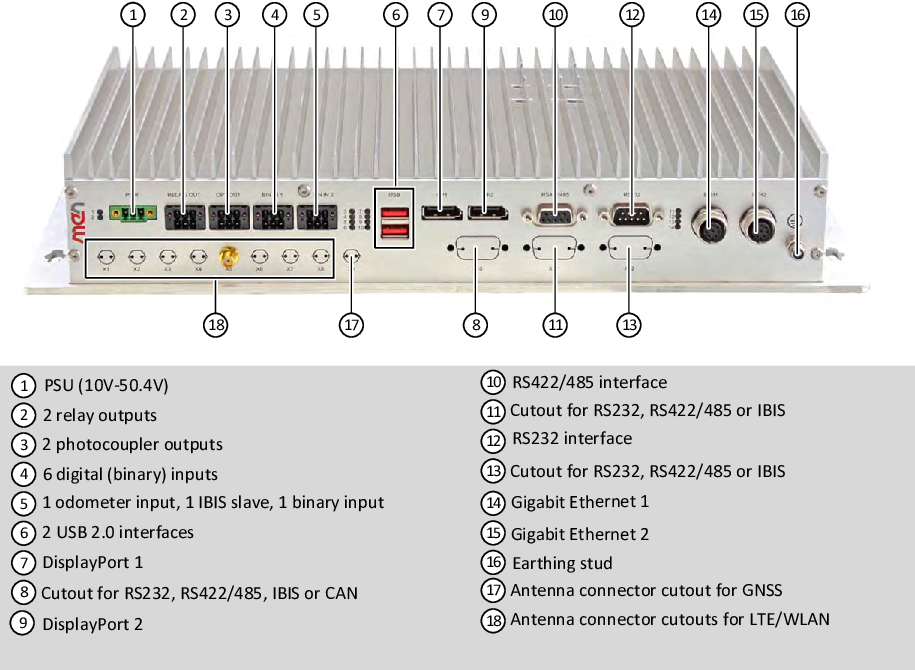

  5. フロントI/O
    • 2 X DisplayPort® 1.1a インタフェース)
      • AUX チャネル、ホットプラグ検出
    • 2 X Gigabit Ethernet
      • M12 コネクタ経由
      • 電気的に絶縁
    • 2 X USB 2.0
      • タイプ A コネクタ経由
    • 7 X 汎用入力
      • 入力電圧範囲 0V〜154V (電源電圧とは独立)
      • 入力信号周波数 最大10Hz
    • 2 X リレー出力
      • 最大スイッチング電流 0〜30V: 2A
      • 最大スイッチング電流 30〜72V: 0.9A
      • 最大スイッチング電流 72〜154V: 0.3A
      • 最大スイッチング電圧: 154V
      • 最大スイッチング周波数: 1Hz
      • 最小寿命 @1A、30V、20cpm: 100.000
      • 電気的に絶縁
    • 2 X フォトカプラ (shutters)
      • 最大スイッチング電圧: 154V
      • 最大電流: 120mA (スイッチングおよび連続)
    • 1 X オドメーター入力
      • 計数オドメーター・パルス 最大周波数 2kHz
    • 1 X IBIS スレーイブ インタフェース
      • 最大ボーレイト 19.2 kBaud
      • 電気的に絶縁
    • GNSS インタフェース
      • 周波数帯: GPS (L1), Glonass (L1, FDMA), Galileo (E1)
      • スタンダード: NMEA, RTCM 104
      • 32チャンネル GNSS アーキテクチャ
      • 精度: 1.5m
      • A-GPS
      • Time-To-First-Fix - cold start: 35 s 以下
      • Time-To-First-Fix - warm start / aided start: 1s
      • GNSSレシーバ用オドメーター入力
    • RS232
      • D-sub コネクタ フロントパネル
      • データレイト 最大 115,200 bit/s
      • 360バイト 送信/受信 バッファ
      • ハンドシェイクライン: RTS、CTS
      • 電気的に絶縁
    • RS422/485
      • D-sub コネクタ フロントパネル
      • 全二重または半二重
      • 電気的に絶縁
    • 2 X SA-Adapter スロット シリアルI/O用
      • RS232, RS422/485, IBIS マスタ 用
    • 1 X SA-Adapter スロット
      • RS232, RS422/485, IBIS、CAN 用
    • 14 X LED
      • 4 X イーサネット リンク アクティビティ ステータス用
      • 2 X 汎用バードステータス用
      • 8 X ユーザ用
  1. 4 PCI Express® Mini Card スロット
    • 主な用途
      • モバイル: GSM (2G)、UMTS (3G)、LTE (4G)など
      • ワイヤレス通信: WLAN / WiFi IEEE 802.11など
      • Real-Time Ethernet 機能、 Hilscher PCI Express Mini card 経由
    • 2 X microSIM カードスロット 、各 PCI Express Mini Card
    • PCI Express 及び USB インタフェース
  2. その他
    • リアルタイム・クロック
      • バッファード ゴールド・キャップ 最大72h)
  3. 電気的特性
    • 供給電圧
      • 24V および 36V 入力 EN50155規格適合
      • 24V 入力  ISO 7637-2 (E-mark)規格適合
      • 10〜50.4 V 入力電圧範囲
      • EN 50155 power interruption class S2
    • 消費電力
      • 24 W typ.
  4. 機械的特性
    • 形状
      • H 66mm x W 390mm x L 215mm
    • 重量
      • 約 3Kg
  5. 耐環境性能
    • 温度 動作時
      • -40℃〜+70℃ (screened)(温度拡張版,伝導冷却)、 10分間 +85℃ class Tx (EN50155) 規格適合
      • ファンレス動作
    • 温度 保存時
      • -40℃ 〜 +85℃
    • 湿度 動作時/保存時
      • 結露無しで最大95%
    • 高度
      • -300m 〜 +3,000m
    • 衝撃
      • 50 m/s2, 30 ms (EN 61373)
    • 振動
      • function: 1 m/s2, 5 Hz - 150 Hz (EN 61373)
      • lifetime: 7.9 m/s2, 5 Hz - 150 Hz (EN 61373)
    • 内部コンポーネントはコーティング済みです。
    • IP 保護
      • IP20
  6. 信頼性
    • MTBF
      • 198,000 h @ 40 ℃ according to IEC/TR 62380 (RDF 2000)
  7. 安全性
    • フレーマビリティ
      • UL94V-0
    • 防火
      • EN 45545-2 (Railway)
      • ECE-R118 (Automotive)
    • 電気的安全性
      • EN 50153
      • EN 50155
  8. EMC (Automotive)
    • ECE R10 (E-mark)
    • ISO 10605 (ESD)
  9. EMC (Railway)
    • EN 50121-3-2
  10. BIOS
    • InsydeH2O UEFI Framework
  11. ソフトウェアサポート
    • Windows 7
    • Windows Embedded Standard 7
    • Linux
