  ■BL70S 主な特徴
BL70S










写真をクリックすると拡大写真をご覧になれます。

BL70S は Intel Core i3/i5/i7 (最大 1.7GHz) プロセッサを搭載した鉄道・自動車アプリケーション向けストレージ・コントロール用のメンテナンスフリー堅牢ボックスコンピュータです。
最大 16 GB DDR3 DRAM (ECC 付)システムメモリ、2x HDD/SSD シャトル(ホットプラグ対応、RAID 0/1)、4ポート Gb Ethernetスイッチ(PoE付)、1x Gb Ethernetアップリンク、1x PCI Express Mini Card スロット(2 x SIM スロット付,
 WLAN、GSM(2G)、UMTS(3G)、LTE(4G)、GPS GLONASS 用) 、2x スロット (IBIS、RS232、RS485、RS422 用)、24 及び 36VDC nom. class S2 PSU などを搭載しています。
ファンレス、伝導冷却方式で幅広い動作温度範囲 -40 〜 +70℃ (screened)(+85℃ 10分間)で使用できます。
EN 50155 (鉄道) 規格適合、ISO 7637-2 (E-mark 自動車) 規格適合。
内部コンポーネントはコーティング済み。


PDF BL70S-PDFカタログ(139KB)
見積り依頼
 AWBL70S-2 180228
  1. CPU
    • 次の CPU をサポートしています
      • Intel Core i7-3517UE, Dual Core, 1.7 GHz, 4 MB Cache, 17 W
      • Intel Core i3-3217UE, Dual Core, 1.6 GHz, 3 MB Cache, 17 W(御要望)
      • Intel Celeron 1047UE, Dual Core, 1.4 GHz, 2 MB Cache, 17 W(御要望)
      • Intel Celeron 927UE, Single Core, 1.5 GHz, 1 MB Cache, 17 W(御要望)
      • Intel Celeron 827E , Single Core, 1.4 GHz, 1.5 MB Cache, 17(御要望)
    • チップセット
      • QM77 Platform Controller Hub (PCH)
  2. メモリ
    • 4MB last level キャッシュ i7プロセッサに内蔵
    • システムメモリ
      • ソルダード DDR3 ECC 付
      • 2 GB (御要望) または
      • 4 GB または
      • 8 GB (御要望) または
      • 16 GB (御要望)
  3. ストレージ
    • 以下が搭載可能です
      • 2 x 2.5" SATA HDD/SSD ドライブ, 外部シャトル経由
      • 1 x microSD カード
      • 1 x mSATA ディスク
  4. グラフィックス
    • プロセッサおよびチップセットに内蔵
    • 最大解像度 2560 X 1600 ピクセル
    • 1 x DisplayPort インタフェース経由

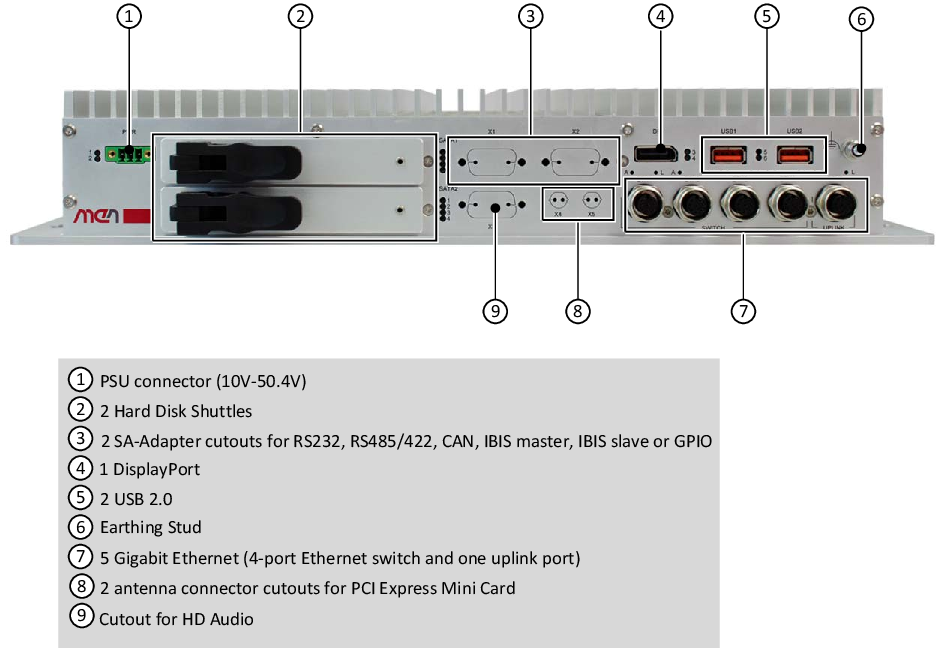

  5. フロント インタフェース
    • ビデオ
      • 1 X DisplayPort® 1.1a , AUX チャネル、ホットプラグ検出
    • SATA
      • 2 X 2.5" SATA HDD/SSD シャトル, SATA Revision 2.x (3 Gbit/s), hot-pluggable (with independent devices)
      • 4 X ステータス LED チャネル毎
    • USB
      • 2 X タイプ A コネクタ, USB 2.0 (480 Mbit/s)
    • Ethernet
      • 5 X M12 コネクタ, 1000BASE-T (1 Gbit/s), 4-port Ethernet switch and one uplink または
      • 御要望: 5 X M12 コネクタ, 100BASE-T (100 Mbit/s), 4-port Ethernet switch and one uplink または
      • 御要望: 5 X M12 コネクタ, 100BASE-T (100 Mbit/s), 4-port Ethernet switch, 1000BASE-T (1 Gbit/s), one uplink
      • 2 X リンク アクティビティ LED チャネル毎
      • Power over Ethernet PSE support on all ports, for four powered devices total
    • アンテナ接続
      • 2 X アンテナコネクタ カットアウト, linked to PCI Express Mini Card, for various types (SMA,reverse SMA, QMA, FME)
    • レガシーシリアル I/O
      • 2 X SA-Adapter カットアウト 次の様な用途用
      • RS232, not optically isolated, -40..+85 ℃ screened, conformal coating
      • RS422/485, full duplex, optically isolated, -50..+85 ℃ screened, conformal coating
      • RS232, optically isolated, -40..+85 ℃ screened, conformal coating
      • CAN bus ISO high-speed, optically isolated, -40..+85 ℃ screened, conformal coating
      • 8 digital I/O channels, -50..+85 ℃ with qualified components, conformal coating, no RoHS
      • IBIS slave interface, isolated, -40..+85 ℃ screened, conformal coating
      • GPS receiver, SMA antenna, isolated, -40..+85 ℃ qualified, conformal coating
    • 追加 ステータス LED
      • 2 X 一般システムステータス
      • 4 X ユーザ LED
    • パワーサプライ
    • オーディオ (御要望)
      • 無 または
      • 1 X 9-pin D-sub コネクタ, HD Audio with stereo in/out and SPDIF out, including HD Audio codec
  6. In-System インタフェース
    • mSATA
      • 1 X mSATA スロット, SATA Revision 2.x (3 Gbit/s)
    • PCI Express Mini Card
      • 1 X スロット, for mobile service, wireless communication, positioning or real-time Ethernet functions such as
      • GLONASS and GPS PCI Express MiniCard (full size), 3-axis Gyro sensor, -40..+85 ℃ with qualified components
      • Audio interface for mobile wireless cards, with SIM card holder, -40..+85 ℃ screened
      • PCI Express Mini Card, CANopen Slave or Master interface, Hilscher
      • PCI Express Mini Card, Real-Time Ethernet Slave or Master interface, Hilscher
      • PCI Express Mini Card, Profibus Slave or Master interface, Hilscher
      • PCI Express Mini Card, DeviceNET Slave or Master interface, Hilscher (on request)
      • WLAN PCI Express MiniCard DNXA-116, -40 to +85 ℃ screened, storage temperature -40 to +85 ℃
      • MC7304 PCI Express MiniCard, full-size on USB: LTE, DC-HSPA+, HSPA+, HSDPA,HSUPA,WCDMA, GSM, GPRS, EDGE, and GNSS, -40 to +85 ℃
      • Two microSIM card slots (Dual SIM)
      • PCI Express and USB interface
  1. 監視および制御
    • システムコントローラ
      • 2 X フロントパネル LED システムステータス用
    • リアルタイム・クロック スーパーキャパシタバックアップ付
      • 保持: 72 h
  2. 電気的特性
    • 絶縁電圧
      • 1500 VDC 対シールド
    • 供給電圧
      • 24V および 36V 入力 EN50155 規格適合
      • 24V 入力  ISO 7637-2 (E-mark)
      • 入力電圧 48V,72V,110V (御要望)
      • EN 50155 power interruption class S2
      • イグニッション信号 フロント
    • 消費電力
      • 24 W typ.
  3. 機械的特性
    • 形状
      • H 66mm x W 390mm x L 215mm
    • 重量
      • 4.25 kg (model 09BL70S00 in standard housing)
      • 5.5 kg (model 09BL70S00 in 19" insertion frame)
  4. 耐環境性能
    • IP 保護等級
      • IP20
      • その他の等級は御要望にて対応可能
    • 温度 動作時
      • -40℃〜+70℃ (screened)(温度拡張版), 10分間 +85 ℃ class Tx (EN50155) 規格適合
      • ファンレス動作
    • 温度 保存時
      • -40℃ 〜 +85℃
    • 湿度 動作時/保存時
      • 結露無しで最大95%
    • 高度
      • -300m 〜 +3,000m
    • 衝撃
      • 50 m/s2, 30 ms (EN 61373)
    • 振動
      • function: 1 m/s2, 5 Hz - 150 Hz (EN 61373)
      • lifetime: 7.9 m/s2, 5 Hz - 150 Hz (EN 61373)
    • 内部コンポーネントはコーティング済みです。
  5. 信頼性
    • MTBF
      • 203,819 h @ 40 ℃ according to IEC/TR 62380 (RDF 2000)
  6. 安全性
    • フレーマビリティ
      • UL94V-0
    • 防火
      • EN 45545-2 (Railway)
      • ECE-R118 (Automotive)
    • 電気的安全性
      • EN 50153
      • EN 50155
  7. EMC (Automotive)
    • ECE R10 (E-mark)
    • ISO 10605 (ESD)
  8. EMC (Railway)
    • EN 50121-3-2
  9. ソフトウェアサポート
    • Windows 7
    • Windows Embedded Standard 7
    • Linux
  10. BIOS
    • InsydeH2O UEFI Framework
