  ■BL51E 主な特徴
BL51E




写真をクリックすると拡大写真をご覧になれます。

BL51Eは、Intel Atom E3900(最大クワッドコア、1.6GHz) CPU 搭載 鉄道自動車輸送アプリケーション向け堅牢ボックス・コンピュータです。
最大 8 GB DDR3 DRAM ( ECC 付)システムメモリ,1x HDD/SSD シャトル、4x Gb Ethernet ポート (2 ポート PoE+ 付 オプション)、4 PCI Express Mini Card スロット (micro-SIM スロット付)、WLAN, 4G LTE, GPS または GLONASS、2x USB 2.0, 2x DisplayPort, 1x CAN, 4x UART などを搭載しています。
動作温度範囲が -40℃〜+85℃ (温度拡張、伝導冷却式) ファンレス動作と幅広い環境下でも使用可能です。
EN 50155 (鉄道)、ISO 7637-2 (E-mark 自動車) 規格適合です。




PDF PDFカタログ(421KB)
見積り依頼
AWBL51E-2 180130
  1. CPU
    • 次の CPU から選択できます
      • IIntel Atom x5-E3930, dual core, 1.3 GHz, 6.5 W (要御要望)
      • Intel Atom x5-E3940, quad core, 1.6 GHz, 9.5 W (要御要望)
      • Intel Atom x7-E3950, quad core , 1.6 GHz, 12 W
  2. メモリ
    • システムメモリ
      • Soldered DDR3, ECC 付
      • 8 GB
  3. ストレージ
    • 下記のストレージが搭載可能です
      • SSD 2.5" (SATA)
      • SD カード
      • HDD 2.5" (SATA)
    • 下記のストレージを搭載しています
      • eMMC (soldered) ; 16 GB
  4. グラフィックス
    • プロセッサグラフィックス
    • 最大解像度: 4096x2160 ピクセル @ 60Hz, 24 bpp (DisplayPort 1.2a)
  5. ワイヤレス機能
    • GNSS
    • LTE
    • WLAN
  6. Power Over Ethernet (要御要望)
    • PSE (Power Sourcing Equipment)
    • Supply classes: 0, 1, 2, 3, 4
    • Number of powered devices: 2 max. (30.8 W max. total)

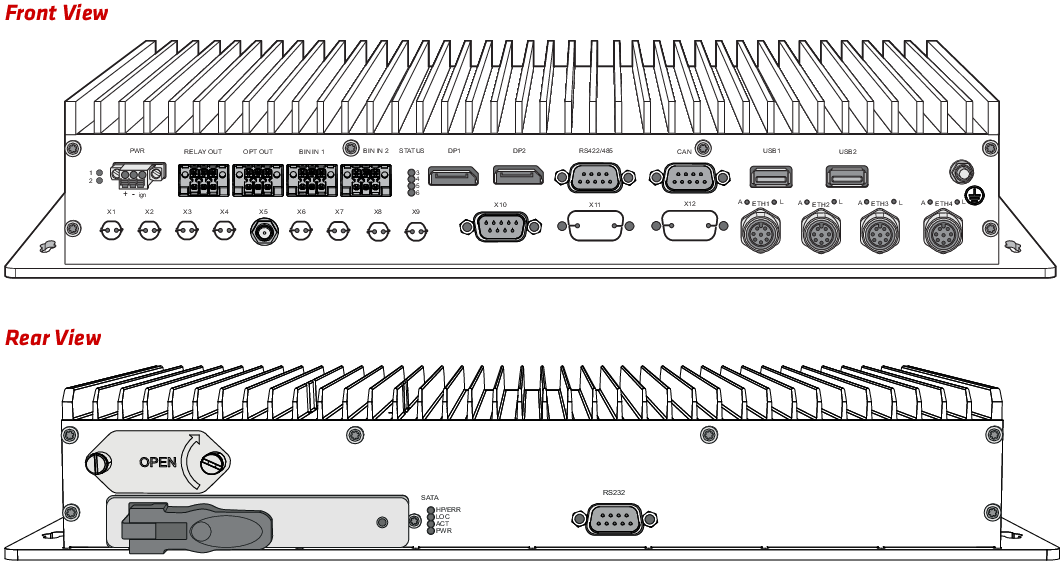

  7. フロント・インタフェース
    • ビデオ
      • 2x DisplayPort コネクタ
    • オーディオ
      • 1x 9-pin D-Sub コネクタ
      • オーディオ・ライン・アウト
    • USB
      • 2x Type A コネクタ、ホスト、 USB 2.0
    • Ethernet
      • 4x M12 コネクタ、X-coded 、1000BASE-T
      • 2 link,activity LED (各チャネル毎)
      • 2 ポート Power Over Ethernet (PoE) 機能付 (オプション)
    • デジタル入力
      • 2 x 6-pin PCB プラグ
      • 入力電圧範囲: 10 V 〜 50.4 VDC 、電源電圧とは独立
      • 電気的に絶縁
    • リレイ出力
      • 1 x 6-pin PCB プラグ
      • 2 x リレイ出
      • 電気的に絶縁
    • フォトカプラー出力
      • 1 x 6-pin PCB プラグ
      • 2 x フォトカプラー出力
      • Used as shutters
      • 電気的に絶縁
    • オドメーター入力
      • 1 x 6-pin PCB プラグ
      • 電気的に絶縁
    • IBIS スレイブ・インタフェース
      • 1 x 6-pin PCB プラグ
      • 電気的に絶縁
    • GNSS インタフェース
      • 1 x SMA アンテナコネクタ
    • アンテナ接続(オプション)
      • 8 x アンテナコネクタ カットアウト
      • ワイヤレス・インタフェース・カード毎に2個
    • レガシーシリアル I/O (オプション)
      • 2 x D-Sub コネクタ カットアウト
      • SA-Adapters ,RS232, RS422/485, IBIS 用
    • RS422/485
      • 1 x 9-pin D-Sub コネクタ
      • 全二重まやは半二重
      • 電気的に絶縁
    • CAN バス
      • 1 x 9-pin D-Sub コネクタ
      • 非絶縁
    • ステータス LED
      • 2 x システムステータス LED
      • 4 x ユーザ LED
    • 電源供給
      • 1 x 電源インレット・コネクタ
  1. イン・システム・インタフェース
    • PCI Express Mini Card
      • 4 x PCI Express Mini Card スロット
      • Slot A: Full-Mini; PCIe, USB 2.0
      • Slot B: Full-Mini; PCIe, USB 2.0
      • Slot C: Full-Mini; USB 2.0
      • Slot D: Full-Mini; USB 2.0
    • SIM カード
      • 8 x micro-SIM カードスロット、 dual SIM
  2. リア・インタフェース
    • SATA
      • 1 x 2.5" SATA HDD/SSD シャトル, SATA Revision 2.x, hot-pluggable
      • 4 x ステータス LED
    • SD カードスロット
    • RS232
      • 1 x 9-pin D-Sub コネクタ
      • 非絶縁
  3. 監視および制御
    • システムコントローラ
    • リアルタイム・クロック
      • スーパー・キャパシタ・バックアップ付
      • データ保持: 72 h
  4. 電気的特性
    • 供給電圧
      • 24 V DC および 36 V DC nom. EN 50155 適合
      • 24 V DC nom. ISO 7637-2 適合
      • 110 V nom. 入力電圧 オプション
      • 48 V, 72 V, 110 V nom. EN 50155 適合 要御要望
      • Power interruption class S2 (10 ms) EN 50155 適合
    • 絶縁電圧: 1500 VDC 対シールド
  5. 機械的特性
    • 形状
      • W 390 mm x D 215 mm x H 66 mm
    • 重量
      • 概算 4.25 kg (box PC 標準ハウジング)
      • 概算 5.5 kg (box PC 19" insertion frame)
  6. 耐環境性能
    • 温度 動作時
      • -40℃〜+70℃ , +85℃ 10 分間 class TX (EN 50155) 適合
    • 温度 保存時
      • -40℃ 〜 +85℃
    • 冷却方式
      • ファンレス動作、自然対流式
    • 湿度
      • EN 50155:2007 (+25/+55 ℃, 90-100% )
    • 高度
      • -300m 〜 +3,000m
    • 衝撃: EN 61373:2010
      • Vehicle body (Cat.1, class B: 50 m/s2/30 ms)
    • 振動: EN 61373:2010
      • Vehicle body (Cat.1, class B: 10 min @ 1.01 m/s2 and 5 h @ 5.72 m/s2)
      • Vehicle body (Cat.1, class A: 10 min @ 0.75 m/s2 and 5 h @ 4.25 m/s2)
    • 内部コンポーネントは絶縁コーティング済 です
    • 保護等級
      • IP20 (IEC 60529)
      • 他 IP レベルも対応可能です
  7. 信頼性
    • MTBF 186.024 h @ 40℃ according to IEC/TR 62380 (RDF 2000) (model 09BL51E00)
  8. 安全性
    • 電気的安全性
      • EN 50155:2007
      • EN 50153:2014
      • EN 50124-1:2001 + A1:2003 + A2:2005
    • 防火
      • EN 45545-2:2013 + A1:2015, hazard level HL3 (railway)
      • ECE R118 (automotive)
  9. EMC
    • 鉄道
      • EN 50121-3-2:2015 (radiated emission)
      • EN 50121-3-2:2015 (conducted emission)
      • EN 50121-3-2:2015 (immunity)
    • 自動車
      • ECE R10 Rev.5 (radiated emission)
      • ECE R10 Rev.5 (conducted emission)
      • ECE R10 Rev.5 (immunity)
  10. BIOS
    • AMI Aptio UEFI Firmware
  11. ソフトウエア・サポート
    • Windows
      • Windows 10 IoT Enterprise
    • Linux
