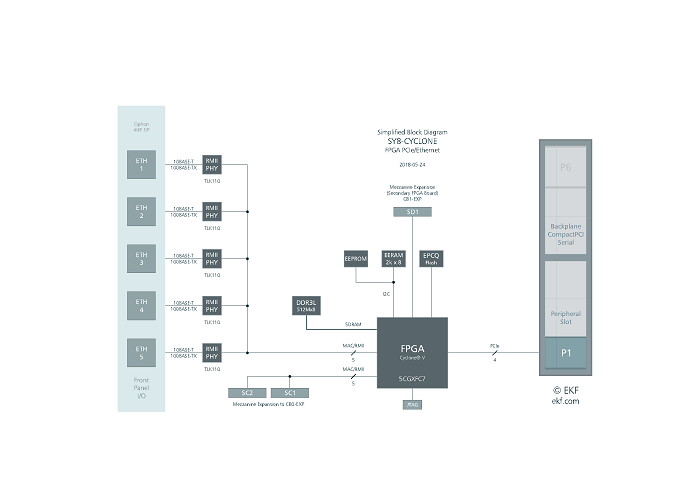

- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP/8HP 100x160mm (8HP 10 x 100BASE-T1 front ports)
- 2 ボードアセンブリ 3U 8HP (20 x 100BASE-T1 front ports)
- cPCI-S バックプレーン コネクタ P1 (最大 PCIe x 4)
- FPGA
- Intel (Altera) 5CGXFC7C6F23I7N FPGA
- ハード IP PCI Express インタフェース
- 産業用温度範囲 -40℃ 〜 +85℃
- 150K ロジックエレメント
- アダップティブ ロジックモジュール (ALM) 56480
- 225920 レジスタ
- Variable-precision DSP ブロック 156
- 18 x 18 乗算器 312
- Alternate scalable FPGA devices on request (C4, C5, C9)
- ネットワーク
- 5 x RJ45 フロントパネルコネクタ (w. integrated magnetics)
- オプション 追加 5 x RJ45 フロントパネルコネクタ ( w. mezzanine card)
- C80-EXP メザニンカード オプション (8HP common front panel assembly)
- 100BASE-TX & 100BASE-T1 Ethernet
- PHYs TLK110, suitable for industrial Ethernet (e.g. EtherCAT, SERCOSIII, VARAN, ProfiNET, Ethernet/IP)
- PHYs wired via RMII I/F to FPGA differential I/O
- FPGA IP based Ethernet MACs (RMII)
- 特徴
- 2 メザニンコネクタ SC1/SC2 オプションメザニンカード C80-EXP (5 x PHY) 用
- スケーラブルデザイン 5 x RJ45 4HP フロントパネル, 10 x RJ45 8HP フロントパネル
- Alternate usage of SC1/SC2 for custom specific I/O
- Mezzanine connector SD1 for C81-SI optional secondary FPGA mezzanine card (scalable FPGA design - single or dual FPGA solution)
- Alternate usage of SD1 for custom specific I/O and test/debug
- Custom specific basic FPGA board and/or mezzanine FPGA module design on request
- Custom specific front I/O mezzanine card design on request (e.g. M12-D connectors)
|
- アプリケーション
- 一般産業ネットワーク, FPGA プログラマブル
- Ethernet スイッチ および/または Ethernet NIC 機能
- 産業 Ethernet ミクストプロトコル
- Split-systems, hybrid systems, or system expansion applications
- EtherCAT, SERCOSIII, VARAN, ProfiNET, Ethernet/IP
- マルチプロトコルルータ, ゲイトウエイ, ブリッジ, ファイアウォール, セキュリティ
- リアルタイムアプリケーション
- エッヂコンピューティング, IIoT
- データ収集, データ・コンセントレータ, データ・アクセレレータ
- プログラミングサポート
- FPGA リファレンス・デザイン (for Intel Quartus Prime design software)
- Linux テストツール
- カスタム仕様 FPGA プログラミング 要御要望
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- coating, sealing, underfilling 用御要望
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 24.8 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
