   SXD-FIREWORKS 主な特徴
SXD-FIREWORKS


写真をクリックすると拡大写真をご覧になれます。

SXD-FIREWORKS は, CompactPCI Serial ・ PCI Express 光ケーブルのターゲット・サイド・アダプタカードです。
3U PICMG CPCI-S.0 システムプスロットコントローラです。
1 x ケーブリング・ポート PCIe Gen3 x8 or x4 MPO/MTP フロント・パネル バルクヘッド・アダプタ。
動作温度範囲は, 0℃〜+70℃ (商用動作温度範囲) およびオプションで -40℃〜+85℃ (産業用温度範囲,温度拡張版)に対応しています。














PDF  PDFカタログ(623KB)
見積り依頼
AWSXDFIREWORKS-1 211130
  1. 概要
    • PCI Express 外部光ケーブル ターゲットサイドアダプタ, Gen3 x8
    • CompactPCI Serial (PICMG CPCI-S.0) システムスロットコントローラ (for PCIe resources only)
    • シングル・ユーロカードサイズ 100x160mm , 高さ 3U
    • CompactPCI Serial バックプレーン コネクタ P1, P2, P5 PCI Express Gen3
    • Enables two peripheral slots organized x8/x8 (suitable for fat pipe peripheral slot cards)
    • Gen3 PCI Express 24-lanes パケットスイッチ オンボード
    • Protective clamshell version available
  2. ケーブリング
    • 光 PCIe Gen3 ケーブリング 最大 100m , オス/メス MTP/MPO パッチ・ケーブル
    • 24-Fiber パッチ・ケーブル PCIe x8 link 用
    • 12-Fiber パッチ・ケーブル PCIe x4 link 用
    • 適合規格 : TIA-604-5-D (FOCIS 5), TIA-568-C.3, IEC-61754-7-1
    • オンボード Samtec FireFly PCUO-G3 光トランシーバ, ソケット
    • 1 x ケーブリング・ポート PCIe Gen3 x8 or x4, MTP/MPO フロント・パネル バルクヘッド・アダプタ
    • 同時に 2 システムまたはデバイスに接続可能
    • CompactPCI Serial ホストにリモートで制御されたシステムに適しています
    • Samtec FireFly PCUO トランシーバを使用した PCI Express 光ケーブインタフェースに接続されたホストアダプタに接続可能
  1. アプリケーション
    • 高速で高速レスポンスシステム
    • 分散コンピューティング - host to target システム ヒエラルキー
    • オプション ピア・ツー・ピア コンピューティング - スペシャル TCP/IP スタック (Dolphin) 可能
    • スプリットシステム, ハイブリッドシステム, システム拡張アプリケーション
    • ダイレクトホスト・ツー・ターゲット・デバイス接続 例 SSD マスストレージ・システム
    • CompactPCI Serial 用のメインティングホスト・コントローラボード SX6-FIREWORKS も御座います
    • Mating PCI Express host adapter card available from 3rd party vendor
  2. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • Coating, sealing 対応可能
    • 長期供給可能
    • RoHS 認証
    • 動作温度範囲 0℃〜+70℃ 商用動作温度範囲
    • 動作温度範囲 オプションで -40℃〜+85℃ 産業用温度範囲 温度拡張版, Samtec PTUO トランシーバ使用
    • 保存温度範囲 -40℃ 〜 +85℃ max. gradient 5 ℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 93.6 年
    • EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合


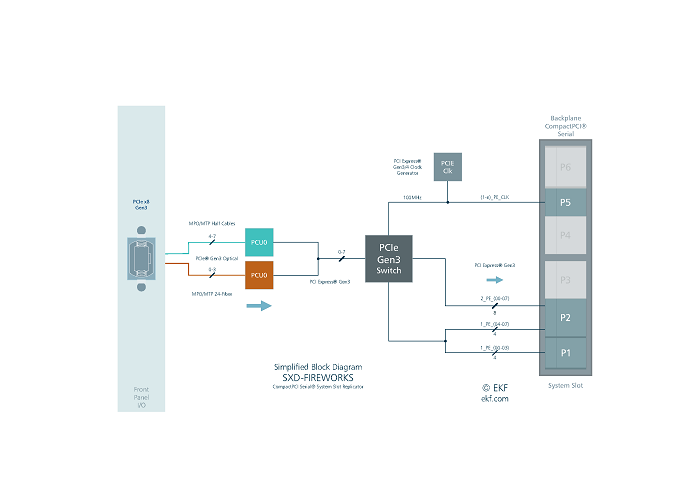

システムブロック図

システムブロック図

PDF  ブロック図 PDF(23KB)
