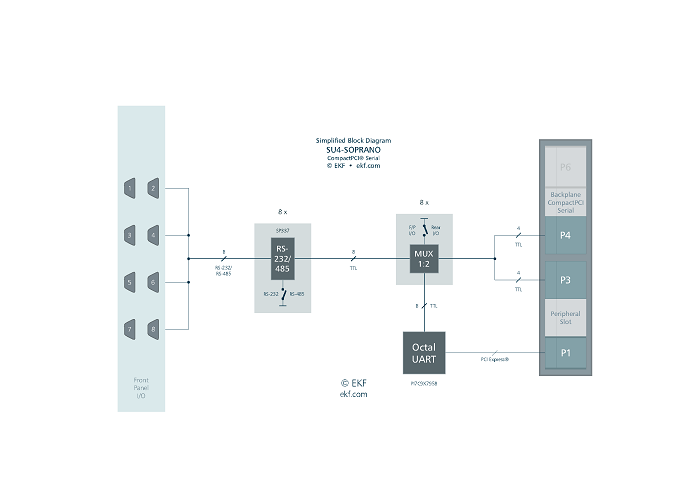

- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- Suitable for CompactPCI Serial peripheral slot (PCI Express enabled)
- CompactPCI Serial バックプレーン コネクタ P1 (for PCI Express, single lane link)
- オプション CompactPCI Serial バックプレーン コネクタ P3, P4 リア I/O 用
- UART
- Pericom PCI Express octal UART PI7C9X7958
- 8 x ハイパフォーマンス 950-class UART
- 16C550 ソフトウエアコンパチブル
- 128 バイト FIFO , トランシーバ/レシーバ 毎
- 最大ボーレート 15Mbps
- XON/XOFF インバンド・フローコントロール
- CTS/RTS または DSR/DTR アウトオブバンド コントロール
- データフレイム 5,6,7,8,9 bit
- クロック プリスケール 4 〜 46
- フロントパネル I/O

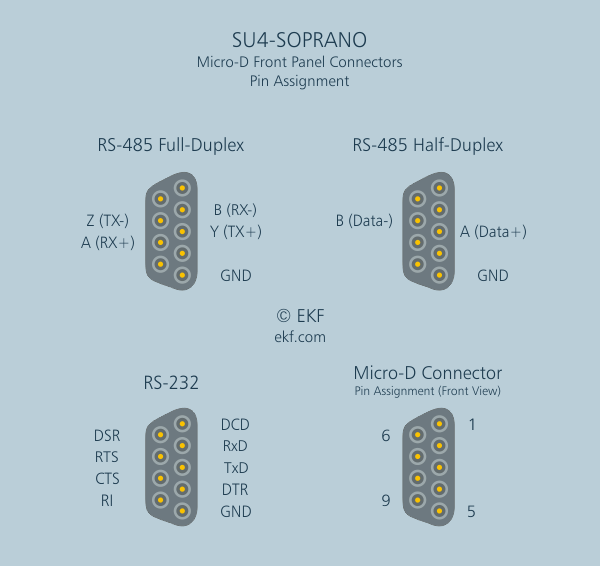

- 8 x フロントパネル Micro-D 高密度オスコネクタ
- 8 x マルチプロトコル トランシーバ RS-232/RS-485 EXAR SP337EU

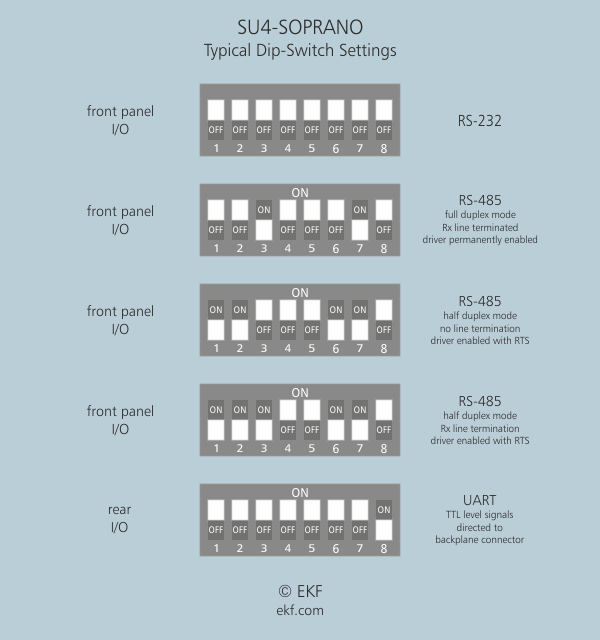

- オンボード DIP スイッチによりポート毎にプロトコル設定可能
- 最大 データレイト 15Mbps RS-485 モード

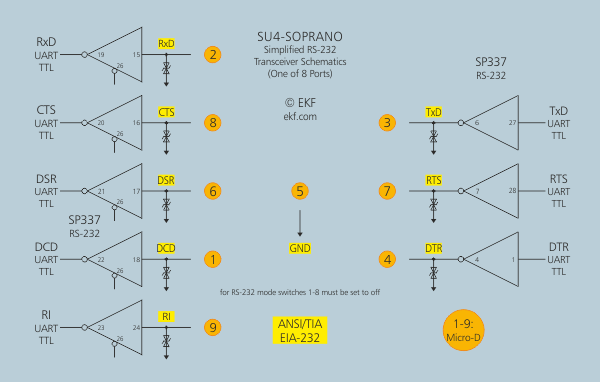

- 3 ドライバ, 5 レシーバ RS-232 (COM port assignment)
- 2 ドライバ, 2 レシーバ RS-485

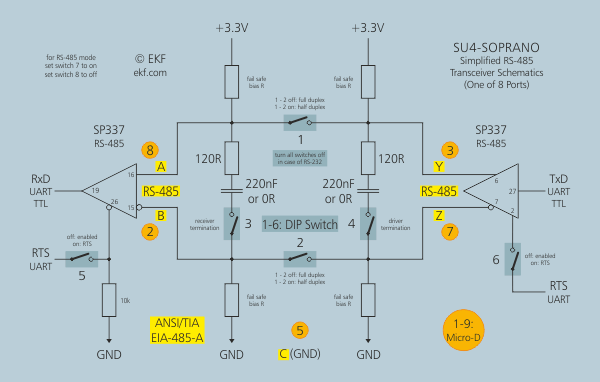

- RS-485 全二重 または 半二重 構成, アドバンスト ファイルセーフ

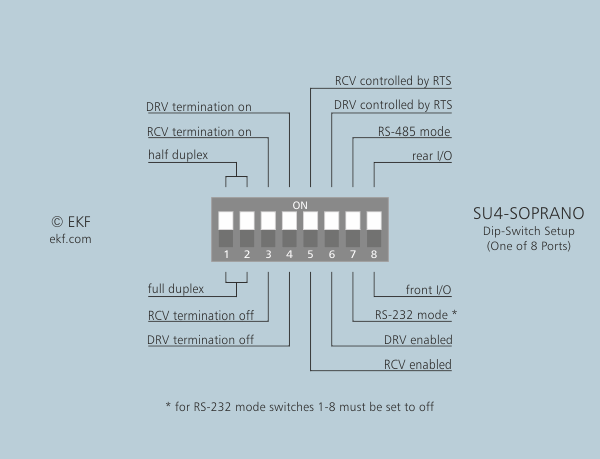

- オンボード DIP スイッチにより RS-485 ターミネーション on/off 選択可能
- 1/8th Unit load - up to 256 receivers on RS-485 bus
- 高 15kV ESD 保護 (human body model)
- Micro-D ケーブルのアセンブル可能 , 例) Micro-D から D-Sub オス/メス
|
- オプション リア I/O
- オーダリングオプション CompactPCI Serial バッグプレーンコネクタ P3, P4 リア I/O 用
- DIP スイッチにより 8 UART ポートを個別に P3. P4 バッグプレーンコネクタ (TTL レベル)に接続変更可能
- カスタム仕様のリア I/O モジュール設計, RS-232 または RS-485, 絶縁
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
- 保存温度範囲 -40℃ 〜 +85℃ max. gradient 5 ℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 28.4 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
