- 概要

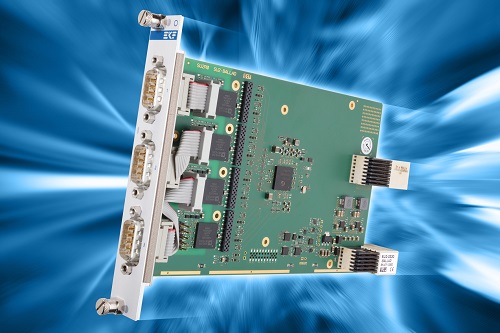

- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- Suitable for CompactPCI Serial peripheral slot (PCI Express enabled)
- CompactPCI Serial バックプレーン コネクタ P1 (for PCI Express, single lane link)
- オプション CompactPCI Serial バックプレーン コネクタ P4 リア I/O 用
- UART

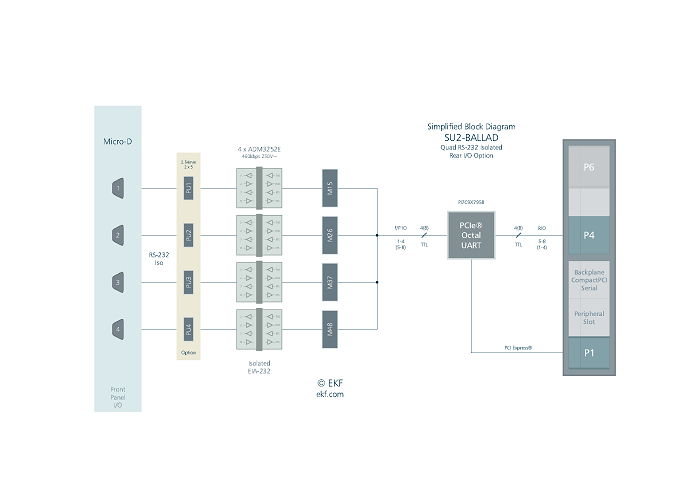

- Diodes (Pericom) PCI Express octal UART PI7C9X7958
- 8 x ハイパフォーマンス 950-class UART
- 16C550 ソフトウエアコンパチブル
- 128 バイト FIFO , トランシーバ/レシーバ 毎
- 最大ボーレート 15Mbps
- XON/XOFF インバンド・フローコントロール
- CTS/RTS アウトオブバンド・フローコントロール
- 専用 DE (ドライバ・イネーブル) および RE# (レシーバ・イネーブル) コントロール
- データフレイム 5,6,7,8,9 bit
- クロック プリスケール 4 〜 46
- Windows WHQL デバイスドライバ サポート
- RS-232 トランシーバ
- 5kV rms 絶縁バリア RS-232 トランシーバ (Analog Devices isoPower ADM3252E)
- トランシーバは EIA/TIA-232-E 仕様にミートします
- 最大データレイト 460kbps (each board tested @921.6kbps)
- +/-8kV,+/-15kV ESD保護,トランシーバ 入力/出力 ピン
- コモンモード過渡耐性 > 25 kV/µs
- Suitable for high noise data communications and diagnostic ports
- フロントパネル I/O

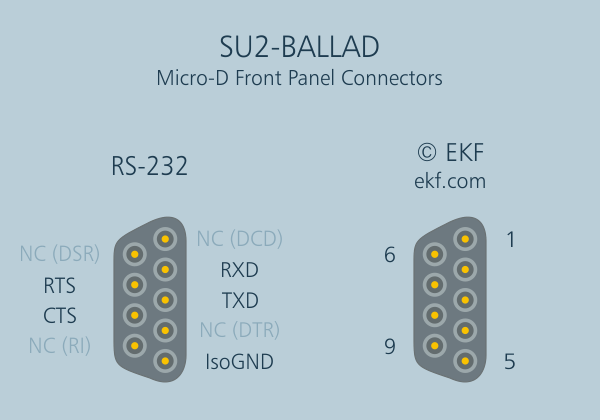

- 4 x フロントパネル Micro-D 9-pin 高密度オスコネクタ
- RS-232 フロントポートの絶縁, 各ポート毎 および 対ボード回路
- Micro-D ケーブル・アッセンブリ可能, 例) Micro-D から D-Sub オス/メス
- オーダー・オプション D-Sub 9-pin フロントパネル・コネクタ (4 ports require 8HP F/P)
- オプション 2 x D-Sub 9-pin フロントパネル・コネクタ 要御要望 (4HP, 2 x micro ribbon flat cable
assembly)
- オプション 3 x D-Sub 9-pin フロントパネル・コネクタ 要御要望 (4HP, front handle replaced by
screw lock)
- オプション 4 x D-Sub 9-pin フロントパネル・コネクタ 要御要望 (8HP, 4 x micro ribbon flat cable
assembly)
- オプション 追加 4 x フロントパネル・ポートRS-232 または RS-485
(by means of mezzanine expansion connectors and SUA-RIO or SUB-RIO configured
as mezzanine module) (8HP F/P)
|
- オプション リア I/O
- 4 x リア I/O UART ポート (TTL レベル)
(wired to P4 for optional usage with RIO module)
- Each rear I/O UART port suitable for versatile use with an appropriate
transceiver on a RIO module, e.g. RS-232 or RS-232, isolated or non-isolated
- 標準リア I/O モジュール 可能
(SUA-RIO for 4 x RS-232 isolated, SUB-RIO for 4 x RS-485 isolated)
- オプションで 全 8 ポート リア I/O 可能にです (SUC-RIO)
- カスタム仕様 リア I/O モジュール設計可能です
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
- 保存温度範囲 -40℃ 〜 +85℃ max. gradient 5 ℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 34.6 年
- EC 規則 EN55022, EN55035, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
