EKF SYSTEM

   SU1-TWIST 主な特徴
SU1-TWIST


写真をクリックすると拡大写真をご覧になれます。

SU1-TWIST は, CompactPCI Serial 4 ポート 絶縁 RS485 インタフェース・ボードです。
3U 4HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
動作温度範囲は, -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版) に対応しています。

















PDF  PDFカタログ(5,589KB)
見積り依頼
AWSU1TWIST-2 240328
  1. 概要
    • CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
    • シングル・ユーロカードサイズ 3U 4HP 100x160mm
    • Suitable for CompactPCI Serial peripheral slot (PCI Express enabled)
    • CompactPCI Serial バックプレーン コネクタ P1 (for PCI Express, single lane link)
    • オプション CompactPCI Serial バックプレーン コネクタ P4 リア I/O 用
  2. UART
    • Pericom PCI Express Octal UART PI7C9X7958
    • 8 x ハイパフォーマンス 950-class UART
    • 16C550 ソフトウエアコンパチブル
    • 128 バイト FIFO , トランシーバ/レシーバ 毎
    • 最大ボーレート 15Mbps
    • XON/XOFF インバンド・フローコントロール
    • CTS/RTS または DSR/DTR アウトオブバンド コントロール
    • データフレイム 5,6,7,8,9 bit
    • クロック プリスケール 4 〜 46
    • Windows WHQL デバイスドライバ サポート
  3. RS-485 トランシーバ
    • 5kV rms 絶縁バリア RS-485/RS-422 トランシーバ (Analog Devices ADM2682)
    • 半二重 全二重 設定可能
    • +/- 15 kV ESD保護, RS-485 入力/出力 ピン
    • トランシーバ最大データレイト 16Mbps
    • 1 PartyLine バス当たり 最大 256 ノード接続可能 (driver enable control via dedicated UART mode select outputs)
    • オープン, 短絡, ファイル・セーフ レシーバ入力
    • コモンモード過渡耐性 > 25 kV/µs
    • 過熱保護
  4. フロントパネル I/O
    • 4 x フロントパネル Micro-D 9-pin 高密度オスコネクタ
    • RS-485 フロントポートの絶縁, 各ポート毎 および 対ボード回路
    • オンボード DIP スイッチにより 半二重/全二重 切替 および ライン終端 オン/オフ
    • Micro-D ケーブル・アッセンブリ可能, 例) Micro-D から D-Sub オス/メス
    • オーダー・オプション D-Sub 9-pin フロントパネル・コネクタ (4 ports require 8HP F/P)
    • オプション 2 x D-Sub 9-pin フロントパネル・コネクタ 要御要望 (4HP, 2 x micro ribbon flat cable assembly)
    • オプション 3 x D-Sub 9-pin フロントパネル・コネクタ 要御要望 (4HP, front handle replaced by screw lock)
    • オプション 4 x D-Sub 9-pin フロントパネル・コネクタ 要御要望 (8HP, 4 x micro ribbon flat cable assembly)
  1. オプション リア I/O
    • オーダー・オプション CompactPCI Serial バッグプレーン コネクタ P4 リア I/O 用
    • 4 x リア I/O UART ポート (TTL レベル)
      (wired to P4 for optional usage with RIO module)
    • Each rear I/O UART port suitable for versatile use with an appropriate transceiver on a RIO module, e.g. RS-232 or RS-485, isolated or non-isolated
    • 標準リア I/O モジュール 可能
      (SUA-RIO for 4 x RS-232 isolated, SUB-RIO for 4 x RS-485 isolated)
    • オプションで 全 8 ポート リア I/O 可能にです (SUC-RIO)
    • カスタム仕様 リア I/O モジュール設計可能です
  2. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • Coating, sealing 対応可能
    • 長期供給可能
    • RoHS 認証
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
    • 保存温度範囲 -40℃ 〜 +85℃ max. gradient 5 ℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF 43.5 年
    • EC 規則 EN55022, EN55035, EN60950-1 (UL60950-1/IEC60950-1) 適合

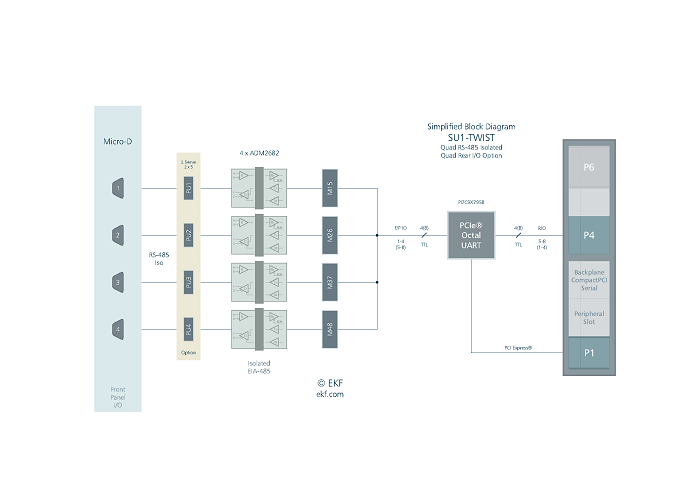

システムブロック図

システムブロック図


全二重トランシーバ簡略回路図

Simplified Transceiver Schematics - Full Duplex


半二重トランシーバ簡略回路図

Simplified Transceiver Schematics - Half Duplex

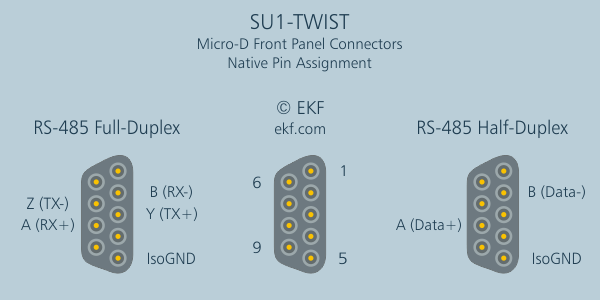

Micro-D コネクタ ピン配置

Micro-D Connector Pin Assignment

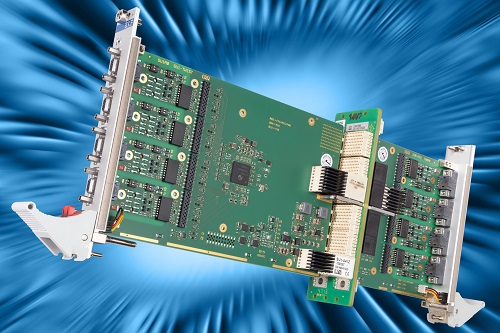

SU1-TWIST と SUB-RIO 8 ポート 4HP アッセンブリ

SU1-TWIST w. SUB-RIO Eight Port 4HP Assembly

PDF  ブロック図 PDF(21.5KB)

PDF  トランシーバ簡略回路図 PDF(24KB)

PDF  Micro-D コネクタ ピン配置 PDF(16.5KB)
