- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード

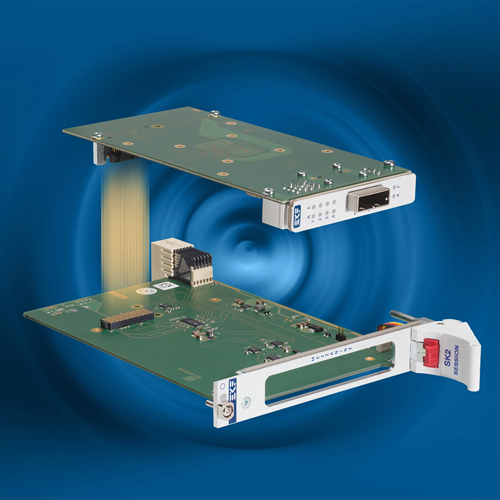

- アセンブリ・ユニットには SK2-SESSION キャリアボードおよび DS1-LEOPARD XMC モジュールが必要です
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- CPCI-S バックプレーン・コネクタ P1
- XMC モジュール キャリアボード, XMC コネクタ J15 装備
- PCI Express Gen1 (2.5Gbps) または Gen2 (5.0Gbps) サポート
- 双方向 PCIe リドライバ/リピータ, 信号の品質最適化の為
- PCI Express クロック・ドライバ, 信号の品質最適化の為
- XMC
- フォームファクタ XMC シングル幅 メザニンカード 149mm x 74mm
- XMC から ホストボードまでの積み重ねの高さ 10mm
- ホスト I/F コネクタ P15 XMC (オプション XMC 2.0)
- x 1, x 2 or x 4 lane PCI Express 2.0 (5.0 Gbps) ホスト インタフェース
- Marvell PCI Express 2.0 to SAS-2.0 and SATA-3.0 ホストコントローラ 88SE9445
- 4 x SAS/SATA 6Gbps インタフェース・ポート (backward support 3Gbps and 1.5Gbps)
- Native Command Queuing
- Marvell ドライバ 利用可能
|
- SAS
- Front bezel Mini SAS connector 4X (SFF-8088) for attachment of external
devices
- シールドされたコネクタ, ユニバーサル・キー 6, 4, 2 (SAS)
- 一般的な Mini Multilane 4X (SFF-8088) ケーブル アセンブリ 26-conductors に適切
- Splitter cable assemblies available from Mini SAS to 4 x SATA (Y-cable
Xover/Fanout)
- Mini SAS 4X cable length 1m, 2m typically, up to 5m on request
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- Coating, sealing 対応可能
- RoHS 認証 2011/65/EC
- 動作温度範囲 0℃ 〜 +70℃ (商用用温度範囲)
- 動作温度範囲 -40℃ 〜 +85℃ (産業用用温度範囲) 要ご要望
- 保存温度範囲 -40℃ 〜 +85℃ max. gradient 5 ℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF tbd.
- EC 規則 N55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
