- 概要
- シングル・ユーロカードサイズ 3U 100x157mm
- フロントパネル幅 8HP

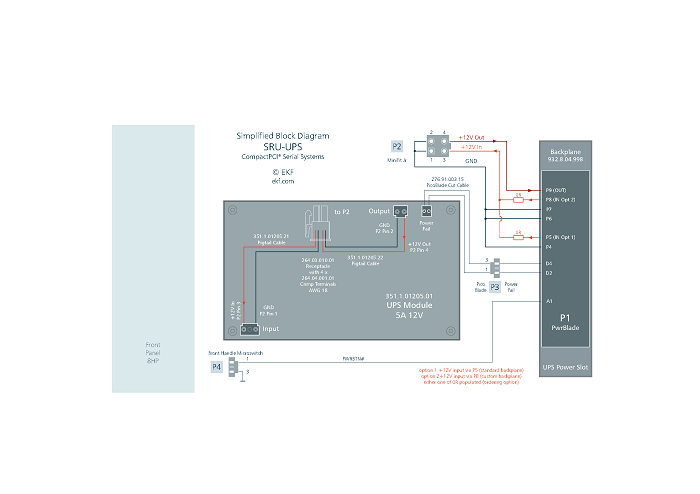

- PwrBlade バックプレーンコネクタ (+12V DC 入力, +12V DC 出力)
- +12V DC 入力 PwrBlade P4/P5 経由 (external cable assembly, from external power
supply)
- オプション +12V DC 入力 PwrBlade P6/P8 経由 (custom backplane routing)
- Custom CompactPCI Serial backplanes w. dual power slots available, for
removable power supply and SRU-UPS adjacent in-line
- UPS
- 追加電源と共にインラインオペレーション
- For usage on a standard backplane PwrBlade slot - DC input pins P4/P5 (option
1)
- For usage on a custom backplane PwrBlade slot - DC input pins P6/P8 (option
2)
- デュアル電源スロット付カスタムバックプレーン可能 (PSU および UPS)
- 通常動作は +12V 入力から出力バイパスモード
- 入力パワーフェイル発生時は自動的にバックアップ動作になります。
- 入力電圧 12VDC (11.6VDC to 16VDC)
- 入力電流 5.8A nom.
- 出力電力 60W ノーマルモード (バイパス) および バックアップモード
- 出力電圧 通常 (バイパス) モード VIN - 0.3V @100% ロード
- If possible, adjust input voltage to +12.3VDC for compensation of voltage
loss
- 出力電力 バックアップモード +12VDC +-2%, < 30mV リップル, 97% 効率 typ.
- バックアップ 対 ロード電流 @ 25 ℃ typ. 14s @5A, 20s @3.5A, 35s @2A, 70s @1A
- 入力電圧 +11.5VDC 以下でパワーファイル検出
- バックアップ電源ソースはオンボード スーパーキャパシタ 4 x 100F
- Intelligent capacitor charge sharing
- チャージ電流最大 6.2A (出力ロードに依存)
- 出力ロード無のチャージ時間 < 60s
- フルロード無のチャージ時間 約 150s
- 動作温度範囲 -20 ℃ 〜 +70 ℃
- オプション パワーファイル信号出力
- CPU カード UEFI (BIOS) はパワーファイル時の OS エマージェンシーシャットダウンをサポート
- 利用可能なボード SC4-CONCERTO, SC5-FESTIVAL (PWR_FAIL#), および PC7-FESTIVAL (FAL#)
- UEFI Setup allows variable delay and additional settings
|
- 特徴
- FCI/Amphenol PwrBlade バックプレーンヘッダ, 9 x パワー 24 x 信号コンタクト
- Pin assignment similar to nVent and Trenew removable power supplies (AC
contacts = NC)

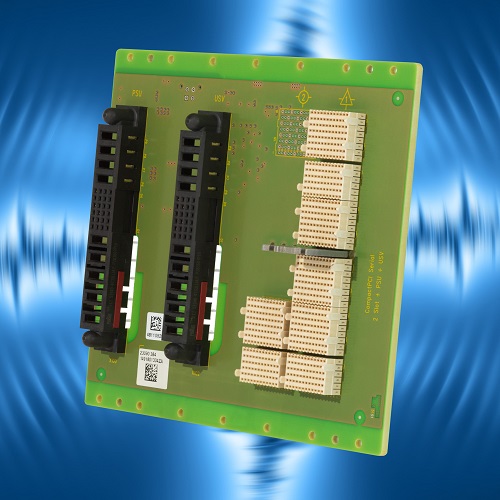

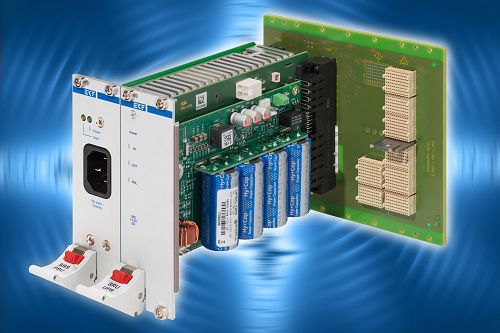

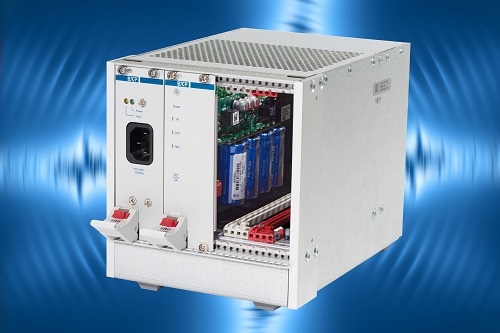

- COTS CompactPCI Serial backplane available with two adjacent (8HP pitch)
PwrBlade slots for removable power supply and and SRU-UPS (EKF part no.
932.8.04.998)
- Backplane usage is scalable - if an UPS is not required power supply can
be moved into UPS slot
- カスタムバックプレーン CompactPCI Serial またはその他の Eurocard 用 御要望にて対応可能です。
- Front handle micro-switch can be used as system power button replacement
- アプリケーション
- 短時間バックアップソリューション (e.g. bridging the time gap from general power failure to emergency generator startup)
- Can be used to backup the system until normal shutdown of the operating system has been accomplished (shutdown initiated by power fail output signal from PSU or UPS)
- Heat dissipation improvement of adjacent high power cards e.g. CPU/GPU/FPGA
- システム信頼性向上
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 -20 ℃ 〜 +70 ℃
- 保存温度範囲 -20 ℃ 〜 +85 ℃
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 230.6 年
- EC 規則 EN55024, EN55032, EN62368-1 (CE) 適合
|
