- 概要

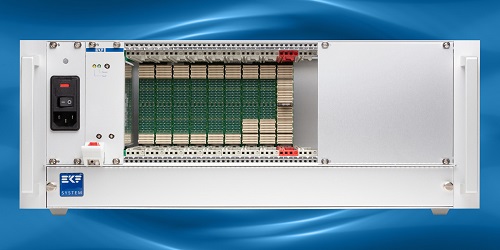

- 19 インチラック CompactPCI Serial バックプレーン
- プラグ接続可能な電源およびバックプレーン
- 形状 482.6mm x 177mm x 282mm (W x H x D), 4U/84HP
- 産業用グレードハイドレンジ入力電源
- ボトムマウントファンユニット
- カードスロット
- PICMG CompactPCI Serial PCI Express ベース バックプレーン
- 9 x CompactPCI Serial カード 3U/4HP, IEEE カードガイドレイル
- 1 x CompactPCI Serial システムスロット (CPU カード) 右詰め
- メザニンサイドカード用スペアガイドレイル ((8HP CPU ボードアセンブリ)
- 8 x CompactPCI Serial ペリフェラルスロット (I/O およびマスストレージ カード)
- AC 電源 (SRS-8401)
- トータル 300W
- 入力レンジ 90-264VAC, 50-60Hz, 定格入力電流 1.3A@230V, 出力過電圧保護
- 出力 12VDC 25A (min. 0A), 5VSB 2.5A (min. 0A)
- ライン/ロード レギュレーション < 2% , リップル/ノイズ < 1%pp
- 効率 > 90%
- アクティブ PFC 0.99
- 絶縁電圧 > 4kVDC
- 短絡 オーバーロード 保護, 熱的保護
- I2C モニタリング
- EMI フィルタリング EN55022 Class B, FCC
- 動作温度範囲 -40 ℃ 〜 +70 ℃ フルレンジ
- 安全性認証 : UL/CUL 60950-1:2005 (2nd Edition) Am 1:2009, EN 60950-1:2006, EN
60950-1:2006/A11:2009, EN 60950-1:2006/A1:2010, EN 60950-1:2006/A12:2011
- 電源バックプレーンにに適した PwrBlade コネクタ (Amphenol/FCI)
- フロント AC 電源プラグ (IEC プラグ)
|
- DC 電源 (SRS-8410)
- トータル 300W
- 入力レンジ ノミナル 24-110VDC(16.8-137.5VDC), 出力過電圧保護
- 定格入力電流 25A@14.4VDC
- 出力 12VDC 25A (min. 0A), 5VSB 2.5A (min. 0A)
- ギュレーション ライン < 0.5% , ロード < 1%, リップル/ノイズ < 2%pp
- 効率 > 89%
- アクティブ PFC 0.99
- 絶縁電圧 > 2.8kkVDC
- 短絡 オーバーロード 保護, 熱的保護
- I2C モニタリング
- EMI フィルタリング EN55022 Class B, FCC
- 動作温度範囲 -40 ℃ 〜 +70 ℃ フルレンジ
- 安全性認証 : UL/CUL 60950-1:2005 (2nd Edition) Am 1:2009, EN 60950-1:2006, EN
60950-1:2006/A11:2009, EN 60950-1:2006/A1:2010, EN 60950-1:2006/A12:2011
- 電源バックプレーンにに適した PwrBlade コネクタ (Amphenol/FCI)
- フロント DC 電源プラグ, 3-pos. 7.62mm ターミナルブロック, 2-part スクリューロックプラグコネクタ, 公称断面積 4mm2
(AWG10)
- 冷却
- 3 x ボトムマウントファン, 長寿命, 低ノイズ, ボールベアリング, 垂直強制エアフロー
- ebmpapst 120mm ファン 12V 3.2W, 140m3/h, L10 70000h @40 ℃, 2400/min, VDE/CSA/UL/CE
- Reasonable clearance required below the rack
- アプリケーション
- 高信頼性産業用コンピューティング (IoT, edge, fog)
- 試験装置
- 自動車 例) 実験的自動運転車
- 御要望にてカスタム仕様変更可能です。
- 認証・その他
- ドイツにて設計および製造
- ISO 9001 認証済品質管理
- 長期供給可能
- 堅牢ソリューション
- RoHS 準拠
|
