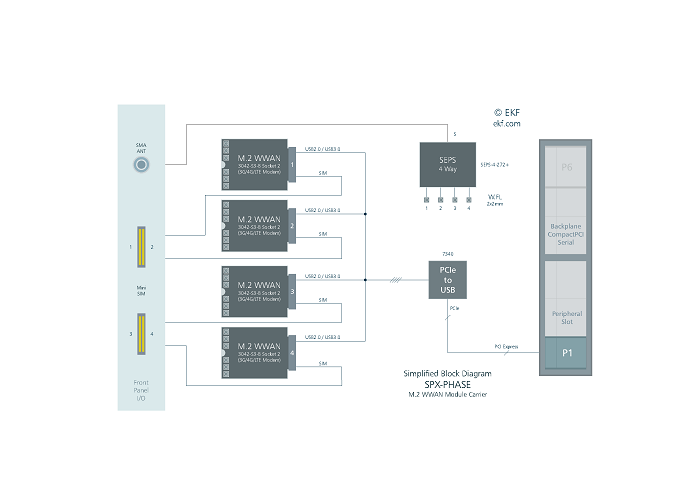

- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- CompactPCI Serial バックプレーン コネクタ P1
- PCIe x1 Gen2 ペリフェラルスロット
- USB コントローラ
- Texas Instruments PCI Express to quad-port USB 3.0 controller TUSB7340
- PCI Express x 1 Gen2 インタフェース
- USB 3.0 xHCI (eXtensible host controller interface) SuperSpeed サポート
- USB 2.0 high-speed, full-speed, low-speed サポート
- ドライバはダウンロード可能です。
- M.2 ソケット
- 4 x M.2 ソケット, 30mm x 42mm card, B-key
- Socket 2 WWAN configuration according to PCI Express M.2 Specification Rev. 1.1 2016
- USB controlled host I/F, USB 3.0 and USB 2.0
- USB 3.0 SuperSpeed, 最大 データレイト 5Gbps 全二重
- 2G/3G/4G (LTE), USB 2.0 480Mbps
- +3.3V 電源, 3.7A typ. (current limited electronic power switches, option I2C controlled M.2 socket power on/off)
- F/P Mini SIM card holder associated to each socket, 2 x dual-slot
- 25mm x 15mm 2FF UICC (標準 SIM) に対応
- フロントパネルのスクリュー・ロックに対応可能, Mini SIM card 用
- フロントパネル LED , M.2 モデム LED 出力に接続
- Common F/P antenna connector SMA R/P for simplified external antenna cabling
- カスタム仕様 フロントパネル設計対応可能 追加アンテナコネクタ (8HP/12HP 幅)
|
- R/F 結合器/分配器 回路
- Mini-Circuits SEPS-4-272+, on-board soldering, 4:1
- 690-2700MHz, 50 Ohm
- 絶縁 20dB typ.
- 挿入損失 7dB typ. 800-2200MHz
- Active antenna DC current 1A max. (250mA per port)
- On-board R/F strapping from M.2 WWAN modules (e.g. diversity antenna connector) to combiner/splitter via e.g. Hirose W.FL or I-PEX MHF4 or Murata HSC (2x2mm2) coaxial connectors and cable assemblies
- Combiner/splitter bypassing option w. pigtail antenna connectors (custom specific F/P required e.g. 8HP width)
- アプリケーション
- WWAN : 3G 4G LTE
- 鉄道, 輸送
- 産業用 IoT ネットワーク
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 58.6 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
