■SP2-LUTE

■

主な特徴

写真をクリックすると拡大写真をご覧になれます。

SP2-LUTE は, CompactPCI Serial 2 x PCI Express Mini Card キャリアボードです。
3U 4HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
PCI Express Mini Card フルサイズおよびハーフサイズに対応しています。
USB2.0 および PCIe ベースの Mini Card に対応しています。
フロントパネル最大 6 x SMA アンテナコネクタ搭載でワイヤレス・アプリケーション WiFi (WLAN) および WiMax などに適しています。
2 x SIM card ホルダーを備えています。

PDFカタログ（980KB）

AWSP2LUTE-1 210928

概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- CompactPCI Serial バックプレーンコネクタ P1
PCI Express Mini Card
- 4 x PCI Express Mini Card ソケット, フルサイズまたはハーフサイズモジュール
- PCI Express Mini Cards : USB および PCIe ベース両方サポート
- 6 x フロントパネルアンテナ・コネクタ SMA R/P , MIMO ワイヤレス・アプリケーション向け
- 2 x SIM Card ホルダー
- J-HSE 拡張コネクタ, C4* Low Profile メザニンモジュール対応

耐環境性能
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証

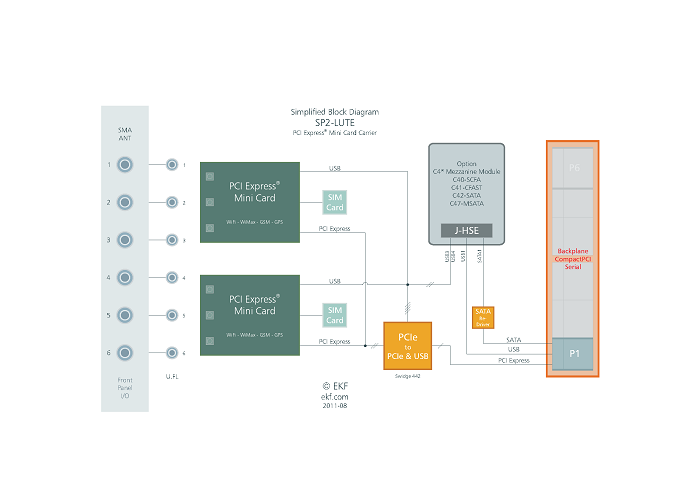

システムブロック図

ブロック図 PDF（22KB）

Cx4 メザニンモジュール PDF（6,335KB）
