- 概要
- 100BASE-T1 IEEE 802.3bw Ethernet スイッチ ボックス
- PICMG CompactPCI Serial (CPCI-S.0) ペリフェラルカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- IEC 63171-6 準拠した IP20 5 x T1 コネクタ
- 1 x RJ45 1000BASE-T Gigabit Ethernet コネクタ
- CompactPCI Serial バッグプレーン コネクタ P1, P6
- バッグプレーン 1000BASE-T Ethernet (P6) & PCIe NIC 1Gbps (P1)
- 産業.自動車向け
- セルフマネージ動作
- マネージメント・ソフトウエア オプション *
- AVB/TSN プロトコル・スタック オプション *
*) requires SLC-ARMADA low profile CPU mezzanine module
- フロントパネル I/O
- 1 x RJ45 1000BASE-T GbE コネクタ, (integrated magnetics)
- 5 x 100BASE-T1 SPE フロントポート IEC 63171-6 (IP20),
変圧器により Hipot 絶縁されています。

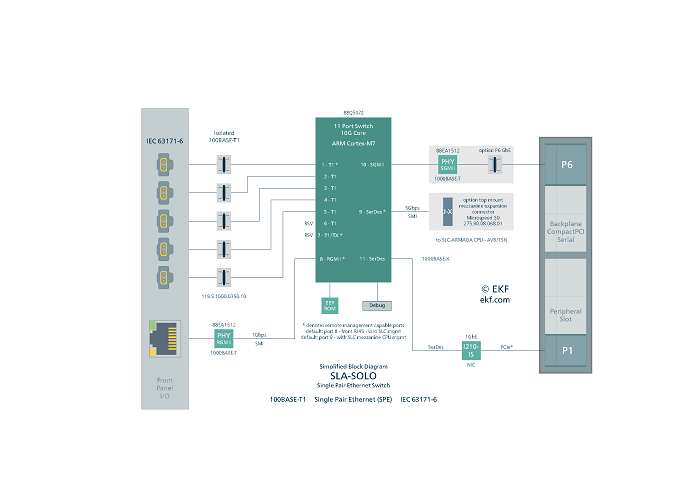

- シングルペアイーサネット(SPE) スイッチ
- Marvell 88Q5072 11-port Automotive Ethernet スイッチ AEC-Q100 Grade 2 適合
- 802.1Qat SR Aware 20Gbps スイッチング・エンジン
- 2 Mbit パケット・メモリ +16 MAX アドレス
- キューコントローラ 8-Level QoS ポート毎
- 256 エントリ TCAM (ingress & egress)
- 3 color ingress policy
- Hardware support for Layer 3 static routing
- AVB/TSN per queue shaping 802.1Qav/Qbv
- 802.1AS & IEEE 1588/PTP
- Advanced security features including deep packet inspection engine (DPI)
- DoS (Denial of Service engine)
- On-Board EEPROM up to 512kb for switch configuration
- ARM Cortex M7 CPU 350MHz w. 1MB SRAM
- IEEE 802.3bw 100BASE-T1 PHYs Single Pair Ethernet SPE
- SPE PHYs configured as Master by default
- Fully inter-operable w. Open Alliance BroadR-Reach (OABR) PHYs
- 1 x フロントポート RJ45 コネクタ 1000BASE-T (88EA1512 RGMII/SGMII PHY)
- 5 x フロントポート コネクタ 100BASE-T1 SPE IEC 63171-6 (88Q5072 integrated PHYs)
- 1 x 1000BASE-T (88EA1512 RGMII PHY) via backplane connector P6
- 1Gbps SerDes to Intel I210-IS NIC, connected to backplane connector P1
(PCIe x1)
- 5Gbps SerDes mezzanine connector J-X for low profile CPU card SLC-ARMADA
(AVB/TSN stack)
|
- アプリケーション
- 産業用ネットワーク - IIoT
- マネージメント オプション *
- AVB/TSN スタック オプション *
- カスタム仕様ソフトウエア オプション *
- エッヂコンピューティング *
- 車載用ゲートウェイ
- 自動車試験装置
- 堅牢・過酷環境
- ボックス・タイプも御座います。 (AL600 Embedded Blue Series)
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55024, EN55032, EN62368-1 (CE)
- MTBF tbd.
|
