   SK2-SESSION 主な特徴
SK2-SESSION

SK2-SESSION と DS1-LEOPARD SAS Controller XMC Module

写真をクリックすると拡大写真をご覧になれます。

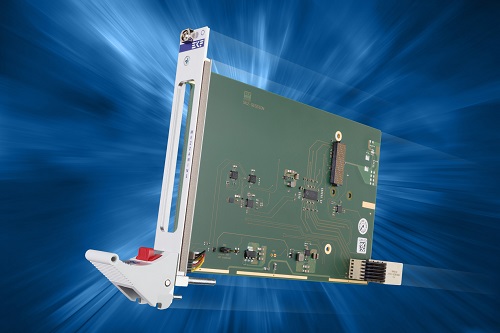

SK2-SESSION は, CompactPCI Serial XMC モジュール キャリアカードです。
3U 4HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
動作温度範囲は, -40℃ 〜 +85℃ (御要望にて産業用温度範囲,温度拡張版) に対応しています。















PDF  PDFカタログ(504KB)
見積り依頼
AWSK2SESSION-1 220426
  1. 概要
    • CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
    • シングル・ユーロカードサイズ 3U 4HP 100x160mm
    • CPCI-S バックプレーン コネクタ P1 および P2 (fat pipe slot up to PCIe x 4))
  2. MXM メザニン・インタフェース
    • 74x149mm2 および 74x139mm2 XMC モジュールサイズに適しています。
    • XMC モジュール コネクタ J15 (originally defined by VITA 42 as PCIe Gen1 interface)
    • オプション XMC 2.0 モジュール コネクタ J15 (VITA 61), PCIe Gen2/Gen3 に推奨
    • 4 x PCI Express lanes Gen1 (2.5GT/s), Gen2 (5.0GT/s) or Gen3 (8GT/s)
    • 4-Lane bidirectional PCIe Gen3 redriver/repeater for optimum signal integrity
    • PCI Express Gen3 clock buffer for optimum signal integrity
    • +12V XMC VPWR
    • -12V レギュレーター・オプション (J15 Pin F8)
  1. 耐環境性能
    • ドイツにて設計および製造
    • ISO 9001 認証品質
    • 長期供給可能
    • Coating, sealing, underfilling 御要望にて対応可能
    • RoHS 認証 2011/65/EC
    • 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版に対応)
    • 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
    • 湿度 5% 〜 95% RH 結露無
    • 高度 -300 〜 +3000m
    • 衝撃 15g 0.33ms, 6g 6ms
    • 振動 1g 5-2000Hz
    • MTBF tbd.
    • EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合

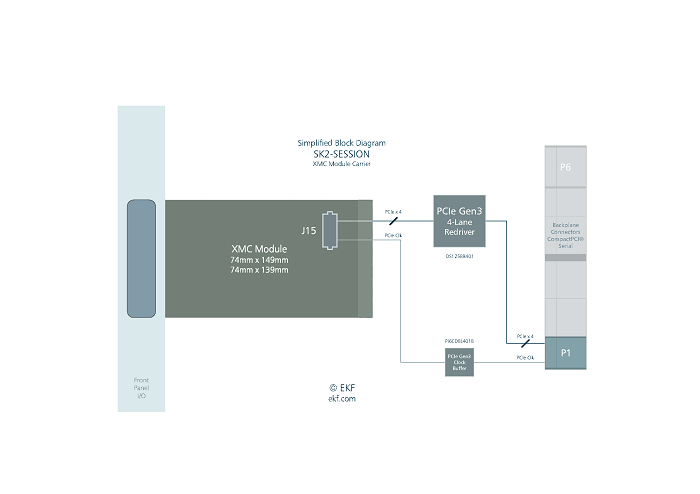

システムブロック図

システムブロック図


SK2-SESSION

SK2-SESSION


SK2-SESSION と DB4-EAGLE USB 3.0 XMC Module

SK2-SESSION w. DB4-EAGLE USB 3.0 XMC Module

PDF  ブロック図 PDF(18KB)
