- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 4HP 100x160mm
- CompactPCI Serial fat pipe slot PCIe x8 or at least peripheral slot PCIe
x4 recommended
- CompactPCI Serial バックプレーン コネクタ P1 & P2 for PCI Express x8

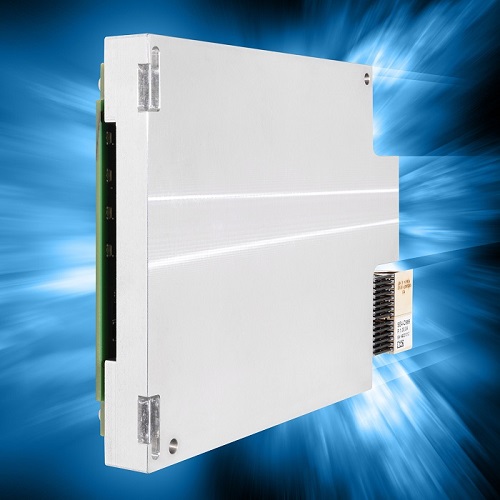

- クラムシェル・タイプオプション可能 ATR などの堅牢アプリケーション向け 伝導冷却 (CCA)
- M.2 NVMe
- PCI-SIG PCI Express M.2 Specification (aka NGFF) 適合設計
- M.2 NVMe SSD モジュール・ソケット (M-key) ピンアウト Socket 3 PCIe x4 SSD 適合
- M.2 NVMe モジュールサイズ 22110, 2280, 2260, 2242, 2230, 4.2H (double-sided モジュール対応)
- M.2 ソケット毎 +3.3V/4.5A 直流電流 (peak up to 10A limited by electronic power switches)

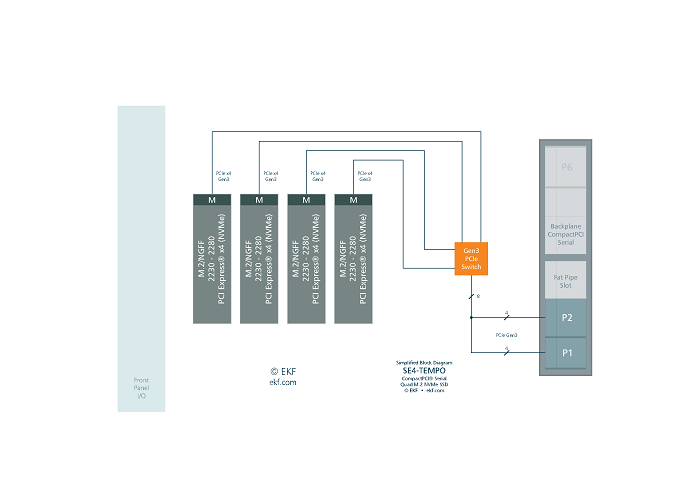

- On-board PCI Express Gen3 (8GTps) packet switch 5 ports 24 lanes for maximum
NVMe performance via all M.2 NVMe module sockets simultaneously
- Maximum performance with backplane slot PCIe x8 Gen2/3
- Primarily for NVMe protocol based M.2 SSD modules
- Suitable also for OEM legacy AHCI protocol based M.2 modules (PCIe SATA
controller)
- I2C モジュール コントロール オプション (if supported by module manufacturer)
- 2TB NVMe モジュール可能 トータル容量 8TB
- 個別ドライブ構成またはソフト RAID 動作対応
- Boot capability requires NVMe enabled BIOS for NVMe protocol modules
- Recommended usage as high speed mass storage for demanding applications
|
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 0℃ 〜 +70℃ (商用温度範囲)
- 動作温度範囲 -40℃ 〜 +85℃ (オプションで産業用温度範囲,温度拡張版)
- 保存温度範囲 -40℃ 〜 +85℃
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 42.7 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
