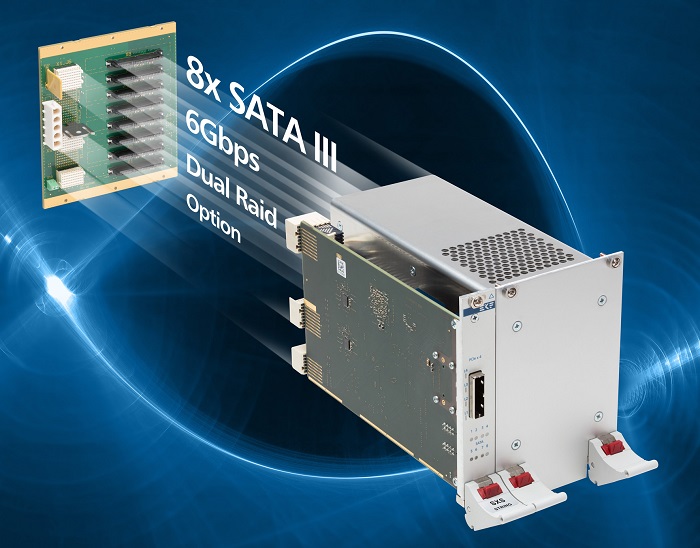

- SDC-01000-SATA
- 3U 16HP フレーム
- 最大 8 x SATA 2.5 インチ ドライブ搭載可能
- モバイル・ロック収納 2.5 インチ SATA ドライブ
- ドライブ 最大高さ 12.5mm
- フロント ハンドル 2 個
- 各ドライブにイージー・アクセス (4 mounting screws)
- システム要件
- ラック筐体 高さ 3U ( based on 19-inch standard mechanics)
- トータル最小幅 22HP (111.8mm) (system slot controller card plus cassette, power
supply not included)
- ガイドレール (底のみ), 12HP (61mm)
- カスタム・バックプレーン CompactPCI Serial システムスロットおよび 8t SATA ドライブ ドックコネクタ
- CompactPCI Serial システムスロット・コントローラ・カード (CPU) および バックプレーン SATA サポート
- オプション SXS-STRING SATA RAID システムスロット・コントローラ・カード (for distributed computing
via PCI Express external cabling)
- オプション カスタム・バックプレーン および追加 CompactPCI Serial ペリフェラルスロット (no SATA available
on these slots - in use for cassette)
- Consider suitable airflow for demanding applications
- SATA ローカル・ストレージ
- CompactPCI Serial システムスロット・コントローラ (CPU card e.g. EKF SC*-Series) SATA ホストとして
(consider number of backplane SATA ports supported by CPU card, and also
RAID options)
- SATA リモート・ストレージ
- オプション SXS-STRING システムスロット・コントローラ (PCI Express external cabling target side
adapter, up to 20Gbps, up to 300m) SATA ホストとして
- 2 x Marvell 88SE9230 4-port SATA RAID コントローラ (バックプレーンサポートの為) と共に提供されます。
- ハードウエア RAID 0/1/10 または JBOD 構成
|
- バックプレーン SDC-9100-SATA
- CompactPCI Serial システムスロット (CPU card, or SXS-STRING RAID controller)
- 8 SATA ホストコネクタ, 6G SATA, 2.5-インチ フォームファクタ
- 電源供給コネクタ +12V (Universal MATE-N-LOK header 6.35mm pitch 5-pos.)
- オンボード電圧レギュレータ +5V 12A, +3.3V 12A (to SATA docking connectors)
- マウントスペース・バックプレーン 3U 22HP (128.5mm x 111.8mm)
- Suitable for SDC-0100-SATA cassette and CompactPCI Serial system slot controller
(SATA host controller)
- エンクロージャソリューション可能
- アプリケーション
- 冗長ストレージシステム, IIOT エッジコンピューティング
- 省スペース
- ローカル SATA ストレージ または リモート SATA ストレージ
- SDC-9100-SATA backplane available to be combined with the SATA cassette
(suitable for local or remote SATA storage)
- Application specific backplane design
- SX2-SLIDE dual port host side adapter recommended for remote storage systems
(can control two SXS-STRING target side adapters simultaneously)
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 堅牢ソリューション
- 長期供給可能
- RoHS 認証
- 商業用温度範囲および産業用温度範囲 搭載する SSD に依存します。
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
