- 概要
- CompactPCI Serial (PICMG CPCI-S.0) システムスロットコントローラ
- ユーロカードサイズ 100x160mm
- 高さ 3U
- フロントパネル 4HP (8HP/12HP assembly with optional mezzanine side card)
- フロントパネル I/O コネクタ, 3 x USB3/DisplayPort, 3 x 2.5Gbps Ethernet (標準構成時)
- バックプレーン通信 CompactPCI Serial コネクタ経由
- オンボード PCIe メザニン拡張オプション マスストレージモジュールまたはサイドカード用
- サイドカードおよびマスストレージモジュール COTS およびカスタム仕様に対応可能
- プロセッサ
- Intel Atom Industrial SoC x6000RE Series (Elkhart Lake)
- x6425RE, 4 Cores, 1.9GHz, 12W TDP, 400MHz/32EUs Gfx
- x6416RE, 4 Cores, 1.7GHz, 9W TDP, 450MHz/16EUs Gfx
- x6414RE, 4 Cores, 1.5GHz, 9W TDP, 400MHz/16EUs Gfx
- x6214RE, 2 Cores, 1.4GHz, 6W TDP, 400MHz/16EUs Gfx
- x6212RE, 2 Cores, 1.2GHz, 6W TDP, 350MHz/16EUs Gfx
- インバンド ECC
- Intel Programmable Services Engine
- Intel Time Coordinate Computing (Intel TCC) and TSN
- Operating life 10 years up to 100% active
- Ta -40 ℃ 〜 85 ℃
- ファームウェア
- Phoenix UEFI (Unified Extensible Firmware Interface) with CSM*
* CSM (Compatibility Support Module) emulates a legacy BIOS environment,
which allows to boot a legacy operating system such as DOS, 32-bit Windows
and some RTOS
- Phoenix SCT (SecureCore Technology) Release V4.3.0
- ACPI tbd
- Fully customizable by EKF
- Secure Boot and Measured Boot supported
- Windows, Linux and other (RT)OS supported
- メインメモリ
- 統合メモリコントローラ 最大 32GB DDR4 IBECC 付, 3200MT/s
- 16GB 半田付メモリ ラグアプリケーション向け
- 16GB SODIMM ソケット
- マスストレージ
- 128Mbit SPI Flash (UEFI firmware and customer application data)
- SPI Flash 128Mbit (UEFI firmware and customer application data)
- オプション eMMC (embedded MMC 5.0 64GByte soldered)
- PCIe based SSD module options via P-HSE1 & P-HSE2 mezzanine connectors
- M.2 socket(s) on low profile mezzanine modules (4HP) or side cards (8HP)
- 最大 2 x M.2 NVMe SSD size 2280, PCIe x4 (P-HSE1) and PCIe x1 (P-HSE2)
- 最大 2 x 1TB 現在最新
- オプション 御要望にてカスタム仕様メザニン・マスストレージ・ボード設計可能です。
- グラフィックス
- Intel UHD Graphics, 4kp60 (4096x2160@60Hz) 3 同時表示ディスプレイ
- 2D/3D ハードウエア アクセレレーション
- H.265/HEVC Decode/Encode
- H.264 Decode/Encode
- MPEG2 Decode
- VC1/WMV9 Decode
- VP8 Decode
- VP9 Decode/Encode
- JPEG/MPEG Decode/Encode
- HDCP 2.3, PAVP
- 3 x Type-Cフロントパネル・コネクタ (DisplayPort Alternate Mode)
- DisplayPort 1.4 MST (multiple displays if monitor is equipped with bridge
chip)
- ネットワーク
- トータル最大 11 Gigabit Ethernet ネットワーク・インタフェース
- 3 x 2500BASE-T RJ45 フロントポート, SGMII PHYs Marvell AQR115C 経由
- オプション 8 x 1000BASE-T backplane w. S80-P6 mezzanine module - Marvell Peridot
switch
- オプション 4 x 1000BASE-T backplane w. S82-P6 mezzanine module - 4 x Intel I210-IT
NIC
- オプション 4 x 2.5GBASE-T backplane w. S83-P6 mezzanine module - 4 x Intel I226-IT
NIC
- オプション 4 x 2.5GBASE-T RJ45 front w. SCJ-VEENA short side card - 4 x Intel
I226-IT NIC (8HP)
- オプション 4 x 1000BASE-T M12-X front w. SCL-RHYTHM short side card - 4 x Intel
I210-IT NIC (8HP)
- オプション RJ45 port 1 jack replacement by M12-X connector w. S02-M12 mezzanine
(8HP)
- TSN Precision time protocol (Time-Sensitive-Networking) as required for
OPC UA and OpenAvnu
- Enables ultra-reliable low-latency communication (URLLC)
- Intel Time Coordinated Computing (Intel TCC) for time synchronisation and
timeliness

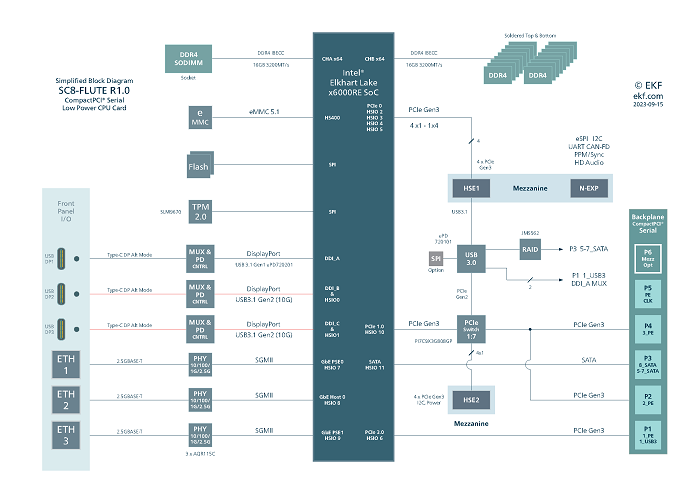

- EHL SoC I/O
- 3 x USB Type-C フロントパネル・コネクタ (DP Alt Mode)
- 3 x 2.5GBASE-T SGMII PHYs to RJ45 フロントポート
- 4 x PCIe Gen3 to HSE1 メザニンコネクタ (configurable 1x4 or 4x1 links)
- 4 x PCIe Gen3 to HSE2 メザニンコネクタ (4x1 links via Gen3 switch)
- 3 x PCIe Gen3 to バッグプレーンコネクタ (x1 links, 1 derived from SoC, 2 x via Gen3
switch)
- 1 x PCIe Gen3 to 1:7 switch (1 x USB controller, 2 x backplane use, 4 x
HSE2 mezzanine)
- eMMC 5.1 (ordering option, mass storage device up to 64GB)
- 1 x SATA 3.2 for backplane usage
- 4 x USB2 to J2 backplane connector
- eSPI, Audio, I2C, UART, CAN-FD, Time Sync to mezzanine expansion connector
N-EXP
- TPM 2.0 module
|
- 追加ビルディングブロック
- Additional on-board devices, PCIe based
- PCIe Gen3 packet switch PI7C9X3G808GP (8-port, 8-lane)
- Quad port PCIe USB3 controller uPD720201 (Type-C, backplane, HSE1, RAID
controller)
- オプション JMS562 USB to SATA RAID 0/1 controller (backplane SATA)
- セキュリティ
- Trusted Platform Module
- TPM 2.0 for highest level of certified platform protection
- Infineon Optiga SLM9670 cryptographic processor
- Conforming to TCG 2.0 specification
- AES hardware acceleration support (Intel AES-NI)
- フロントパネル I/O 4HP
- 3 x 2.5 Gigabit Ethernet RJ45 (2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-Te)
- 3 x DisplayPort (Type-C Alt Mode)
- 3 x USB 3 Type-C (same as DP connectors), 1 x USB 3.1 Gen1 5G (top connector),
2 x USB 3.1 Gen2 10G (mid & lower receptacles)
- フロントパネル I/O 8HP
- 様々なサイドカードが利用可能, CPU カードと共通フロントパネル 8HP/12HP
- 様々な I/O ポート, 例 UART, Audio, RJ45 Ethernet, M12-X Ethernet, Wireless (SMA)
- カスタム仕様フロントパネルおよびサイドカード設計
- CompactPCI Serial バックプレーン リソース
- PICMG CompactPCI Serial CPU card (system slot controller)
- Support for up to three PCIe based CompactPCI Serial peripheral boards,
Gen3 x1 links
- 1 x PCIe derived from EHL SoC, 2 x PCIe via PI7C9X3G808GP switch
- Support for 1 x native SATA (6Gbps)
- オプション 3 x SATA in addition with JMS562 controller (2 x SATA RAID 0/1)
- Support for 1 x USB2/3 (5Gbps) via uPD720201 controller
- オプション 8 x Gigabit Ethernet Switch (S80-P6 low profile mezzanine module)
- オプション 4 x Gigabit Ethernet NICs (S82-P6 low profile mezzanine module)
- オプション 4 x 2.5Gigabit Ethernet NICs (S83-P6 low profile mezzanine module)
- ローカル・エクスパンション
- Mezzanine side card connectors for optional local expansion
- HSE1 - High speed expansion connector, PCIe Gen3 fully configurable, derived
from EHL SoC
- HSE2 - High speed expansion connector, PCIe Gen3 configured 4x1, via PCIe
packet switch
- EXP - Sideband expansion connector, e.g. eSPI, Audio, UART (from EHL SoC)
- 4HP Low profile mezzanine module options (to be ordered separately)
- S20-NVME Mezzanine module - 1 x M.2 2280 NVME SSD socket, 1 x Type-C USB
F/P connector
- S40-NVME Mezzanine module - 1 x M.2 2280 NVME SSD socket, 1 x M.2 2280
SATA SSD socket, 2 x Type-C USB F/P Connector
- S42-MC Mezzanine module - 1 x M.2 2280 NVME SSD socket, 2 x Mini Card sockets
- S48-SSD Mezzanine Module - 2 x M.2 2280 NVME SSD sockets, 1 x USB Type-C
- S80-P6 Mezzanine module - 1 x M.2 2280 NVMe SSD socket, 8 x Gigabit Ethernet
via P6 backplane connector
- S82-P6 Mezzanine module - M.2 NVMe SSD & 4 x GbE NIC via P6 backplane
connector
- S83-P6 Mezzanine module - M.2 NVMe SSD & 4 x 2.5GbE NIC via P6 backplane
connector
- カスタム仕様モジュール設計
- 8HP Mezzanine side card option (to be ordered separately)
- SCJ-VEENA Quad RJ45 2.5GbE NIC & M.2 SSD storage
- SCL-RHYTHM Quad M12-X GbE NIC & M.2 SSD storage
- SCZ-NVM Dual M.2 NVMe SSD, quad UART
- S02-M12 - RJ45 port 1 replacement by M12-X connector (top or bottom mount)
- カスタム仕様カード設計
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- Lifetime application support
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 20.6 年 (MIL-HDBK-217F, SN29500 @+40℃)
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
- RT OS Board Support Packages 及び Driver
- アプリケーション
- 産業用一般ローパワー・コンピューティング, x86 ベースソフトウエアシステム
- 過酷環境システム 輸送 建設 ハーベスト― など
- データ･コンセントレータ, ルーター, ゲートウェイ, キオスク, IoT
- Stand-alone computer (fog computing), scalable via mezzanine I/O expansion
options
- Small modular CompactPCI Seria systems for expansion with up to four peripheral
cards
|
