 写真をクリックすると拡大写真をご覧になれます。
|

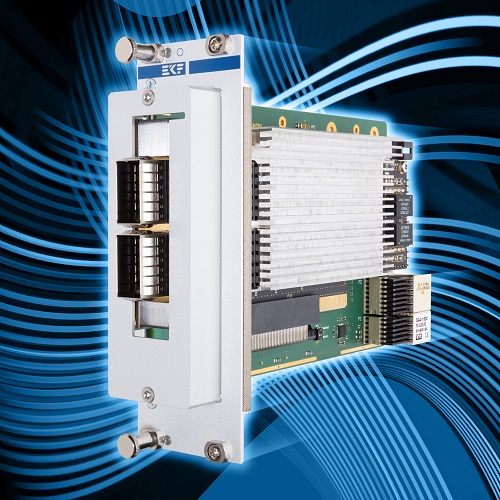

SA4-COUNTRY は, CompactPCI Serial PCI Express Card アダプタ ボードです。
3U 8HP PICMG CPCI-S.0 ペリフェラルスロットカードです。
PCI Express Card キャリア, PCIe x8 , 最大サイズ 176x68.9 です。
動作温度範囲は, 0℃ 〜 +70℃ (商用温度範囲), オプションで -40℃ 〜 +85℃ (産業用温度範囲,温度拡張版)に対応しています。
 PDFカタログ（4,414KB） |
 |
AWSA4COUNTRY-1 210928 |
- 概要
- CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルスロットカード
- シングル・ユーロカードサイズ 3U 8HP 100x160mm ,assembly extension through front panel
(metal cap 13.5mm)
- Actual front panel width may vary depending on customers special needs
for system integration and the particular PCI Express Card in use
- CompactPCI Serial ペリフェラルスロット対応 (PCI Express enabled)
- CompactPCI Serial fat pipe slot PCIe x8 or at least peripheral slot PCIe
x4 recommended
- CompactPCI Serial バックプレーン コネクタ P1 & P2 for PCI Express x8
- CompactPCI Serial バックプレーン コネクタ P1 for PCI Express x4
- PCI Express Card
- limited size (short profile) PCI Express Card 用の キャリア ボード
- 最大サイズ 176.0mm x 68.9mm
- Die cast hood on the SA4-COUNTRY front panel covers PCI Express Card bracket
- 最大 70W サポート, PCI Express Card コネクタ経由, +3.3V/3A, +12V/5A
- PCI Express Connector x1 (SA4-0100-COUNTRY)
- PCI Express Connector x4 (SA4-0400-COUNTRY)
- PCI Express Connector x8 (SA4-0800-COUNTRY)
- PCI Express Connector x16 (modified x8) (SA4-1600-COUNTRY)

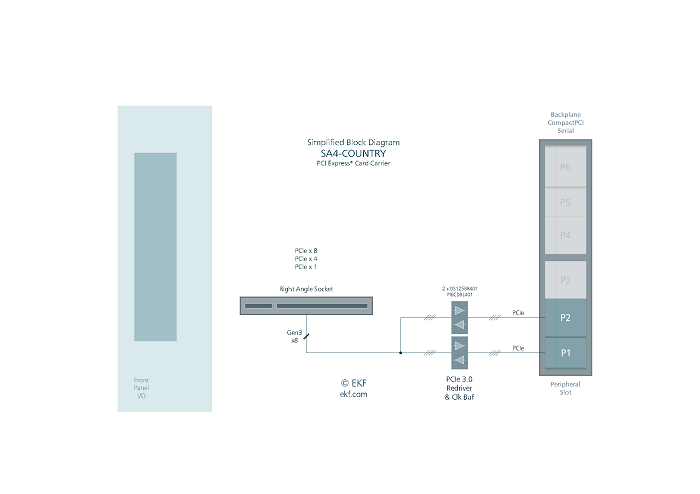

- PCI Express クロック・バッファ オンボード
- PCI Express Gen3 redrivers on-board
- Opening in the SA4-COUNTRY PCB for a 50mm Papst axial fan (optional bottom side mounting), for forced rear side airflow under the PCI Express Card (heat dissipation enhancement)
|
- テスト済規格
- Bittware, Intel Altera Arria 10 FPGA
- Nallatech, Intel Altera Arria 10 FPGA

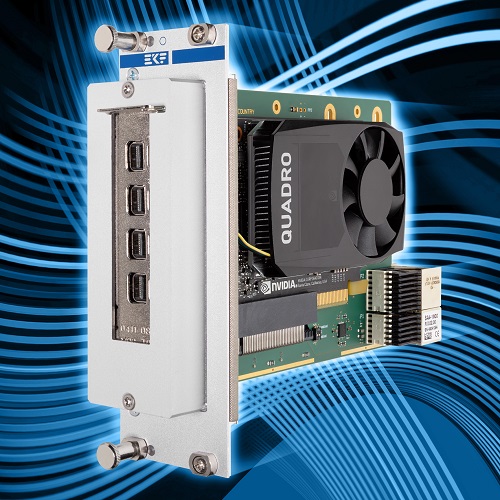

- NVIDIA Quadro P1000 GPU
- Reflex CES, Intel Altera Arria 10 FPGA, Xilinx Virtex UltraScale VU9P FPGA
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 0℃ 〜 +70℃ (商用温度範囲)
- 動作温度範囲 -40℃ 〜 +85℃ (オプションで産業用温度範囲,温度拡張版)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 91.9 年
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
