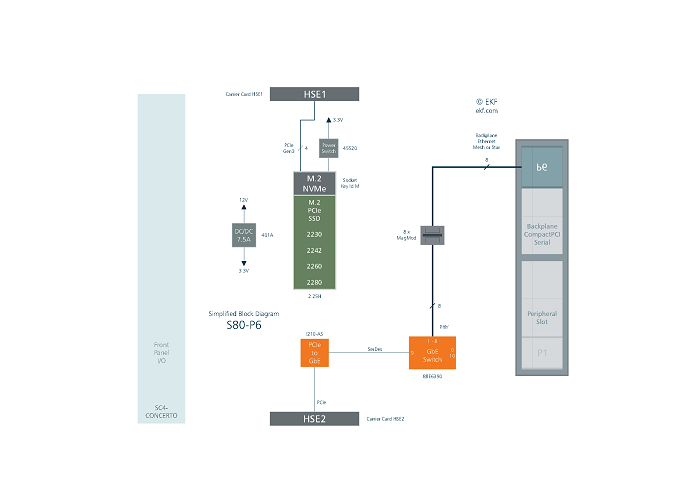

- フォームファクタ
- 独自サイズのメザニンモジュール
- 4HP (20.3mm) エンベロープにフィットする CPU キャリアカード
- 通常 CPU ボード(SC4-CONCERTO など)と共に使用可能なかたちで提供されます。
- 取り付け位置 右側 (CPU ボードの上)
- ホストインタフェースコネクタ HSE1/HSE2
- 高速メザニンコネクタ
- PCI Express Gen3 に対応
- ボトムマウント・オスコネクタ HSE1 および HSE2 (high speed expansion)
- キャリアカードのメスコネクタ HSE1/2 と番います。
- ボード間の高さ 10.8mm で 4HP フロントフロントパネルに装着できます。
- HSE1
- PCI Express x4 サポート (NVMe SSD module M.2 socket 専用)
- 電源 12V 1.5A max. 連続電流 (2 ピン)
- HSE2
- PCI Express サポート (PCIe x1 based on-board Gigabit Ethernet コントローラ 専用)
- 電源 12V 3.0A max. 連続電流 (4 ピン)
- M.2 NVMe モジュールコネクタ
- シングル M.2 ソケット, 最大 M.2 サイズ 2280 (M.2 NGFF)
- M.2 NVMe SSD モジュールに対応, key Id M, PCIe x4 I/F
- PCIe 1x4 sourced via HSE1 mezzanine connector
- (理論上の) 最大データ転送レート 32Gbps (Gen3 PCIe 8GT/s)
- 電源スイッチ, 低電圧ロック, 短絡保護, クイック放電
- モジュール形状 2230/2242/2260/2280 ネジ固定
- モジュール高さ (Label) S1-S5
- Gigabit Ethernet スイッチ
- Marvell 88E6390 ベースの Gigabit Ethernet スイッチ (in use 8 x GbE MAC/PHY 1000BASE-T,
1 x GbE MAC SerDes)
- 8 x GbE がバックプレーンコネクタ P6 に接続 (isolated by magmods)
- 高性能, ノンブロッキング, Gigabit Ethernet
- 最大 16K MAC アドレス サポート, 10KByte Jumbo Frame
- 802.1 Audio Video Bridging (AVB) Gen 2 サポート
- Time Sensitive Networking (TSN) Standards, IEEE 1588v2 one-step PTP
- Synchronous Ethernet
- Quality of Service (QoS) support with 8 traffic classes
- 4096 802.1Q VLAN サポート, 3 レベル 802.1Q セキュリティ
- アンマネージドおよぶマネージド ソリューション
- Integrated microprocessor (IMP) enables enhanced managed switch designs
(customer programming)
- IMP GUI debugger w. ANSI C compiler & assembler available on request
from Marvell
- Remote (in-band) management available on request via Marvell SOHO Switch
GUI Software
- Configurable in-band management through SerDes switch port (connected to
the optional on-board NIC), or GbE PHY switch port via P6 backplane Ethernet
(1_ETH)
|
- Gigabit Ethernet コントローラ
- Intel I210-IS Gigabit Ethernet コントローラが内部で GbE switch port 9 に SerDes 経由で接続されています。
- 9.5KB Jumbo Frame サポート
- Hardware-based time stamping (IEEE 1588) および 802.1AS サポート
- IEEE 802.1Qav compliant Audio-Video Bridging (AVB)
- IPv4, IPv6, TCP/UDP checksum offloads
- メザニンコネクタ HSE2 から由来する PCI Expess x1 に基づきます。
- メジャーな OS のドライバをサポート
- アプリケーション
- EKF CPU Cards (SC4-CONCERTO and later)
- 4HP アセンブリ CPU のキャリアカードおよび S80-P6 メザニンカードとして
- SSD マスストレージ追加およびバックプレーン Ethernet の追加
- M.2 ベースのマスストレージ, 1 x M.2 PCIe x4 ソケット (NVMe)
- オンボード GbE スイッチ P6 コネクタ経由のバックプレーン通信およびマルチプロセッシング, 8 x GbE ポート (suitable
for single star architecture or full mesh or RIO)
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- ライフタイムアプリケーションをサポート
- RoHS 認証
- 動作温度範囲 0℃ 〜 +70℃
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張) 要御要望
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 50.3 年 (MIL-HDBK-217F, SN29500 @+40℃)
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
|
