- 概要

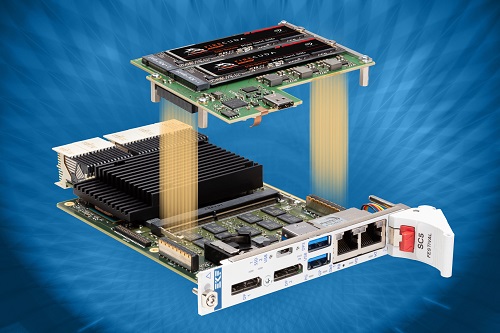

- EKF CompactPCI Serial 及び CompactPCI PlusIO CPU ボード用メザニンカード
- 84.3mm x 95mm
- CPU キャリアボードの 4HP(20.32mm)にフィットします。
- 通常 CPU ボードと共に使用可能なかたちで提供されます。
- 取り付け位置 右側 (CPU ボードの上)
- 対応 CPU キャリアカード
- CompactPCI PlusIO
- CompactPCI Serial
- SC4-CONCERTO
- SC5-FESTIVAL
- SC8-FLUTE
- SC9-TOCCATA
- M2 モジュール・コネクタ
- M1
- M.2 NVMe SSD モジュール ソケット, key Id M, PCIe x4 *
- HSE1 メザニンコネクタ経由
- (理論上の)最大 64Gbps I/O データ転送レイト (Gen4 PCIe 16GT/s) *
- Autosense option for SATA SSD (depends on carrier card)
- Module dimensions 2230/2242/2260/2280, screw fixed (2280 w. mounting clip)
- モジュール高さ (Label) S1-S5 D1-D4
- Module 3.3V power DC/DC regulator can be switched off/on via I2C (BIOS
settings)
- * Gen4 supported with latest CPU generation (SC9-TOCCATA)
- M2
- M.2 NVMe SSD モジュール ソケット, key Id M, PCIe x4 *
- HSE2 メザニンコネクタ経由
- Module dimensions 2230/2242/2260/2280, screw fixed
- モジュール高さ (Label) S1-S5 D1-D4
- Module 3.3V power DC/DC regulator can be switched off/on via I2C (BIOS
settings)
- * some carrier cards do not support a PCIe x4 link width via HSE2 - x1
link only
- Type-C フロントパネル・コネクタ (オプション)
- Support for Type-C locking plug (dual screw)
- VBUS 過電圧プロテクト
- USB 3.1 Gen 2 ready (10Gbps SuperSpeed+) for latest CPU chipset generation
- DisplayPort Alternate Mode (VESA ALT Mode)
- Alternate usage with a low cost 6Gbps SATA type M.2 SSD B-M key
- Vbus power DC/DC regulator can be switched off/on via I2C (BIOS settings)
|
- ホスト I/F コネクタ HSE1/HSE2
- 高速メザニンコネクタ
- PCI Express Gen3/4, USB 5G/10G, DisplayPort に適しています。
- ボトムマウント オスコネクタ HSE1 HSE2 (high speed expansion)
- 対応するキャリアカードのメスコネクタにマッチングします。
- ボードからボートまでの高さ 10.0mm 4HP
- HSE1
- PCI Express x4 support (wired to first M.2 socket)
- PCIe Gen4 supported (depends on carrier card)
- USB 3.1 Gen2 10Gbps support (dedicated to the optional Type-C USB front
panel connector)
- SATA supported (assigned to first M.2 socket, depends on carrier card)
- HSE2
- PCI Express x4 * support (wired to second M.2 socket)
* some carrier cards do not support a PCIe x4 link width via HSE2 - x1
link only
- DisplayPort (dedicated to Type-C front panel connector configurable for
alternate use)
- アプリケーション
- Dual M.2 ベースのマスストレージ (NVMe/PCIe)
- EKF CPU Cards
- 4HP assembly in total for CPU carrier board and S48-SSD mezzanine card
- ソフトウエア RAID
- カスタム仕様設計に対応可能です。
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 116.0 年 S48-P100, 226.6 年 S48-P200 (MIL-HDBK-217F, SN29500 @+40℃)
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
|
