- 概要

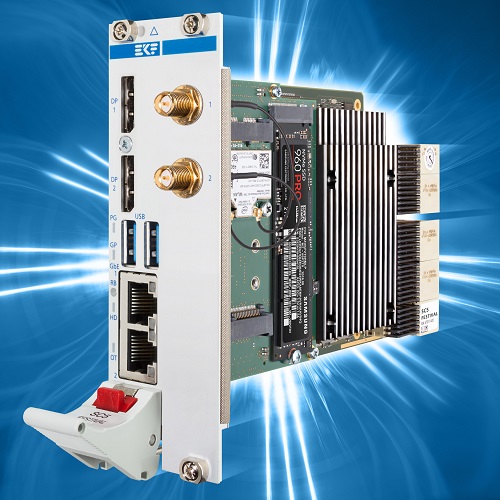

- EKF CompactPCI Serial CPU ボード用メザニンカード
- 66mm x 95mm
- CPU キャリアボードの 4HP(20.32mm)にフィットします。
- 通常 CPU ボードと共に使用可能なかたちで提供されます。
- 取り付け位置 右側 (CPU ボードの上)
- Dual PCI Express Mini Card ソケット (2 x Half-Mini または 1 x Full-Mini size)
- M.2 NVMe/SATA
- ミニカードコネクタ
- 2 x ソケット, PCI Express Half-Mini Card 用
- 堅牢マウンティング (スクリュー固定)
- PCI Express up to Gen3 and/or USB 2.0 based Mini Card に対応
- Alternate usage with single Full-Mini Card
- Custom specific 8HP front panel design available for Mini Card front I/O
connectors (e.g. antenna, CAN)

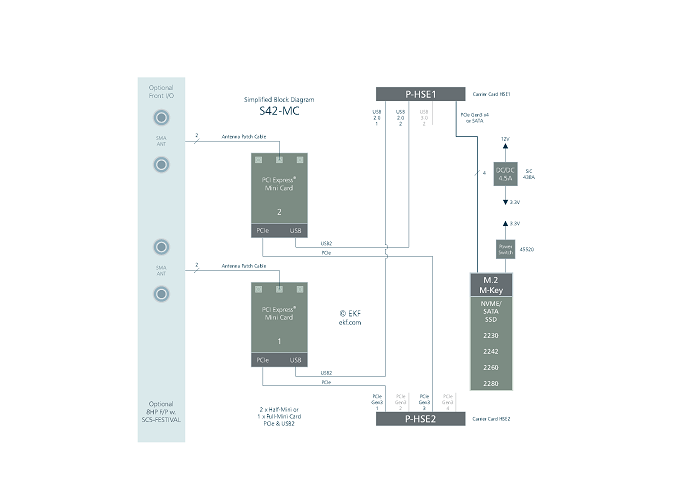

- メザニンコネクタ
- 高速メザニンコネクタ (PCI Express Gen3, SATA 6G に対応)
- ボトムマウント・オスコネクタ HSE1 および HSE2 (high speed expansion)
- キャリアカードのメスコネクタと番います。
- ボード間の高さ 10.0mm で 4HP フロントフロントパネルに装着できます。
- HSE1: PCI Express 1x4 support or SATA 6G (dedicated to the M.2 SSD module
socket)
- HSE2: PCI Express 4x1 support (dedicated to the PCI Express Mini Card sockets)
- マスストレージ
- M.2 (NGFF) ソケット, NVMe SSD モジュール, 最大サイズ 2280
- PCI Express Gen3 x4 インタフェース (M-key socket)
- (理論上の) 最大データ転送レート 32Gbps (Gen3 PCIe 8GT/s)
- Suitable for operating system installation (boot device)
- Alternate usage with a low cost 6Gbps SATA type M.2 SSD B-M key
- Autosensing for selection between PCIe and SATA operation
- M.2 socket height 3.2H (double sided module allowed)
- M.2 component height labels S1 - S5 (single sided) and D1 - D4 (double
sided)
|
- アプリケーション
- EKF CPU Cards
- CAN-FD, WLAN, Bluetooth など Mini Card ベースの機能追加
- M.2 モジュール NVMe/SATA SSD, マスストレージ拡張
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS 認証
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
(CPU キャリアカード,M.2 モジュール, Mini Card に依存します)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55035, EN55032, EN62368-1
- MTBF 139.3 年 MIL-HDBK-217F
- カスタム仕様設計も可能です。
|
