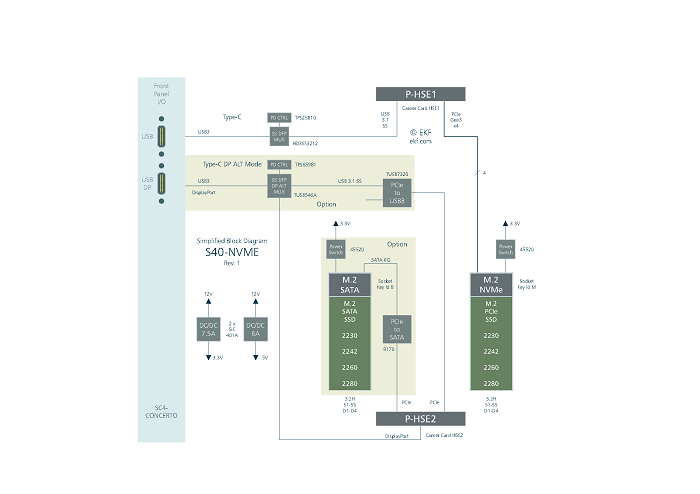

- フォームファクタ
- 84.3mm x 95mm
- CPU キャリアボードの 4HP(20.3mm)にフィットします。
- 通常 SC4-CONCERTO CPU またはそれ以降の CPU ボードと共に使用可能なかたちで提供されます。
- 取り付け位置 右側 (CPU ボードまたは CPU サイドカードの上)
- ホスト I/F コネクタ HSE1/HSE2
- 高速メザニンコネクタ
- PCI Express Gen3, SATA 6G, USB 3.1,DisplayPort に対応しています。
- ボトムマウント・オスコネクタ HSE1 および HSE2 (高速エクスパンション)
- キャリアカードのメスコネクタ HSE1/2 と番います。
- ボード間の高さ 10.0mm 4HP アセンブリ
- HSE1
- PCI Express x4 が専用の NVMe SSD module M.2 ソケットをサポートすます。
- 1 x USB 3.1 Gen1 5Gbps サポート (dedicated to the optional Type-C USB front
panel connector)
- 電源 12V/1.5A 最大連続電流(2ピン)
- HSE2
- PCI Express x4 サポート (dedicated to PCIe based on-board SATA & USB controllers)
- DisplayPort をサポートします。 (dedicated to Type-C front panel connector configurable
for alternate use)
- 電源 12V/3.0A 最大連続電流(4ピン)
- M.2 モジュールコネクタ
- 2 x M.2 ソケット 3.2H, 1 x NVMe SSD, 1 x SATA SSD, 最大 M.2 サイズ 2280
- モジュール寸法 2230/2242/2260/2280, スクリューネジ止め
- モジュール高さ (Label) S1-S5, D1-D4
- 各ソケット用電源スイッチ, 低電圧ロックアウト, 短絡保護, クイック放電
- M1 (NVMe)
- M.2 NVME SSD モジュールソケット, key Id M, PCIe x4 I/F
- PCIe x4 は HSE1 メザニンコネクタ経由
- (理論上の) 最大データ転送レート 32Gbps (Gen3 PCIe 8GT/s)
- M2 (SATA) - オプション
- M.2 SATA SSD モジュールソケット, key Id B, SATA I/F
- Sourced via on-board PCIe to SATA 6G controller Marvell 88SE9170 (wired
to HSE2)
- 最大データ転送レート 6Gbps
- Type-C フロントパネルコネクタ - オプション
- 2 x Type-C フロントパネル コネクタ
- Type-C USB ケーブルアセンブリ規格適合
- Support for Type-C locking plugs (dual screw) according to the Locking
Connector Spec. Rev. 1.0
- Vbus オーバー電圧, サージ, ESD 保護
|
- アッパー レセプタクル Type-C
- Host mode USB 3.1 Gen 1 (5Gbps SuperSpeed), passed through from HSE1 mezzanine
connector (CPU carrier card USB host controller e.g. PCH)
- DFP (Downstream Facing Port) コントローラおよび電源スイッチ, 最大5V/3A Vbus
- Downstream Facing Port (DFP) controller and power switch, up to 5V/3A VBUS
- 10Gbps MUX for Type-C flip control (signal flow according to the cable
plug orientation)
- USB 3.1 Gen 2 ready (10Gbps SuperSpeed+) for future CPU chipset generation
- ローワー レセプタクル Type-C
- 2つのベーシック動作モードサポート :
- Host mode USB 3.1 Gen 1, sourced from on-board PCIe USB 3.0 host controller
- DisplayPort Alternate Mode (VESA ALT Mode), DP video signals derived from
HSE2 mezzanine connector (CPU carrier card graphics controller)
- Active switch fabric with redriver and equalization - support for USB 3.1
Gen1 5Gbps SS and DisplayPort 1.4 4 Lanes 8.1Gbps (DP characteristics in
accordance to CPU carrier card GPU)
- Configurations supported VESA C/D/E/F e.g. USB 3.1, DisplayPort 4 lanes,
and concurrent USB 3.1 plus DisplayPort 2 lanes
- 電源スイッチ, 最大 5V/3A VBUS
- アプリケーション
- EKF CPU Cards (SC4-CONCERTO, およびそれ以降)
- 4HP CPU キャリアボードおよび S40-NVME メザニンカード
- M.2 ベース マスストレージ, 1 x M.2 SATA ソケット, 1 x M.2 PCIe x4 ソケット (NVMe)
- オプション フロントパネル I/O (2 x Type-C, dual screw locking)
- フロント I/O 1 x USB 3.1 Gen 1, 1 x USB 3.1 Gen1 & DisplayPort alternate
mode
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- ライフタイム アプリケーション サポート
- RoHS 認証
- 動作温度範囲 0℃ 〜 +70℃
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張) 要御要望
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 50.1 年 (MIL-HDBK-217F, SN29500 @+40℃)
- EC 規制 EN55035, EN55032, EN62368-1 (CE)
|

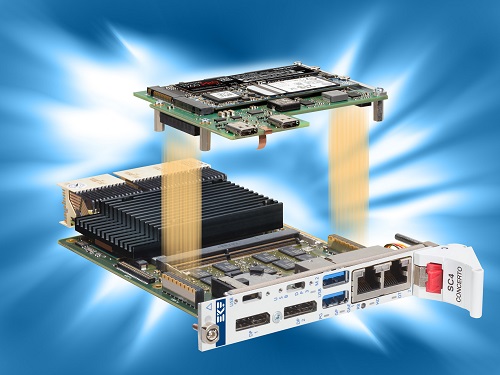

写真をクリックすると拡大写真をご覧になれます。
