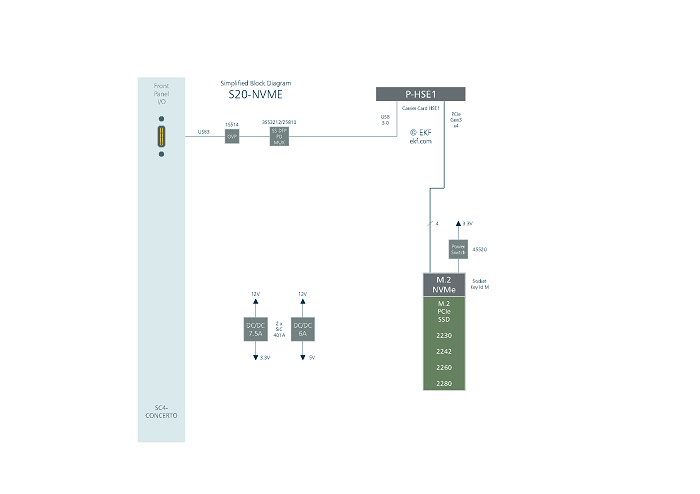

- フォームファクタ
- 84.3mm x 95mm
- CPU キャリアボードの 4HP(20.3mm)にフィットします。
- 通常 SC4-CONCERTO CPU またはそれ以降の CPU ボードと共に使用可能なかたちで提供されます。
- 取り付け位置 右側 (CPU ボードまたは CPU サイドカードの上)
- ホスト I/F コネクタ HSE1
- 高速メザニンコネクタ
- PCI Express Gen3, USB 3.0 SuperSpeed に対応しています。
- ボトムマウント・オスコネクタ HSE1 (高速エクスパンション)
- キャリアカードのメスコネクタ HSE1 と番います。
- ボード間の高さ 10.0mm で 4HP (20.3mm) フロントフロントパネルに装着できます。
- カットアウト キャリアカードコネクタ HSE2 で追加のサイドカードが使用可能です。(合計 8HP フロントパネル幅になります。)
- PCI Express x4 が専用の NVMe SSD module M.2 ソケットをサポートします。
- 電源 12V/1.5A 最大連続電流(2ピン)
- M.2 モジュールコネクタ
- M.2 ソケット キー ID M, 1 x NVMe (PCIe x4) SSD, 最大 M.2 サイズ 2280
- M.2 モジュール低電圧ロックアウト, 短絡保護, クイック放電 用 電源スイッチ
- M.2 NVME SSD モジュールソケット, キー ID M, PCIe x4 I/F
- PCIe x4 は HSE1 メザニンコネクタ経由
- (理論上の) 最大データ転送レート 32Gbps (Gen3 PCIe 8GT/s)
- モジュール寸法 2230/2242/2260/2280, スクリューネジ止め
- モジュール高さ (Label) S1-S5, D1-D4
- Type-C フロントパネルコネクタ
- Type-C フロントパネル コネクタ
- Type-C USB ケーブルアセンブリ規格適合
- Support for Type-C locking plugs (dual screw) according to the Locking
Connector Spec. Rev. 1.0
- Vbus オーバー電圧, サージ, ESD 保護
- Host mode USB 3.1 Gen 1 (5Gbps SuperSpeed), passed through from HSE1 mezzanine connector (CPU carrier card USB host controller e.g. PCH)
- Downstream Facing Port (DFP) controller and power switch, up to 5V/3A Vbus
- 10Gbps MUX for Type-C flip control (signal flow according to the cable plug orientation)
- USB 3.1 Gen 2 ready (10Gbps SuperSpeed+) for future CPU chipset generation
|
- アプリケーション
- EKF CPU Cards (SC4-CONCERTO, SC5-FESTIVAL, およびそれ以降)
- 4HP CPU キャリアボードおよび S20-NVME メザニンカード
- M.2 ベース マスストレージ, M.2 PCIe x4 ソケット (NVMe)
- オプション フロントパネル I/O (2 x Type-C, dual screw locking)
- フロントパネル I/O コネクタ Type-C , デュアルスクリューロック, USB 3.1 Gen 1
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 長期供給可能
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- ライフタイム アプリケーション サポート
- RoHS 認証
- 動作温度範囲 0℃ 〜 +70℃
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 141.8 年 MIL-HDBK-217F
- EC 規制 EN55035, EN55032, EN62368-1
|

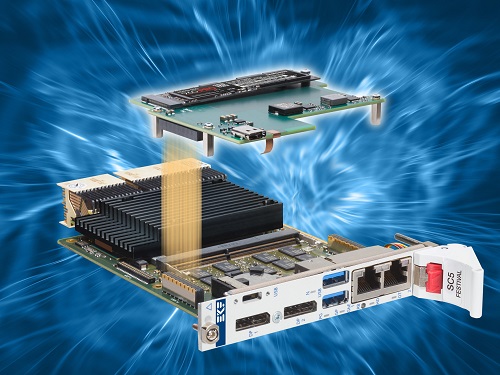

写真をクリックすると拡大写真をご覧になれます。
