PCZ-NVM (CPU および サイドカード 12HP アセンブリ)
 写真をクリックすると拡大写真をご覧になれます。
|
PCZ-NVM は, CompactPCI PlusIO CPU ボード PC7-FESTIVAL 用の 3U 4HP マルチ機能メザニンカードです。
Dual M.2 PCIe SSD ソケット,フロントパネル DisplayPort, USB 3.1, 2 x RS-232 などを搭載しています。
動作温度範囲は -40 ℃ 〜 +85 ℃ (産業用温度範囲・温度拡張)に対応しています。
 PDF技術情報（878KB） |
 |
AWPCZNVM-1 220131 |
- 概要
- EKF CompactPCI PlusIO CPU ボード PC7-FESTIVAL 用です。

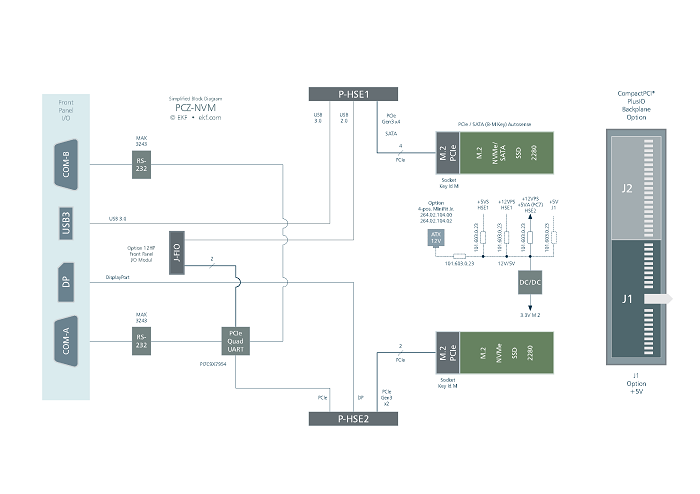

- メザニンコネクタ HSE1/HSE2 (8 x PCIe Gen3, DP, USB3)
- 追加フロントパネル I/O, および dual M.2 NVMe SSD
- CPU ボートと併せて 8HP 幅になります。
- CPU ボートと C32-FIO メザニンと併せて 12HP 幅になります。
- フロントパネル I/O
- USB 3.1 Gen1 xHCI SuperSpeed F/P Type-A コネクタ
- DisplayPort F/P コネクタ (standard type, latched), 3rd グラフィックス出力
- 2 x RS-232 オス D-Sub 9-pin (COM port) F/P コネクタ
- オプション C32-FIO レガシーフロントパネル I/O (2 x RS-232, 1 x USB2 Type-A in addition)
- Integrated 8HP front panel for CPU card and PCZ-NVM (12HP when C32-FIO 3rd floor mezzanine is installed in addition)
- マスストレージ オプション
- 1 x M.2 コネクタ (formerly known as NGFF), M-key, suitable for NVMe (PCIe Gen3 x4) SSD modules, up to 2280 size, or autosense legacy M.2 SATA SSD
- 1 x M.2 コネクタ, M-key, 表紙 NVMe (PCIe Gen3 x2) SSD 用
- UART
- Diodes/Pericom 社 PI7C9X7954 PCI Express bridge to quad port UART (Universal Asynchronous Receiver Transmitter), 16C550-type コンパチブル, 最大 15Mbps
- 2 ポート RS-232 トランシーバ MAX3243E, TIA/EIA-232-F, 最大 250kbps, フロントパネル用 I/O (D-Sub connectors 9-pin male, PC COM port pin assignment)
- 2 x UART ポート, C32-FIO メザニンモジュール用 (オプション), TTL レベル信号
|
- アプリケーション
- EKF CPU ボードの用途が広いローカル拡張 (サイドカード)
- NVMe SSD ベースのマスストレージ・ソリューション, 2 x M.2 コネクタ PCIe ベースのモジュール用
- COM ポート フロントパネル I/O (RS-232), 4 ポートに拡張可能
- 3rd DisplayPort レセプタクル (video output), 4k コンパチブル マルチモニタ アプリケーション用
- USB 3.1 Gen1 ベースのポート, 通信 リムーバブルストレージ など用
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- 御要望にてカスタム仕様に対応可能です。
- 長期供給可能
- Lifetime support
- 堅牢・過酷環境ソリューション
- Coating, sealing, underfilling 対応可能
- RoHS compliant
- 動作温度範囲 -40℃ 〜 +85℃ (産業用温度範囲・温度拡張)
- 保存温度範囲 -40℃ 〜 +85℃, max. Gradient 5℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- EC 規制 EN55022, EN55024, EN60950-1 適合
- MTBF 59.6 年
|
