- 概要

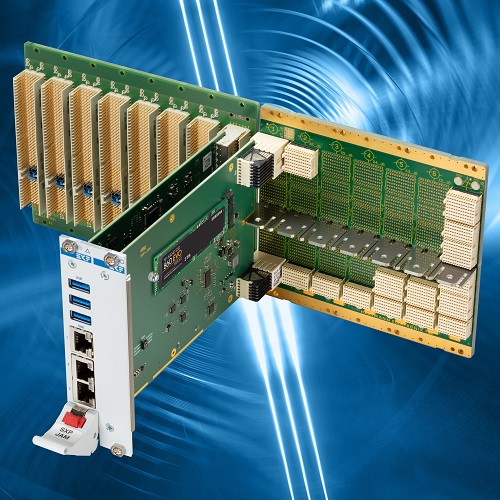

- デュアルボートアッセンブリ
- PCX-JAM : CompactPCI (PICMG CPCI 2.0) システムスロット・ボード
- SXP-JAM : CompactPCI Serial (PICMG CPCI-S.0) ペリフェラルカード
- 3U 8HP
- ボード間は高速メザニンコネクタで接続
- PCX-JAM
- CompactPCI Classic システムスロット・ボード (リプレース CompactPCI CPU カード)
- Must reside rightmost on a CompactPCI backplane which has its system slot
right aligned
- CompactPCI バックプレーン通信 J1 J2 コネクタ経由, 32-bit サポート
- PCI Express to PCI bridge PI7C9X112, 3.3V or 5V VIO
- 最大 7 CompactPCI ペリフェラルカードをサポート
- オンボード PCI Express スイッチ PI7C9X2G606PR
- +5V のみのボード設計 低コスト CompactPCI システム電源
- PCX-JAM は +3.3V を CompactPCI ペリフェラルボートに供給できます
- 付加価値フロントパネル I/O コネクタ ((3 x USB3, 3 x GbE)
- オンボード 3 x I210-IT Gigabit Ethernet ネットワークコントローラ
- オンボード USB 3.0 4 ポートコントローラ TUSB7340

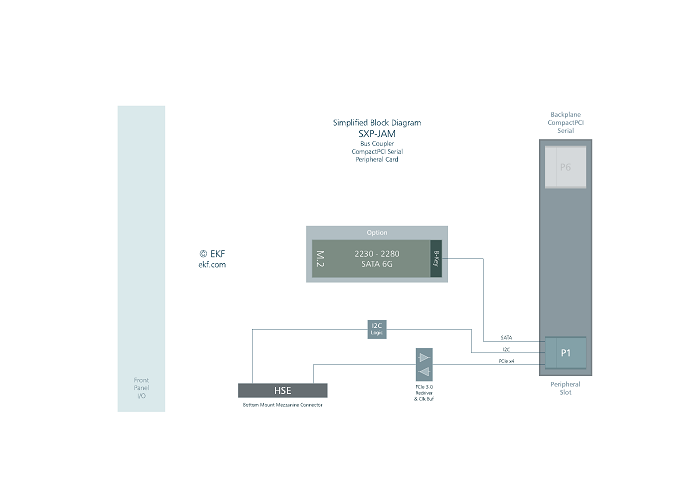

- SXP-JAM
- CompactPCI Serial ペリフェラルカード, バックプレーン通信 P1 コネク経由
- Must reside leftmost on a CompactPCI Serial backplane with its system slot
right aligned
- PCIe x1 Gen2 sufficient for operation w. PCX-JAM
- PCIe x4 Gen3 path provided for future projects
- On-board PCIe redrivers for optimum signal integrity
- オプション オンボード M.2 SATA SSD ソケット (SATA enabled peripheral card slot required)
- Option CompactPCI Serial backplane connector P6 populated for even more
mechanical ruggedness
- フロントパネル I/O
- 3 x Gigabit Ethernet RJ45 (3 x I210-IT)
- 3 x USB 3.0 Type-A (TUSB7340)
- ネットワーク
- 3 ネットワーク インタフェース コントローラ (NIC), PCIe ベース
- 1000BASE-T, 100BASE-TX, 10BASE-T コネクタ
- Intel I210-IT -40 ℃ 〜 +80 ℃ 動作温度 GbE コントローラ インテグレーテッド PHY 付
- IPv4/IPv6 チェックサム オフロード, 9.5KB Jumbo Frame サポート, EEE Energy Efficient Ethernet
- IEEE 802.1Qav Audio-Video-Bridging (AVB) enhancements for time-sensivitive
streams
- IEEE 1588 and 802.1AS packets hardware-based time stamping for high-precision
time synchronization
- 3 GbE ポート RJ45 コネクタ
|
- USB
- TI 4 ポート USB コントローラ, PCIe ベース
- USB 3.1 Gen1 (formerly USB 3.0) 5Gbps SuperSpeed
- 3 x フロントパネル Type-A コネクタ
- PCI Express
- PCIe Gen2 パケットスイッチ PI7C9X2G606PR (6-port, 6-lane) PCX-JAM ボード上
- アップストリームポート x1 から CompactPCI Serial バックプレーン SXP-JAM P1 コネクタ経由
- 2 x Gigabit Ethernet コントローラ Intel I210IT (フロントパネル)
- 3 x ダウンストリームポート x1 から Gigabit Ethernet コントローラ Intel I210IT (フロントパネル)
- ダウンストリームポート x1 から USB コントローラ TUSB7340
- ダウンストリームポート x1 から PCI ブリッジ PI7C9X112 (7 x PCI 33/66MHz CompactPCI ペリフェラルスロット)
- PCIe Gen3 リドライバ SXP-JAM ボード上
- SSD
- M.2 SATA ソケット (B-key), SATA ベース SSD モジュールに適しています
- サイズ 2230 - 22110
- SXP-JAM ボード上
- SATA CompactPCI Serial バックプレーン経由 (SXP-JAM P1 コネクタ)
- 耐環境性能
- ドイツにて設計および製造
- ISO 9001 認証品質
- Coating, sealing, underfilling 対応可能
- 長期供給可能
- RoHS 認証
- 動作温度範囲 : -40 ℃ 〜 +80 ℃ (産業用温度範囲,温度拡張版)
- 保存温度範囲 : -40 ℃ 〜 +80 ℃, max. Gradient 5 ℃/min
- 湿度 5% 〜 95% RH 結露無
- 高度 -300 〜 +3000m
- 衝撃 15g 0.33ms, 6g 6ms
- 振動 1g 5-2000Hz
- MTBF 88.8 年 (SXP-JAM), 34.7 年 (PCX-JAM)
- EC 規則 EN55022, EN55024, EN60950-1 (UL60950-1/IEC60950-1) 適合
|
